45°エルボユニオン KQ2K (ガスケットシール) ミリサイズ

Name: 45°エルボユニオン KQ2K (ガスケットシール) ミリサイズ
Brand: SMC

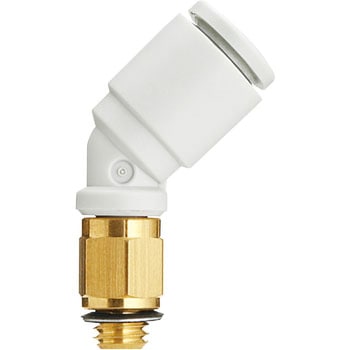

用途めねじ部からの45度方向の配管に使用。ハーフユニオンとエルボユニオンの中間的機種。形状45°エルボユニオン使用流体空気、水色ボディー：白色系、リリースブッシュ：ライトグレー使用圧力範囲-100kPa～1MPa 保証耐圧力(MPa)3 周囲温度および使用流体温度(℃)-5～60、水の場合：0～40(凍結なきこと)

注意

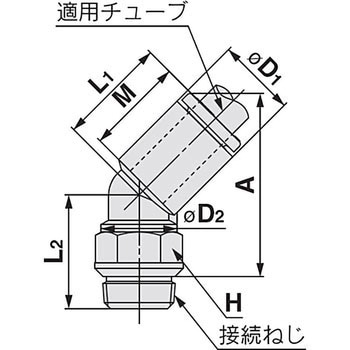

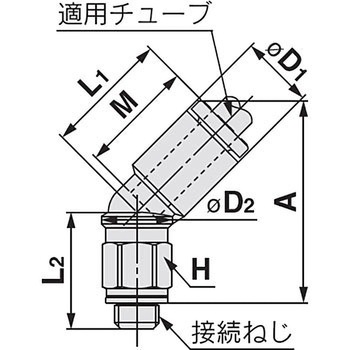

※寸法ΦD1は最大径を意味します。

お気に入りに追加

38件中 1～38件各品番毎の詳細は注文コードをクリックしてください

注文コード	品番選択解除 KQ2K04-M5A KQ2K04-M5N KQ2K04-M6A KQ2K04-M6N KQ2K04-U01A KQ2K04-U01N KQ2K04-U02A KQ2K04-U02N KQ2K06-M5A KQ2K06-M5N KQ2K06-M6A KQ2K06-M6N KQ2K06-U01A KQ2K06-U01N KQ2K06-U02A KQ2K06-U02N KQ2K06-U03A KQ2K06-U03N KQ2K08-U01A KQ2K08-U01N KQ2K08-U02A KQ2K08-U02N KQ2K08-U03A KQ2K08-U03N KQ2K10-U01A KQ2K10-U01N KQ2K10-U02A KQ2K10-U02N KQ2K10-U03A KQ2K10-U03N KQ2K10-U04A KQ2K10-U04N KQ2K12-U02A KQ2K12-U02N KQ2K12-U03A KQ2K12-U03N KQ2K12-U04A KQ2K12-U04N	内容量選択解除 1袋(5個)1袋(10個)	寸法A(mm) 選択解除 20.8 21 22.8 23.8 24 25.1 26.5 27.4 27.7 28.8 32.4 32.6 34.6 35.7 37.7 38 40	寸法D1(Φmm) 選択解除 8.2 10.4 13.2 15.9 18.5	寸法D2(Φmm) 選択解除 7 10 12 17	寸法L1(mm) 選択解除 14.4 14.7 16 17.6 18.2 19.4	寸法L2(mm) 選択解除 12.9 13.1 14.1 14.7 15 15.9 16.8 17 17.9 18 18.7 19.4 19.8 21.5 21.6 24.6 24.7 29.1 29.2	寸法M(mm) 選択解除 13.3 14.2 15.6 17	六角対辺H(mm) 選択解除 7 8 10 14 17 22	適合チューブ外径(Φmm) 選択解除 4 6 8 10 12	ねじの種類選択解除 M Uni	管接続口径選択解除 1/8 1/4 3/8 1/2 M5×0.8 M6×1.0	接続ねじ選択解除 M5×0.8 M6×1.0 Uni1/8 Uni1/4 Uni3/8 Uni1/2	参考基準価格(税別)	通常価格(税別)	販売価格(税別)	販売価格(税込)	出荷目安
41375984	KQ2K04-M5A CADデータダウンロード	1袋(10個)	22.8	8.2	7	14.4	13.1	13.3	7	4	M	M5×0.8	M5×0.8	￥4,040	￥3,598	￥3,598	￥3,958 （税込）	4日以内出荷返品不可
41375993	KQ2K04-M5N CADデータダウンロード	1袋(10個)	22.8	8.2	7	14.4	13.1	13.3	7	4	M	M5×0.8	M5×0.8	￥4,260	￥3,798	￥3,798	￥4,178 （税込）	4日以内出荷返品不可
41376002	KQ2K04-M6A CADデータダウンロード	1袋(10個)	22.8	8.2	7	14.4	14.1	13.3	8	4	M	M6×1.0	M6×1.0	￥4,040	￥3,598	￥3,598	￥3,958 （税込）	4日以内出荷返品不可
41376011	KQ2K04-M6N CADデータダウンロード	1袋(10個)	22.8	8.2	7	14.4	14.1	13.3	8	4	M	M6×1.0	M6×1.0	￥4,260	￥3,798	￥3,798	￥4,178 （税込）	4日以内出荷返品不可
41376027	KQ2K04-U01A CADデータダウンロード	1袋(10個)	20.8	8.2	10	14.4	12.9	13.3	10	4	Uni	1/8	Uni1/8	￥3,450	￥2,998	￥2,998	￥3,298 （税込）	4日以内出荷返品不可
41376036	KQ2K04-U01N CADデータダウンロード	1袋(10個)	20.8	8.2	10	14.4	12.9	13.3	10	4	Uni	1/8	Uni1/8	￥3,670	￥3,298	￥3,298	￥3,628 （税込）	10日以内出荷返品不可
41376045	KQ2K04-U02A CADデータダウンロード	1袋(10個)	21	8.2	10	14.4	14.7	13.3	14	4	Uni	1/4	Uni1/4	￥4,010	￥3,500	￥3,500	￥3,850 （税込）	4日以内出荷返品不可
41376054	KQ2K04-U02N CADデータダウンロード	1袋(10個)	21	8.2	10	14.4	14.7	13.3	14	4	Uni	1/4	Uni1/4	￥4,230	￥3,698	￥3,698	￥4,068 （税込）	10日以内出荷返品不可
41376063	KQ2K06-M5A CADデータダウンロード	1袋(10個)	27.4	10.4	7	14.4	17	13.3	7	6	M	M5×0.8	M5×0.8	￥4,110	￥3,698	￥3,698	￥4,068 （税込）	当日出荷
41376072	KQ2K06-M5N CADデータダウンロード	1袋(10個)	27.4	10.4	7	14.4	17	13.3	7	6	M	M5×0.8	M5×0.8	￥4,330	￥3,898	￥3,898	￥4,288 （税込）	4日以内出荷返品不可
41376081	KQ2K06-M6A CADデータダウンロード	1袋(10個)	27.4	10.4	7	14.4	18	13.3	8	6	M	M6×1.0	M6×1.0	￥4,110	￥3,698	￥3,698	￥4,068 （税込）	4日以内出荷返品不可
41376097	KQ2K06-M6N CADデータダウンロード	1袋(10個)	27.4	10.4	7	14.4	18	13.3	8	6	M	M6×1.0	M6×1.0	￥4,330	￥3,898	￥3,898	￥4,288 （税込）	4日以内出荷返品不可
41376106	KQ2K06-U01A CADデータダウンロード	1袋(10個)	23.8	10.4	10	14.7	15	13.3	10	6	Uni	1/8	Uni1/8	￥3,650	￥3,298	￥3,298	￥3,628 （税込）	4日以内出荷返品不可
41376115	KQ2K06-U01N CADデータダウンロード	1袋(10個)	23.8	10.4	10	14.7	15	13.3	10	6	Uni	1/8	Uni1/8	￥3,870	￥3,398	￥3,398	￥3,738 （税込）	4日以内出荷返品不可
41376124	KQ2K06-U02A CADデータダウンロード	1袋(10個)	24	10.4	10	14.7	16.8	13.3	14	6	Uni	1/4	Uni1/4	￥3,870	￥3,398	￥3,398	￥3,738 （税込）	4日以内出荷返品不可
41376133	KQ2K06-U02N CADデータダウンロード	1袋(10個)	24	10.4	10	14.7	16.8	13.3	14	6	Uni	1/4	Uni1/4	￥4,090	￥3,698	￥3,698	￥4,068 （税込）	4日以内出荷返品不可
41376142	KQ2K06-U03A CADデータダウンロード	1袋(10個)	25.1	10.4	10	14.7	17.9	13.3	17	6	Uni	3/8	Uni3/8	￥4,280	￥3,898	￥3,898	￥4,288 （税込）	10日以内出荷返品不可
41376151	KQ2K06-U03N CADデータダウンロード	1袋(10個)	25.1	10.4	10	14.7	17.9	13.3	17	6	Uni	3/8	Uni3/8	￥4,610	￥3,998	￥3,998	￥4,398 （税込）	10日以内出荷返品不可
41376167	KQ2K08-U01A CADデータダウンロード	1袋(10個)	26.5	13.2	10	16	15.9	14.2	10	8	Uni	1/8	Uni1/8	￥4,160	￥3,698	￥3,698	￥4,068 （税込）	4日以内出荷返品不可
41376176	KQ2K08-U01N CADデータダウンロード	1袋(10個)	26.5	13.2	10	16	15.9	14.2	10	8	Uni	1/8	Uni1/8	￥4,380	￥3,798	￥3,798	￥4,178 （税込）	10日以内出荷返品不可
41376185	KQ2K08-U02A CADデータダウンロード	1袋(10個)	27.7	13.2	12	16	18.7	14.2	14	8	Uni	1/4	Uni1/4	￥4,380	￥3,798	￥3,798	￥4,178 （税込）	4日以内出荷返品不可
41376194	KQ2K08-U02N CADデータダウンロード	1袋(10個)	27.7	13.2	12	16	18.7	14.2	14	8	Uni	1/4	Uni1/4	￥4,600	￥3,998	￥3,998	￥4,398 （税込）	10日以内出荷返品不可
41376203	KQ2K08-U03A CADデータダウンロード	1袋(10個)	28.8	13.2	12	16	19.8	14.2	17	8	Uni	3/8	Uni3/8	￥4,600	￥3,998	￥3,998	￥4,398 （税込）	4日以内出荷返品不可
41376212	KQ2K08-U03N CADデータダウンロード	1袋(10個)	28.8	13.2	12	16	19.8	14.2	17	8	Uni	3/8	Uni3/8	￥4,930	￥4,398	￥4,398	￥4,838 （税込）	10日以内出荷返品不可
41376221	KQ2K10-U01A CADデータダウンロード	1袋(5個)	32.4	15.9	12	18.2	19.4	15.6	14	10	Uni	1/8	Uni1/8	￥2,840	￥2,498	￥2,498	￥2,748 （税込）	4日以内出荷返品不可
41376237	KQ2K10-U01N CADデータダウンロード	1袋(5個)	32.4	15.9	12	18.2	19.4	15.6	14	10	Uni	1/8	Uni1/8	￥3,010	￥2,698	￥2,698	￥2,968 （税込）	10日以内出荷返品不可
41376246	KQ2K10-U02A CADデータダウンロード	1袋(5個)	35.7	15.9	17	17.6	24.7	15.6	17	10	Uni	1/4	Uni1/4	￥2,840	￥2,498	￥2,498	￥2,748 （税込）	4日以内出荷返品不可
41376255	KQ2K10-U02N CADデータダウンロード	1袋(5個)	35.7	15.9	17	17.6	24.7	15.6	17	10	Uni	1/4	Uni1/4	￥3,010	￥2,698	￥2,698	￥2,968 （税込）	4日以内出荷返品不可
41376264	KQ2K10-U03A CADデータダウンロード	1袋(5個)	32.6	15.9	17	17.6	21.6	15.6	17	10	Uni	3/8	Uni3/8	￥2,890	￥2,598	￥2,598	￥2,858 （税込）	4日以内出荷返品不可
41376273	KQ2K10-U03N CADデータダウンロード	1袋(5個)	32.6	15.9	17	17.6	21.6	15.6	17	10	Uni	3/8	Uni3/8	￥3,060	￥2,698	￥2,698	￥2,968 （税込）	10日以内出荷返品不可
41376282	KQ2K10-U04A CADデータダウンロード	1袋(5個)	38	15.9	17	17.6	29.2	15.6	22	10	Uni	1/2	Uni1/2	￥3,170	￥2,798	￥2,798	￥3,078 （税込）	4日以内出荷返品不可
41376291	KQ2K10-U04N CADデータダウンロード	1袋(5個)	38	15.9	17	17.6	29.2	15.6	22	10	Uni	1/2	Uni1/2	￥3,500	￥2,998	￥2,998	￥3,298 （税込）	10日以内出荷返品不可
41376307	KQ2K12-U02A CADデータダウンロード	1袋(5個)	37.7	18.5	17	19.4	24.6	17	17	12	Uni	1/4	Uni1/4	￥3,600	￥3,198	￥3,198	￥3,518 （税込）	10日以内出荷返品不可
41376316	KQ2K12-U02N CADデータダウンロード	1袋(5個)	37.7	18.5	17	19.4	24.6	17	17	12	Uni	1/4	Uni1/4	￥3,760	￥3,398	￥3,398	￥3,738 （税込）	4日以内出荷返品不可
41376325	KQ2K12-U03A CADデータダウンロード	1袋(5個)	34.6	18.5	17	19.4	21.5	17	17	12	Uni	3/8	Uni3/8	￥3,600	￥3,198	￥3,198	￥3,518 （税込）	10日以内出荷返品不可
41376334	KQ2K12-U03N CADデータダウンロード	1袋(5個)	34.6	18.5	17	19.4	21.5	17	17	12	Uni	3/8	Uni3/8	￥3,760	￥3,398	￥3,398	￥3,738 （税込）	10日以内出荷返品不可
41376343	KQ2K12-U04A CADデータダウンロード	1袋(5個)	40	18.5	17	19.4	29.1	17	22	12	Uni	1/2	Uni1/2	￥3,920	￥3,398	￥3,398	￥3,738 （税込）	4日以内出荷返品不可
41376352	KQ2K12-U04N CADデータダウンロード	1袋(5個)	40	18.5	17	19.4	29.1	17	22	12	Uni	1/2	Uni1/2	￥4,250	￥3,698	￥3,698	￥4,068 （税込）	10日以内出荷返品不可
