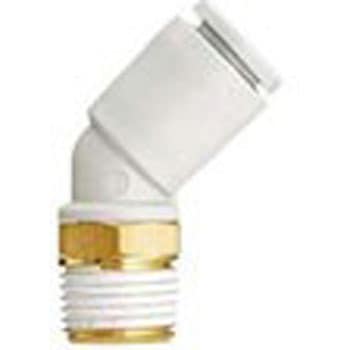

45°エルボユニオン KQ2K (シール剤付) ミリサイズ

Name: 45°エルボユニオン KQ2K (シール剤付) ミリサイズ
Brand: SMC

用途めねじ部からの45度方向の配管に使用。ハーフユニオンとエルボユニオンの中間的機種。

注意

※寸法ΦD1は最大径を意味します。
※寸法AはRねじのねじ込み後の参考寸法

お気に入りに追加

54件中 1～50件各品番毎の詳細は注文コードをクリックしてください

注文コード	品番選択解除 KQ2K04-01AS KQ2K04-01NS KQ2K04-02AS KQ2K04-02NS KQ2K06-01AS KQ2K06-01NS KQ2K06-02AS KQ2K06-02NS KQ2K06-03AS KQ2K06-03NS KQ2K08-01AS KQ2K08-01NS KQ2K08-02AS KQ2K08-02NS KQ2K08-03AS KQ2K08-03NS KQ2K10-01AS KQ2K10-01NS KQ2K10-02AS KQ2K10-02NS KQ2K10-03AS KQ2K10-03NS KQ2K10-04AS KQ2K10-04NS KQ2K12-02AS KQ2K12-02NS KQ2K12-03AS KQ2K12-03NS KQ2K12-04AS KQ2K12-04NS KQ2K16-02AS KQ2K16-02NS KQ2K16-03AS KQ2K16-03NS KQ2K16-04AS KQ2K16-04NS	内容量選択解除 1個 1袋(5個)1袋(10個)	寸法A(mm) 選択解除 22.3 25.2 25.3 28 28.2 29.1 32.8 33.1 36.2 36.6 38.6 39.3 41.3 41.8 43.8 47.6 49.2 50.2	寸法D1(Φmm) 選択解除 8.2 10.4 13.2 15.9 18.5 23.8	寸法D2(Φmm) 選択解除 10 12 17 21	寸法L1(mm) 選択解除 14.4 14.7 16 17.6 18.2 19.4 23.8 24.3	寸法L2(mm) 選択解除 12.7 14.8 15.7 17.2 19.3 20.6 21.5 22.4 22.5 24.2 24.3 28.2 28.3 29 29.1 29.6 30.1 31.4	寸法M(mm) 選択解除 13.3 14.2 15.6 17 20.6	六角対辺H(mm) 選択解除 10 12 14 17 22	形状選択解除 45°エルボユニオン	適合チューブ外径(Φmm) 選択解除 4 6 8 10 12 16	使用流体選択解除空気、水	ねじの種類選択解除 RRc	管接続口径選択解除 1/8 1/4 3/8 1/2	接続ねじ選択解除 R1/8 R1/4 R3/8 R1/2	参考基準価格(税別)	通常価格(税別)	販売価格(税別)	販売価格(税込)	出荷目安
41377366	KQ2K04-01AS CADデータダウンロード	1袋(10個)	22.3	8.2	10	14.4	12.7	13.3	10	45°エルボユニオン	4	空気、水	RRc	1/8	R1/8	￥3,380	￥2,998	￥2,998	￥3,298 （税込）	3日以内出荷返品不可
41377375	KQ2K04-01NS CADデータダウンロード	1袋(10個)	22.3	8.2	10	14.4	12.7	13.3	10	45°エルボユニオン	4	空気、水	RRc	1/8	R1/8	￥3,600	￥3,198	￥3,198	￥3,518 （税込）	3日以内出荷返品不可
41377384	KQ2K04-02AS CADデータダウンロード	1袋(10個)	25.2	8.2	10	14.4	17.2	13.3	14	45°エルボユニオン	4	空気、水	RRc	1/4	R1/4	￥3,920	￥3,500	￥3,500	￥3,850 （税込）	3日以内出荷返品不可
41377393	KQ2K04-02NS CADデータダウンロード	1袋(10個)	25.2	8.2	10	14.4	17.2	13.3	14	45°エルボユニオン	4	空気、水	RRc	1/4	R1/4	￥4,250	￥3,798	￥3,798	￥4,178 （税込）	3日以内出荷返品不可
41377402	KQ2K06-01AS CADデータダウンロード	1袋(10個)	25.3	10.4	10	14.7	14.8	13.3	10	45°エルボユニオン	6	空気、水	RRc	1/8	R1/8	￥3,600	￥3,198	￥3,198	￥3,518 （税込）	当日出荷
41377411	KQ2K06-01NS CADデータダウンロード	1袋(10個)	25.3	10.4	10	14.7	14.8	13.3	10	45°エルボユニオン	6	空気、水	RRc	1/8	R1/8	￥3,780	￥3,398	￥3,398	￥3,738 （税込）	3日以内出荷返品不可
41377427	KQ2K06-02AS CADデータダウンロード	1袋(10個)	28.2	10.4	10	14.7	19.3	13.3	14	45°エルボユニオン	6	空気、水	RRc	1/4	R1/4	￥3,780	￥3,398	￥3,398	￥3,738 （税込）	3日以内出荷返品不可
41377436	KQ2K06-02NS CADデータダウンロード	1袋(10個)	28.2	10.4	10	14.7	19.3	13.3	14	45°エルボユニオン	6	空気、水	RRc	1/4	R1/4	￥4,110	￥3,598	￥3,598	￥3,958 （税込）	3日以内出荷返品不可
41377445	KQ2K06-03AS CADデータダウンロード	1袋(10個)	29.1	10.4	10	14.7	20.6	13.3	17	45°エルボユニオン	6	空気、水	RRc	3/8	R3/8	￥4,210	￥3,698	￥3,698	￥4,068 （税込）	3日以内出荷返品不可
41377454	KQ2K06-03NS CADデータダウンロード	1袋(10個)	29.1	10.4	10	14.7	20.6	13.3	17	45°エルボユニオン	6	空気、水	RRc	3/8	R3/8	￥4,760	￥4,298	￥4,298	￥4,728 （税込）	3日以内出荷返品不可
41377463	KQ2K08-01AS CADデータダウンロード	1袋(10個)	28	13.2	10	16	15.7	14.2	10	45°エルボユニオン	8	空気、水	RRc	1/8	R1/8	￥4,090	￥3,698	￥3,698	￥4,068 （税込）	3日以内出荷返品不可
41377472	KQ2K08-01NS CADデータダウンロード	1袋(10個)	28	13.2	10	16	15.7	14.2	10	45°エルボユニオン	8	空気、水	RRc	1/8	R1/8	￥4,310	￥3,898	￥3,898	￥4,288 （税込）	3日以内出荷返品不可
41377481	KQ2K08-02AS CADデータダウンロード	1袋(10個)	33.1	13.2	12	16	22.4	14.2	17	45°エルボユニオン	8	空気、水	RRc	1/4	R1/4	￥4,310	￥3,898	￥3,898	￥4,288 （税込）	3日以内出荷返品不可
41377497	KQ2K08-02NS CADデータダウンロード	1袋(10個)	33.1	13.2	12	16	22.4	14.2	17	45°エルボユニオン	8	空気、水	RRc	1/4	R1/4	￥4,640	￥3,998	￥3,998	￥4,398 （税込）	3日以内出荷返品不可
41377506	KQ2K08-03AS CADデータダウンロード	1袋(10個)	32.8	13.2	12	16	22.5	14.2	17	45°エルボユニオン	8	空気、水	RRc	3/8	R3/8	￥4,500	￥3,998	￥3,998	￥4,398 （税込）	翌々日出荷返品不可
41377515	KQ2K08-03NS CADデータダウンロード	1袋(10個)	32.8	13.2	12	16	22.5	14.2	17	45°エルボユニオン	8	空気、水	RRc	3/8	R3/8	￥5,050	￥4,498	￥4,498	￥4,948 （税込）	3日以内出荷返品不可
41377524	KQ2K10-01AS CADデータダウンロード	1袋(5個)	36.2	15.9	12	18.2	21.5	15.6	12	45°エルボユニオン	10	空気、水	RRc	1/8	R1/8	￥2,800	￥2,598	￥2,598	￥2,858 （税込）	3日以内出荷
41377533	KQ2K10-01NS CADデータダウンロード	1袋(5個)	36.2	15.9	12	18.2	21.5	15.6	12	45°エルボユニオン	10	空気、水	RRc	1/8	R1/8	￥2,890	￥2,598	￥2,598	￥2,858 （税込）	3日以内出荷返品不可
41377542	KQ2K10-02AS CADデータダウンロード	1袋(5個)	41.8	15.9	17	17.6	29.1	15.6	17	45°エルボユニオン	10	空気、水	RRc	1/4	R1/4	￥2,780	￥2,498	￥2,498	￥2,748 （税込）	3日以内出荷返品不可
41377551	KQ2K10-02NS CADデータダウンロード	1袋(5個)	41.8	15.9	17	17.6	29.1	15.6	17	45°エルボユニオン	10	空気、水	RRc	1/4	R1/4	￥2,950	￥2,598	￥2,598	￥2,858 （税込）	9日以内出荷返品不可
41377567	KQ2K10-03AS CADデータダウンロード	1袋(5個)	36.6	15.9	17	17.6	24.3	15.6	17	45°エルボユニオン	10	空気、水	RRc	3/8	R3/8	￥2,830	￥2,498	￥2,498	￥2,748 （税込）	3日以内出荷返品不可
41377576	KQ2K10-03NS CADデータダウンロード	1袋(5個)	36.6	15.9	17	17.6	24.3	15.6	17	45°エルボユニオン	10	空気、水	RRc	3/8	R3/8	￥3,110	￥2,698	￥2,698	￥2,968 （税込）	3日以内出荷返品不可
41377585	KQ2K10-04AS CADデータダウンロード	1袋(5個)	39.3	15.9	17	17.6	28.3	15.6	22	45°エルボユニオン	10	空気、水	RRc	1/2	R1/2	￥3,100	￥2,698	￥2,698	￥2,968 （税込）	3日以内出荷返品不可
41377594	KQ2K10-04NS CADデータダウンロード	1袋(5個)	39.3	15.9	17	17.6	28.3	15.6	22	45°エルボユニオン	10	空気、水	RRc	1/2	R1/2	￥3,540	￥3,198	￥3,198	￥3,518 （税込）	3日以内出荷返品不可
41377603	KQ2K12-02AS CADデータダウンロード	1袋(5個)	43.8	18.5	17	19.4	29	17	17	45°エルボユニオン	12	空気、水	RRc	1/4	R1/4	￥3,520	￥2,998	￥2,998	￥3,298 （税込）	3日以内出荷返品不可
41377612	KQ2K12-02NS CADデータダウンロード	1袋(5個)	43.8	18.5	17	19.4	29	17	17	45°エルボユニオン	12	空気、水	RRc	1/4	R1/4	￥3,690	￥3,198	￥3,198	￥3,518 （税込）	3日以内出荷返品不可
41377621	KQ2K12-03AS CADデータダウンロード	1袋(5個)	38.6	18.5	17	19.4	24.2	17	17	45°エルボユニオン	12	空気、水	RRc	3/8	R3/8	￥3,520	￥2,998	￥2,998	￥3,298 （税込）	3日以内出荷返品不可
41377637	KQ2K12-03NS CADデータダウンロード	1袋(5個)	38.6	18.5	17	19.4	24.2	17	17	45°エルボユニオン	12	空気、水	RRc	3/8	R3/8	￥3,800	￥3,398	￥3,398	￥3,738 （税込）	翌々日出荷返品不可
41377646	KQ2K12-04AS CADデータダウンロード	1袋(5個)	41.3	18.5	17	19.4	28.2	17	22	45°エルボユニオン	12	空気、水	RRc	1/2	R1/2	￥3,830	￥3,398	￥3,398	￥3,738 （税込）	3日以内出荷返品不可
41377655	KQ2K12-04NS CADデータダウンロード	1袋(5個)	41.3	18.5	17	19.4	28.2	17	22	45°エルボユニオン	12	空気、水	RRc	1/2	R1/2	￥4,270	￥3,698	￥3,698	￥4,068 （税込）	3日以内出荷返品不可
41377664	KQ2K16-02AS CADデータダウンロード	1袋(5個)	49.2	23.8	17	24.3	29.6	20.6	17	45°エルボユニオン	16	空気、水	RRc	1/4	R1/4	￥4,600	￥3,998	￥3,998	￥4,398 （税込）	3日以内出荷返品不可
41377673	KQ2K16-02NS CADデータダウンロード	1袋(5個)	49.2	23.8	17	24.3	29.6	20.6	17	45°エルボユニオン	16	空気、水	RRc	1/4	R1/4	￥5,420	￥4,698	￥4,698	￥5,168 （税込）	9日以内出荷返品不可
41377682	KQ2K16-03AS CADデータダウンロード	1袋(5個)	50.2	23.8	21	23.8	31.4	20.6	22	45°エルボユニオン	16	空気、水	RRc	3/8	R3/8	￥4,600	￥3,998	￥3,998	￥4,398 （税込）	翌々日出荷返品不可
41377691	KQ2K16-03NS CADデータダウンロード	1袋(5個)	50.2	23.8	21	23.8	31.4	20.6	22	45°エルボユニオン	16	空気、水	RRc	3/8	R3/8	￥5,420	￥4,698	￥4,698	￥5,168 （税込）	3日以内出荷返品不可
41377707	KQ2K16-04AS CADデータダウンロード	1袋(5個)	47.6	23.8	21	23.8	30.1	20.6	22	45°エルボユニオン	16	空気、水	RRc	1/2	R1/2	￥4,670	￥4,198	￥4,198	￥4,618 （税込）	3日以内出荷返品不可
41377716	KQ2K16-04NS CADデータダウンロード	1袋(5個)	47.6	23.8	21	23.8	30.1	20.6	22	45°エルボユニオン	16	空気、水	RRc	1/2	R1/2	￥5,500	￥4,798	￥4,798	￥5,278 （税込）	3日以内出荷返品不可
66114067	KQ2K04-01AS	1個	-	-	-	-	-	-	10	-	4	-	-	-	R1/8	￥340	￥308	￥308	￥339 （税込）	翌々日出荷返品不可
66114076	KQ2K04-02AS	1個	-	-	-	-	-	-	14	-	4	-	-	-	R1/4	￥400	￥359	￥359	￥395 （税込）	翌々日出荷返品不可
66114085	KQ2K06-01AS	1個	-	-	-	-	-	-	10	-	6	-	-	-	R1/8	￥360	￥329	￥329	￥362 （税込）	翌々日出荷返品不可
66114101	KQ2K06-02AS	1個	-	-	-	-	-	-	14	-	6	-	-	-	R1/4	￥380	￥349	￥349	￥384 （税込）	翌々日出荷返品不可
66114110	KQ2K06-03AS	1個	-	-	-	-	-	-	17	-	6	-	-	-	R3/8	￥430	￥379	￥379	￥417 （税込）	翌々日出荷返品不可
66114119	KQ2K08-01AS	1個	-	-	-	-	-	-	10	-	8	-	-	-	R1/8	￥410	￥379	￥379	￥417 （税込）	翌々日出荷返品不可
66114128	KQ2K08-02AS	1個	-	-	-	-	-	-	14	-	8	-	-	-	R1/4	￥440	￥399	￥399	￥439 （税込）	翌々日出荷返品不可
66114137	KQ2K08-03AS	1個	-	-	-	-	-	-	17	-	8	-	-	-	R3/8	￥450	￥408	￥408	￥449 （税込）	翌々日出荷返品不可
66114146	KQ2K10-01AS	1個	-	-	-	-	-	-	12	-	10	-	-	-	R1/8	￥560	￥529	￥529	￥582 （税込）	翌々日出荷返品不可
66114155	KQ2K10-02AS	1個	-	-	-	-	-	-	17	-	10	-	-	-	R1/4	￥560	￥508	￥508	￥559 （税込）	翌々日出荷返品不可
66114171	KQ2K10-03AS	1個	-	-	-	-	-	-	17	-	10	-	-	-	R3/8	￥570	￥508	￥508	￥559 （税込）	翌々日出荷返品不可
66114180	KQ2K10-04AS	1個	-	-	-	-	-	-	22	-	10	-	-	-	R1/2	￥620	￥549	￥549	￥604 （税込）	翌々日出荷返品不可
66114189	KQ2K12-02AS	1個	-	-	-	-	-	-	17	-	12	-	-	-	R1/4	￥710	￥608	￥608	￥669 （税込）	翌々日出荷返品不可
66114198	KQ2K12-03AS	1個	-	-	-	-	-	-	17	-	12	-	-	-	R3/8	￥710	￥608	￥608	￥669 （税込）	翌々日出荷返品不可
