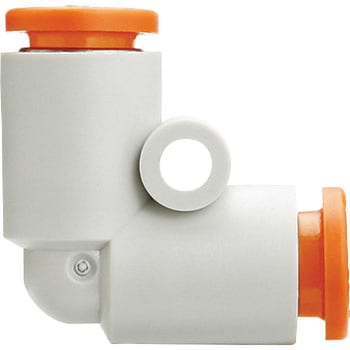

エルボ KQ2L インチサイズ

Name: エルボ KQ2L インチサイズ
Brand: SMC

用途直角方向のチューブ同士の接続に使用。形状ユニオンエルボ使用流体空気、水色ボディー：白色系、リリースブッシュ：オレンジ使用圧力範囲-100kPa～1MPa 保証耐圧力(MPa)3 周囲温度および使用流体温度(℃)-5～60、水の場合：0～40(凍結なきこと) 内容量1袋(10個)

注意

※寸法ΦDは最大径を意味します。

お気に入りに追加

7件中 1～7件各品番毎の詳細は注文コードをクリックしてください

注文コード	品番選択解除 KQ2L01-00A KQ2L03-00A KQ2L05-00A KQ2L07-00A KQ2L09-00A KQ2L11-00A KQ2L13-00A	寸法D(Φmm) 選択解除 7.1 8.2 9.1 11.1 13.2 15.4 19.3	寸法L(mm) 選択解除 14.9 15.3 15.7 16.5 18.2 20.4 23.4	寸法M(mm) 選択解除 13.3 14.2 15.6 17	寸法N(Φmm) 選択解除 3.2 4.2	寸法O(Φmm) 選択解除 6 8	寸法Q(mm) 選択解除 5.4 5.7 6.2 7.2 8.4 9.9 11.8	適合チューブ外径(inch) 選択解除 1/8 5/32 3/16 1/4 5/16 3/8 1/2	参考基準価格(税別)	通常価格(税別)	販売価格(税別)	販売価格(税込)	出荷目安
41378005	KQ2L01-00A CADデータダウンロード	7.1	14.9	13.3	3.2	6	5.4	1/8	￥3,700	￥3,198	￥3,198	￥3,518 （税込）	当日出荷
41378014	KQ2L03-00A CADデータダウンロード	8.2	15.3	13.3	3.2	6	5.7	5/32	￥3,900	￥3,500	￥3,500	￥3,850 （税込）	4日以内出荷返品不可
41378023	KQ2L05-00A CADデータダウンロード	9.1	15.7	13.3	3.2	6	6.2	3/16	￥4,130	￥3,698	￥3,698	￥4,068 （税込）	4日以内出荷返品不可
41378032	KQ2L07-00A CADデータダウンロード	11.1	16.5	13.3	3.2	6	7.2	1/4	￥3,900	￥3,598	￥3,598	￥3,958 （税込）	当日出荷
41378041	KQ2L09-00A CADデータダウンロード	13.2	18.2	14.2	4.2	8	8.4	5/16	￥4,620	￥3,998	￥3,998	￥4,398 （税込）	4日以内出荷返品不可
41378057	KQ2L11-00A CADデータダウンロード	15.4	20.4	15.6	4.2	8	9.9	3/8	￥5,700	￥5,198	￥5,198	￥5,718 （税込）	当日出荷
41378066	KQ2L13-00A CADデータダウンロード	19.3	23.4	17	4.2	8	11.8	1/2	￥6,700	￥5,998	￥5,998	￥6,598 （税込）	当日出荷
