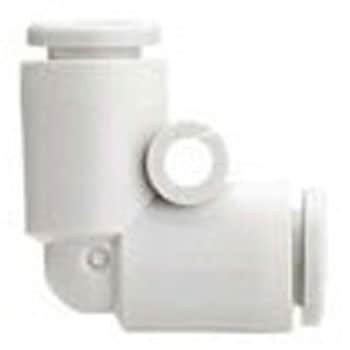

エルボ KQ2L ミリサイズ

Name: エルボ KQ2L ミリサイズ
Brand: SMC

用途直角方向のチューブ同士の接続に使用。形状ユニオンエルボ使用流体空気、水色ボディー：白色系、リリースブッシュ：ライトグレー使用圧力範囲-100kPa～1MPa 保証耐圧力(MPa)3 周囲温度および使用流体温度(℃)-5～60、水の場合：0～40(凍結なきこと)

注意

※寸法ΦDは最大径を意味します。

お気に入りに追加

7件中 1～7件各品番毎の詳細は注文コードをクリックしてください

注文コード	品番選択解除 KQ2L04-00A KQ2L06-00A KQ2L08-00A KQ2L10-00A KQ2L12-00A KQ2L16-00A KQ2L23-00A	内容量選択解除 1袋(5個)1袋(10個)	寸法D(Φmm) 選択解除 7.1 8.2 10.4 13.2 15.9 18.5 23.8	寸法L(mm) 選択解除 14.9 15.3 16.3 18.2 20.6 23 28.6	寸法M(mm) 選択解除 13.3 14.2 15.6 17 20.6	寸法N(Φmm) 選択解除 3.2 4.2	寸法O(Φmm) 選択解除 6 8	寸法Q(mm) 選択解除 5.4 5.7 6.8 8.4 9.6 10.7 13.4	適合チューブ外径(Φmm) 選択解除 3.2 4 6 8 10 12 16	参考基準価格(税別)	通常価格(税別)	販売価格(税別)	販売価格(税込)	出荷目安
41378075	KQ2L04-00A CADデータダウンロード	1袋(10個)	8.2	15.3	13.3	3.2	6	5.7	4	￥3,900	￥3,598	￥3,598	￥3,958 （税込）	当日出荷
41378084	KQ2L06-00A CADデータダウンロード	1袋(10個)	10.4	16.3	13.3	3.2	6	6.8	6	￥3,900	￥3,598	￥3,598	￥3,958 （税込）	当日出荷
41378093	KQ2L08-00A CADデータダウンロード	1袋(10個)	13.2	18.2	14.2	4.2	8	8.4	8	￥4,700	￥4,298	￥4,298	￥4,728 （税込）	当日出荷
41378102	KQ2L10-00A CADデータダウンロード	1袋(5個)	15.9	20.6	15.6	4.2	8	9.6	10	￥2,850	￥2,598	￥2,598	￥2,858 （税込）	当日出荷
41378111	KQ2L12-00A CADデータダウンロード	1袋(5個)	18.5	23	17	4.2	8	10.7	12	￥3,200	￥2,898	￥2,898	￥3,188 （税込）	当日出荷
41378127	KQ2L16-00A CADデータダウンロード	1袋(5個)	23.8	28.6	20.6	4.2	8	13.4	16	￥5,500	￥4,798	￥4,798	￥5,278 （税込）	当日出荷
41378136	KQ2L23-00A CADデータダウンロード	1袋(10個)	7.1	14.9	13.3	3.2	6	5.4	3.2	￥3,700	￥3,198	￥3,198	￥3,518 （税込）	4日以内出荷返品不可
