ダブルブランチ KQ2UD (シール剤なし) ミリサイズ

ダブルブランチ KQ2UD (シール剤なし) ミリサイズ - SMC

ダブルブランチ KQ2UD (シール剤なし) ミリサイズ - SMC

ねじ規格

取付部：JIS B0203(管用テーパねじ)、JIS B0205(メートル並目ねじ)
ナット部：JIS B0205(メートル細目ねじ)

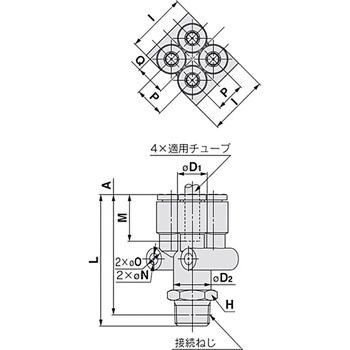

寸法M(mm)13.3寸法N(Φmm)3.2寸法O(Φmm)6形状ダブルブランチ使用流体空気、水ねじの種類RRc色ボディー：白色系、リリースブッシュ：ライトグレーシール方式【おねじ】(-)シール剤なし使用圧力範囲-100kPa～1MPa保証耐圧力(MPa)3周囲温度および使用流体温度(℃)-5～60、水の場合：0～40(凍結なきこと)内容量1袋(10個)

8件中 1～8件各品番毎の詳細は注文コードをクリックしてください

注文コード

品番

寸法A(mm)

寸法D1(Φmm)

寸法D2(Φmm)

寸法I(mm)

寸法L(mm)

寸法P(mm)

寸法Q(mm)

六角対辺H(mm)

適合チューブ外径(Φmm)

管接続口径

接続ねじ

参考基準価格 (税別)	販売価格(税別)	販売価格(税込)

出荷目安

数量

KQ2UD04-01A

CADデータダウンロード

33.6

8.2

10.4

16.6

36.7

8.2

6.8

12

4

1/8

R1/8

￥7,260

￥6,398

￥7,038(税込)

4日以内出荷

返品不可

KQ2UD04-01N

CADデータダウンロード

33.6

8.2

10.4

16.6

36.7

8.2

6.8

12

4

1/8

R1/8

￥7,590

￥6,598

￥7,258(税込)

10日以内出荷

返品不可

KQ2UD04-02A

CADデータダウンロード

36.4

8.2

10.4

16.6

41.1

8.2

6.8

14

4

1/4

R1/4

￥7,480

￥6,598

￥7,258(税込)

10日以内出荷

返品不可

KQ2UD04-02N

CADデータダウンロード

36.4

8.2

10.4

16.6

41.1

8.2

6.8

14

4

1/4

R1/4

￥7,810

￥6,798

￥7,478(税込)

10日以内出荷

返品不可

KQ2UD06-01A

CADデータダウンロード

36.4

10.4

13.2

21

39.5

10.4

8.2

14

6

1/8

R1/8

￥9,680

￥8,498

￥9,348(税込)

10日以内出荷

返品不可

KQ2UD06-01N

CADデータダウンロード

36.4

10.4

13.2

21

39.5

10.4

8.2

14

6

1/8

R1/8

￥10,010

￥8,698

￥9,568(税込)

10日以内出荷

返品不可

KQ2UD06-02A

CADデータダウンロード

39.2

10.4

13.2

21

43.9

10.4

8.2

14

6

1/4

R1/4

￥9,680

￥8,498

￥9,348(税込)

4日以内出荷

返品不可

KQ2UD06-02N

CADデータダウンロード

39.2

10.4

13.2

21

43.9

10.4

8.2

14

6

1/4

R1/4

￥10,010

￥8,698

￥9,568(税込)

4日以内出荷

返品不可

各品番毎の詳細は注文コードをクリックしてください
