ダブルブランチユニバーサルエルボ KQ2ZD (シール剤なし) インチサイズ

Name: ダブルブランチユニバーサルエルボ KQ2ZD (シール剤なし) インチサイズ
Brand: SMC

ダブルブランチユニバーサルエルボ KQ2ZD (シール剤なし) インチサイズ - SMC

ねじ規格

取付部：ANSI/ASME1.20.1(NPTねじ)、JIS B0208(ユニファイ細目ねじ)
ナット部：JIS B0208(ユニファイ細目ねじ)

用途めねじ部からの直角方向の4分岐配管に使用。チューブ取付方向はフリーで2独立。形状ダブルブランチユニバーサルエルボ使用流体空気、水ねじの種類NPT色ボディー：白色系、リリースブッシュ：オレンジシール方式【おねじ】(-)シール剤なし使用圧力範囲-100kPa～1MPa保証耐圧力(MPa)3周囲温度および使用流体温度(℃)-5～60、水の場合：0～40(凍結なきこと)内容量1袋(10個)

注意

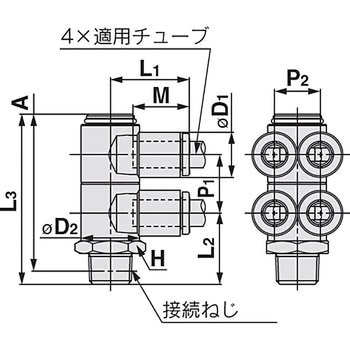

※寸法AはNPTねじのねじ込み後の参考寸法
※寸法ΦD1は最大径を意味します。

28件中 1～28件各品番毎の詳細は注文コードをクリックしてください

注文コード

品番

寸法A(mm)

寸法D1(Φmm)

寸法D2(Φmm)

寸法L1(mm)

寸法L2(mm)

寸法L3(mm)

寸法M(mm)

寸法P1(mm)

寸法P2(mm)

六角対辺H(mm)

適合チューブ外径(inch)

管接続口径

接続ねじ

参考基準価格 (税別)	販売価格(税別)	販売価格(税込)

出荷目安

数量

41385032

KQ2ZD01-34A

CADデータダウンロード

35.8

7.1

13.4

18.5

16.3

13.3

13.4

7.1

14.29

1/8

NPT1/8

￥11,570

￥9,898

￥10,888(税込)

9日以内出荷

返品不可

41385041

KQ2ZD01-34N

CADデータダウンロード

35.8

7.1

13.4

18.5

16.3

13.3

13.4

7.1

14.29

1/8

NPT1/8

￥11,900

￥9,998

￥10,998(税込)

9日以内出荷

返品不可

41385057

KQ2ZD03-34A

CADデータダウンロード

35.8

8.2

13.4

18.5

16.3

13.3

13.4

8.2

14.29

5/32

1/8

NPT1/8

￥11,570

￥9,898

￥10,888(税込)

9日以内出荷

返品不可

41385066

KQ2ZD03-34N

CADデータダウンロード

35.8

8.2

13.4

18.5

16.3

13.3

13.4

8.2

14.29

5/32

1/8

NPT1/8

￥11,900

￥9,998

￥10,998(税込)

9日以内出荷

返品不可

41385075

KQ2ZD05-34A

CADデータダウンロード

35.8

9.1

13.4

18.4

16.3

13.3

13.4

9.1

14.29

3/16

1/8

NPT1/8

￥11,570

￥9,898

￥10,888(税込)

9日以内出荷

返品不可

41385084

KQ2ZD05-34N

CADデータダウンロード

35.8

9.1

13.4

18.4

16.3

13.3

13.4

9.1

14.29

3/16

1/8

NPT1/8

￥11,900

￥9,998

￥10,998(税込)

9日以内出荷

返品不可

41385093

KQ2ZD07-34A

CADデータダウンロード

37.6

11.1

13.4

18.3

17.7

40.8

13.3

13.8

11.1

14.29

1/4

1/8

NPT1/8

￥11,880

￥9,998

￥10,998(税込)

9日以内出荷

返品不可

41385102

KQ2ZD07-34N

CADデータダウンロード

37.6

11.1

13.4

18.3

17.7

40.8

13.3

13.8

11.1

14.29

1/4

1/8

NPT1/8

￥12,210

￥9,998

￥10,998(税込)

9日以内出荷

返品不可

41385111

KQ2ZD07-35A

CADデータダウンロード

39.8

11.1

13.4

18.3

21.1

44.2

13.3

13.8

11.1

14.29

1/4

NPT1/4

￥12,230

￥9,998

￥10,998(税込)

9日以内出荷

返品不可

41385127

KQ2ZD07-35N

CADデータダウンロード

39.8

11.1

13.4

18.3

21.1

44.2

13.3

13.8

11.1

14.29

1/4

NPT1/4

￥12,560

￥10,980

￥12,078(税込)

9日以内出荷

返品不可

41385136

KQ2ZD07-36A

CADデータダウンロード

40.9

11.1

13.4

18.3

22.5

45.6

13.3

13.8

11.1

17.46

1/4

3/8

NPT3/8

￥13,110

￥11,980

￥13,178(税込)

9日以内出荷

返品不可

41385145

KQ2ZD07-36N

CADデータダウンロード

40.9

11.1

13.4

18.3

22.5

45.6

13.3

13.8

11.1

17.46

1/4

3/8

NPT3/8

￥13,660

￥11,980

￥13,178(税込)

9日以内出荷

返品不可

41385154

KQ2ZD09-35A

CADデータダウンロード

44.8

13.2

17.6

21.95

22.4

49.2

14.2

15.9

13.2

5/16

1/4

NPT1/4

￥13,990

￥11,980

￥13,178(税込)

9日以内出荷

返品不可

41385163

KQ2ZD09-35N

CADデータダウンロード

44.8

13.2

17.6

21.95

22.4

49.2

14.2

15.9

13.2

5/16

1/4

NPT1/4

￥14,540

￥12,980

￥14,278(税込)

9日以内出荷

返品不可

41385172

KQ2ZD09-36A

CADデータダウンロード

45.1

13.2

17.6

21.95

49.8

14.2

15.9

13.2

5/16

3/8

NPT3/8

￥13,860

￥11,980

￥13,178(税込)

9日以内出荷

返品不可

41385181

KQ2ZD09-36N

CADデータダウンロード

45.1

13.2

17.6

21.95

49.8

14.2

15.9

13.2

5/16

3/8

NPT3/8

￥14,520

￥12,980

￥14,278(税込)

9日以内出荷

返品不可

41385197

KQ2ZD09-37A

CADデータダウンロード

47.6

13.2

17.6

21.95

27.2

14.2

15.9

13.2

22.23

5/16

1/2

NPT1/2

￥14,870

￥12,980

￥14,278(税込)

9日以内出荷

返品不可

41385206

KQ2ZD09-37N

CADデータダウンロード

47.6

13.2

17.6

21.95

27.2

14.2

15.9

13.2

22.23

5/16

1/2

NPT1/2

￥16,080

￥13,980

￥15,378(税込)

9日以内出荷

返品不可

41385215

KQ2ZD11-35A

CADデータダウンロード

51.9

15.4

20.6

23.6

24.4

56.3

15.6

19.2

15.4

22.23

3/8

1/4

NPT1/4

￥15,400

￥13,980

￥15,378(税込)

9日以内出荷

返品不可

41385224

KQ2ZD11-35N

CADデータダウンロード

51.9

15.4

20.6

23.6

24.4

56.3

15.6

19.2

15.4

22.23

3/8

1/4

NPT1/4

￥16,610

￥14,980

￥16,478(税込)

9日以内出荷

返品不可

41385233

KQ2ZD11-36A

CADデータダウンロード

15.4

20.6

23.6

24.8

56.7

15.6

19.2

15.4

22.23

3/8

NPT3/8

￥15,840

￥13,980

￥15,378(税込)

9日以内出荷

返品不可

41385242

KQ2ZD11-36N

CADデータダウンロード

15.4

20.6

23.6

24.8

56.7

15.6

19.2

15.4

22.23

3/8

NPT3/8

￥17,050

￥14,980

￥16,478(税込)

9日以内出荷

返品不可

41385251

KQ2ZD11-37A

CADデータダウンロード

54.2

15.4

20.6

23.6

28.7

60.6

15.6

19.2

15.4

22.23

3/8

1/2

NPT1/2

￥16,060

￥13,980

￥15,378(税込)

9日以内出荷

返品不可

41385267

KQ2ZD11-37N

CADデータダウンロード

54.2

15.4

20.6

23.6

28.7

60.6

15.6

19.2

15.4

22.23

3/8

1/2

NPT1/2

￥17,710

￥15,980

￥17,578(税込)

9日以内出荷

返品不可

41385276

KQ2ZD13-36A

CADデータダウンロード

59.7

19.3

27.9

29.6

64.4

22.3

19.3

25.4

1/2

3/8

NPT3/8

￥18,540

￥15,980

￥17,578(税込)

9日以内出荷

返品不可

41385285

KQ2ZD13-36N

CADデータダウンロード

59.7

19.3

27.9

29.6

64.4

22.3

19.3

25.4

1/2

3/8

NPT3/8

￥20,300

￥17,980

￥19,778(税込)

9日以内出荷

返品不可

41385294

KQ2ZD13-37A

CADデータダウンロード

61.2

19.3

27.9

32.8

67.6

22.3

19.3

25.4

1/2

NPT1/2

￥18,830

￥16,980

￥18,678(税込)

9日以内出荷

返品不可

41385303

KQ2ZD13-37N

CADデータダウンロード

61.2

19.3

27.9

32.8

67.6

22.3

19.3

25.4

1/2

NPT1/2

￥20,810

￥17,980

￥19,778(税込)

9日以内出荷

返品不可

各品番毎の詳細は注文コードをクリックしてください
