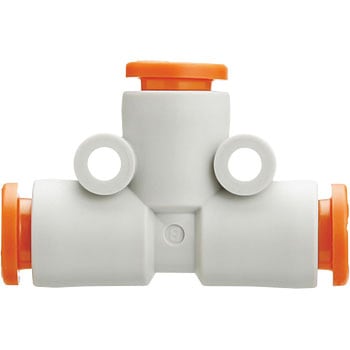

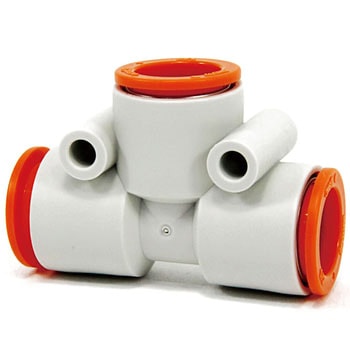

チーズ KQ2T インチサイズ

Name: チーズ KQ2T インチサイズ
Brand: SMC

用途両側90度方向のチューブ同士の分岐接続に使用。形状チーズ使用流体空気、水色ボディー：白色系、リリースブッシュ：オレンジ使用圧力範囲-100kPa～1MPa 保証耐圧力(MPa)3 周囲温度および使用流体温度(℃)-5～60、水の場合：0～40(凍結なきこと) 内容量1袋(10個)

注意

※寸法ΦDは最大径を意味します。

お気に入りに追加

7件中 1～7件各品番毎の詳細は注文コードをクリックしてください

注文コード	品番選択解除 KQ2T01-00A KQ2T03-00A KQ2T05-00A KQ2T07-00A KQ2T09-00A KQ2T11-00A KQ2T13-00A	寸法D(Φmm) 選択解除 7.1 8.2 9.1 11.1 13.2 15.4 19.3	寸法L1(mm) 選択解除 14.9 15.3 15.7 16.5 18.2 20.4 23.4	寸法L2(mm) 選択解除 18.5 19.4 20.3 22.1 24.8 28.1 33	寸法M(mm) 選択解除 13.3 14.2 15.6 17	寸法N(Φmm) 選択解除 3.2 4.2	寸法O(Φmm) 選択解除 6 8	寸法Q(mm) 選択解除 5.4 5.7 6.2 7.2 8.4 9.9 11.8	適合チューブ外径(Φmm) 選択解除 3 4 5 6 8 10 12	適合チューブ外径(inch) 選択解除 1/8 5/32 3/16 1/4 5/16 3/8 1/2	参考基準価格(税別)	通常価格(税別)	販売価格(税別)	販売価格(税込)	出荷目安
41387491	KQ2T01-00A CADデータダウンロード	7.1	14.9	18.5	13.3	3.2	6	5.4	3	1/8	￥4,900	￥4,498	￥4,498	￥4,948 （税込）	当日出荷
41387507	KQ2T03-00A CADデータダウンロード	8.2	15.3	19.4	13.3	3.2	6	5.7	4	5/32	￥4,840	￥4,298	￥4,298	￥4,728 （税込）	3日以内出荷返品不可
41387516	KQ2T05-00A CADデータダウンロード	9.1	15.7	20.3	13.3	3.2	6	6.2	5	3/16	￥5,020	￥4,298	￥4,298	￥4,728 （税込）	3日以内出荷返品不可
41387525	KQ2T07-00A CADデータダウンロード	11.1	16.5	22.1	13.3	3.2	6	7.2	6	1/4	￥4,900	￥4,498	￥4,498	￥4,948 （税込）	当日出荷
41387534	KQ2T09-00A CADデータダウンロード	13.2	18.2	24.8	14.2	4.2	8	8.4	8	5/16	￥5,480	￥4,498	￥4,498	￥4,948 （税込）	3日以内出荷返品不可
41387543	KQ2T11-00A CADデータダウンロード	15.4	20.4	28.1	15.6	4.2	8	9.9	10	3/8	￥6,600	￥5,498	￥5,498	￥6,048 （税込）	当日出荷
41387552	KQ2T13-00A CADデータダウンロード	19.3	23.4	33	17	4.2	8	11.8	12	1/2	￥9,100	￥7,698	￥7,698	￥8,468 （税込）	当日出荷
