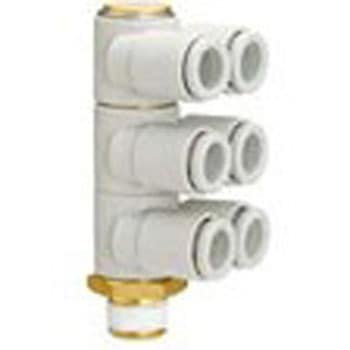

トリプルブランチユニバーサルエルボ KQ2ZT (シール剤付) ミリサイズねじの種類RRc

Name: トリプルブランチユニバーサルエルボ KQ2ZT (シール剤付) ミリサイズ
Brand: SMC

トリプルブランチユニバーサルエルボ KQ2ZT (シール剤付) ミリサイズ SMC

ねじ規格

取付部：JIS B0203(管用テーパねじ)、JIS B0205(メートル並目ねじ)
ナット部：JIS B0205(メートル細目ねじ)

用途めねじ部からの直角方向の6分岐配管に使用。チューブ取付方向はフリーで3独立。形状トリプルブランチユニバーサルエルボ使用流体空気、水ねじの種類RRc 色ボディー：白色系、リリースブッシュ：ライトグレーシール(ねじ部)シール剤付シール方式(おねじ)シール剤付使用圧力範囲-100kPa～1MPa 保証耐圧力(MPa)3 周囲温度および使用流体温度(℃)-5～60、水の場合：0～40(凍結なきこと)

注意

※寸法ΦD1は最大径を意味します。
※寸法AはRねじのねじ込み後の参考寸法

お気に入りに追加

32件中 1～32件各品番毎の詳細は注文コードをクリックしてください

注文コード	品番選択解除 KQ2ZT04-01AS KQ2ZT04-01NS KQ2ZT04-02AS KQ2ZT04-02NS KQ2ZT04-03AS KQ2ZT04-03NS KQ2ZT06-01AS KQ2ZT06-01NS KQ2ZT06-02AS KQ2ZT06-02NS KQ2ZT06-03AS KQ2ZT06-03NS KQ2ZT08-01AS KQ2ZT08-01NS KQ2ZT08-02AS KQ2ZT08-02NS KQ2ZT08-03AS KQ2ZT08-03NS KQ2ZT08-04AS KQ2ZT08-04NS KQ2ZT10-02AS KQ2ZT10-02NS KQ2ZT10-03AS KQ2ZT10-03NS KQ2ZT10-04AS KQ2ZT10-04NS KQ2ZT12-02AS KQ2ZT12-02NS KQ2ZT12-03AS KQ2ZT12-03NS KQ2ZT12-04AS KQ2ZT12-04NS	内容量選択解除 1袋(5個)1袋(10個)	寸法A(mm) 選択解除 49.4 52.2 53.2 58.7 60.5 60.7 63.6 70.8 73.5 79.4 81.3	寸法D1(Φmm) 選択解除 8.2 10.4 13.2 15.9 18 18.5	寸法D2(Φmm) 選択解除 13.4 17.6 20.6 25.2	寸法L1(mm) 選択解除 18.4 18.5 21.2 23.6 26.8	寸法L2(mm) 選択解除 16.3 19 20.7 22.1 22.4 23 24.3 24.7 26.5 26.9 27.2 28.7 30.1	寸法L3(mm) 選択解除 52.5 56.9 58.3 61.8 65.2 65.8 70 75.5 75.9 79.9 84.1 84.5 87.7	寸法M(mm) 選択解除 13.3 14.2 15.6 17	寸法P1(mm) 選択解除 13.4 15.9 19.2 21.6	寸法P2(mm) 選択解除 8.2 10.4 13.2 15.9 18.5	六角対辺H(mm) 選択解除 14 17 19 21 22 26	適合チューブ外径(Φmm) 選択解除 4 6 8 10 12	管接続口径選択解除 1/8 1/4 3/8 1/2	接続ねじ選択解除 R1/8 R1/4 R3/8 R1/2	参考基準価格(税別)	通常価格(税別)	販売価格(税別)	販売価格(税込)	出荷目安
41389311	KQ2ZT04-01AS CADデータダウンロード	1袋(10個)	49.4	8.2	13.4	18.5	16.3	52.5	13.3	13.4	8.2	14	4	1/8	R1/8	￥14,940	￥12,980	￥12,980	￥14,278 （税込）	4日以内出荷返品不可
41389327	KQ2ZT04-01NS CADデータダウンロード	1袋(10個)	49.4	8.2	13.4	18.5	16.3	52.5	13.3	13.4	8.2	14	4	1/8	R1/8	￥15,490	￥13,980	￥13,980	￥15,378 （税込）	4日以内出荷返品不可
41389336	KQ2ZT04-02AS CADデータダウンロード	1袋(10個)	52.2	8.2	13.4	18.5	20.7	56.9	13.3	13.4	8.2	14	4	1/4	R1/4	￥15,260	￥13,980	￥13,980	￥15,378 （税込）	4日以内出荷返品不可
41389345	KQ2ZT04-02NS CADデータダウンロード	1袋(10個)	52.2	8.2	13.4	18.5	20.7	56.9	13.3	13.4	8.2	14	4	1/4	R1/4	￥15,810	￥13,980	￥13,980	￥15,378 （税込）	4日以内出荷返品不可
41389354	KQ2ZT04-03AS CADデータダウンロード	1袋(10個)	53.2	8.2	13.4	18.5	22.1	58.3	13.3	13.4	8.2	17	4	3/8	R3/8	￥16,260	￥13,980	￥13,980	￥15,378 （税込）	4日以内出荷返品不可
41389363	KQ2ZT04-03NS CADデータダウンロード	1袋(10個)	53.2	8.2	13.4	18.5	22.1	58.3	13.3	13.4	8.2	17	4	3/8	R3/8	￥16,920	￥14,980	￥14,980	￥16,478 （税込）	4日以内出荷返品不可
41389372	KQ2ZT06-01AS CADデータダウンロード	1袋(10個)	49.4	10.4	13.4	18.4	16.3	52.5	13.3	13.4	10.4	14	6	1/8	R1/8	￥15,480	￥13,980	￥13,980	￥15,378 （税込）	4日以内出荷返品不可
41389381	KQ2ZT06-01NS CADデータダウンロード	1袋(10個)	49.4	10.4	13.4	18.4	16.3	52.5	13.3	13.4	10.4	14	6	1/8	R1/8	￥16,030	￥13,980	￥13,980	￥15,378 （税込）	4日以内出荷返品不可
41389397	KQ2ZT06-02AS CADデータダウンロード	1袋(10個)	52.2	10.4	13.4	18.4	20.7	56.9	13.3	13.4	10.4	14	6	1/4	R1/4	￥15,920	￥13,980	￥13,980	￥15,378 （税込）	4日以内出荷返品不可
41389406	KQ2ZT06-02NS CADデータダウンロード	1袋(10個)	52.2	10.4	13.4	18.4	20.7	56.9	13.3	13.4	10.4	14	6	1/4	R1/4	￥16,580	￥14,980	￥14,980	￥16,478 （税込）	4日以内出荷返品不可
41389415	KQ2ZT06-03AS CADデータダウンロード	1袋(10個)	53.2	10.4	13.4	18.4	22.1	58.3	13.3	13.4	10.4	17	6	3/8	R3/8	￥16,800	￥14,980	￥14,980	￥16,478 （税込）	4日以内出荷返品不可
41389424	KQ2ZT06-03NS CADデータダウンロード	1袋(10個)	53.2	10.4	13.4	18.4	22.1	58.3	13.3	13.4	10.4	17	6	3/8	R3/8	￥17,680	￥15,980	￥15,980	￥17,578 （税込）	4日以内出荷返品不可
41389433	KQ2ZT08-01AS CADデータダウンロード	1袋(10個)	58.7	13.2	17.6	21.2	19	61.8	14.2	15.9	13.2	19	8	1/8	R1/8	￥17,800	￥15,980	￥15,980	￥17,578 （税込）	4日以内出荷返品不可
41389442	KQ2ZT08-01NS CADデータダウンロード	1袋(10個)	58.7	13.2	17.6	21.2	19	61.8	14.2	15.9	13.2	19	8	1/8	R1/8	￥19,010	￥16,980	￥16,980	￥18,678 （税込）	4日以内出荷返品不可
41389451	KQ2ZT08-02AS CADデータダウンロード	1袋(10個)	60.5	13.2	17.6	21.2	22.4	65.2	14.2	15.9	13.2	19	8	1/4	R1/4	￥18,020	￥15,980	￥15,980	￥17,578 （税込）	4日以内出荷返品不可
41389467	KQ2ZT08-02NS CADデータダウンロード	1袋(10個)	60.5	13.2	17.6	21.2	22.4	65.2	14.2	15.9	13.2	19	8	1/4	R1/4	￥19,230	￥16,980	￥16,980	￥18,678 （税込）	4日以内出荷返品不可
41389476	KQ2ZT08-03AS CADデータダウンロード	1袋(10個)	60.7	13.2	17.6	21.2	23	65.8	14.2	15.9	13.2	19	8	3/8	R3/8	￥17,800	￥15,980	￥15,980	￥17,578 （税込）	4日以内出荷返品不可
41389485	KQ2ZT08-03NS CADデータダウンロード	1袋(10個)	60.7	13.2	17.6	21.2	23	65.8	14.2	15.9	13.2	19	8	3/8	R3/8	￥19,010	￥16,980	￥16,980	￥18,678 （税込）	4日以内出荷返品不可
41389494	KQ2ZT08-04AS CADデータダウンロード	1袋(10個)	63.6	13.2	17.6	21.2	27.2	70	14.2	15.9	13.2	22	8	1/2	R1/2	￥21,640	￥18,980	￥18,980	￥20,878 （税込）	4日以内出荷返品不可
41389503	KQ2ZT08-04NS CADデータダウンロード	1袋(10個)	63.6	13.2	17.6	21.2	27.2	70	14.2	15.9	13.2	22	8	1/2	R1/2	￥23,290	￥19,980	￥19,980	￥21,978 （税込）	4日以内出荷返品不可
41389512	KQ2ZT10-02AS CADデータダウンロード	1袋(5個)	70.8	15.9	20.6	23.6	24.3	75.5	15.6	19.2	15.9	21	10	1/4	R1/4	￥11,590	￥9,898	￥9,898	￥10,888 （税込）	4日以内出荷返品不可
41389521	KQ2ZT10-02NS CADデータダウンロード	1袋(5個)	70.8	15.9	20.6	23.6	24.3	75.5	15.6	19.2	15.9	21	10	1/4	R1/4	￥12,420	￥9,998	￥9,998	￥10,998 （税込）	4日以内出荷返品不可
41389537	KQ2ZT10-03AS CADデータダウンロード	1袋(5個)	70.8	15.9	20.6	23.6	24.7	75.9	15.6	19.2	15.9	21	10	3/8	R3/8	￥11,650	￥9,898	￥9,898	￥10,888 （税込）	4日以内出荷返品不可
41389546	KQ2ZT10-03NS CADデータダウンロード	1袋(5個)	70.8	15.9	20.6	23.6	24.7	75.9	15.6	19.2	15.9	21	10	3/8	R3/8	￥12,480	￥10,980	￥10,980	￥12,078 （税込）	4日以内出荷返品不可
41389555	KQ2ZT10-04AS CADデータダウンロード	1袋(5個)	73.5	15.9	20.6	23.6	28.7	79.9	15.6	19.2	15.9	22	10	1/2	R1/2	￥11,920	￥9,998	￥9,998	￥10,998 （税込）	4日以内出荷返品不可
41389564	KQ2ZT10-04NS CADデータダウンロード	1袋(5個)	73.5	15.9	20.6	23.6	28.7	79.9	15.6	19.2	15.9	22	10	1/2	R1/2	￥12,800	￥10,980	￥10,980	￥12,078 （税込）	4日以内出荷返品不可
41389573	KQ2ZT12-02AS CADデータダウンロード	1袋(5個)	79.4	18.5	25.2	26.8	26.5	84.1	17	21.6	18.5	26	12	1/4	R1/4	￥12,860	￥10,980	￥10,980	￥12,078 （税込）	4日以内出荷返品不可
41389582	KQ2ZT12-02NS CADデータダウンロード	1袋(5個)	79.4	18.5	25.2	26.8	26.5	84.1	17	21.6	18.5	26	12	1/4	R1/4	￥14,070	￥11,980	￥11,980	￥13,178 （税込）	4日以内出荷返品不可
41389591	KQ2ZT12-03AS CADデータダウンロード	1袋(5個)	79.4	18.5	25.2	26.8	26.9	84.5	17	21.6	18.5	26	12	3/8	R3/8	￥12,910	￥10,980	￥10,980	￥12,078 （税込）	4日以内出荷返品不可
41389607	KQ2ZT12-03NS CADデータダウンロード	1袋(5個)	79.4	18.5	25.2	26.8	26.9	84.5	17	21.6	18.5	26	12	3/8	R3/8	￥14,120	￥11,980	￥11,980	￥13,178 （税込）	4日以内出荷返品不可
41389616	KQ2ZT12-04AS CADデータダウンロード	1袋(5個)	81.3	18	25.2	26.8	30.1	87.7	17	21.6	18.5	26	12	1/2	R1/2	￥14,180	￥12,980	￥12,980	￥14,278 （税込）	当日出荷
41389625	KQ2ZT12-04NS CADデータダウンロード	1袋(5個)	81.3	18	25.2	26.8	30.1	87.7	17	21.6	18.5	26	12	1/2	R1/2	￥15,390	￥13,980	￥13,980	￥15,378 （税込）	4日以内出荷返品不可
