トリプルユニバーサルエルボ KQ2VT (ガスケットシール) インチサイズ

トリプルユニバーサルエルボ KQ2VT (ガスケットシール) インチサイズ - SMC

トリプルユニバーサルエルボ KQ2VT (ガスケットシール) インチサイズ - SMC

ねじ規格

取付部：ANSI/ASME1.20.1(NPTねじ)、JIS B0208(ユニファイ細目ねじ)
ナット部：JIS B0208(ユニファイ細目ねじ)

用途めねじ部からの直角方向の3分岐配管に使用チューブ取付方向はフリーで3独立。形状トリプルユニバーサルエルボ使用流体空気、水ねじの種類UNF管接続口径No.10-32接続ねじ10-32UNF色ボディー：白色系、リリースブッシュ：オレンジ使用圧力範囲-100kPa～1MPa保証耐圧力(MPa)3周囲温度および使用流体温度(℃)-5～60、水の場合：0～40(凍結なきこと)最小穴径(mm)2.5内容量1袋(10個)

注意

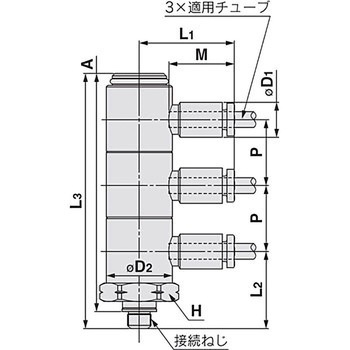

※寸法ΦD1は最大径を意味します。

6件中 1～6件各品番毎の詳細は注文コードをクリックしてください

注文コード

品番

寸法A(mm)

寸法D1(Φmm)

寸法D2(Φmm)

寸法L1(mm)

寸法L2(mm)

寸法L3(mm)

寸法M(mm)

寸法P(mm)

六角対辺H(mm)

適合チューブ外径(inch)

参考基準価格 (税別)	販売価格(税別)	販売価格(税込)

出荷目安

数量

KQ2VT01-32A

CADデータダウンロード

48.4

7.1

13.4

19.3

15.7

51.9

13.3

13.4

14.29

1/8

￥19,340

￥16,980

￥18,678(税込)

3日以内出荷

返品不可

KQ2VT01-32N

CADデータダウンロード

48.4

7.1

13.4

19.3

15.7

51.9

13.3

13.4

14.29

1/8

￥19,560

￥17,980

￥19,778(税込)

9日以内出荷

返品不可

KQ2VT03-32A

CADデータダウンロード

48.4

8.2

13.4

19.3

15.7

51.9

13.3

13.4

14.29

5/32

￥19,340

￥16,980

￥18,678(税込)

9日以内出荷

返品不可

KQ2VT03-32N

CADデータダウンロード

48.4

8.2

13.4

19.3

15.7

51.9

13.3

13.4

14.29

5/32

￥19,560

￥17,980

￥19,778(税込)

9日以内出荷

返品不可

KQ2VT07-32A

CADデータダウンロード

49.5

11.1

13.4

20.6

16.1

53

13.3

13.8

14.29

1/4

￥30,440

￥26,980

￥29,678(税込)

3日以内出荷

返品不可

KQ2VT07-32N

CADデータダウンロード

49.5

11.1

13.4

20.6

16.1

53

13.3

13.8

14.29

1/4

￥30,660

￥26,980

￥29,678(税込)

9日以内出荷

返品不可

各品番毎の詳細は注文コードをクリックしてください
