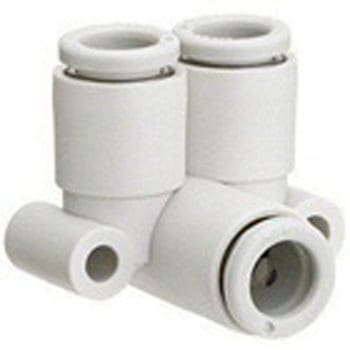

ブランチエルボ KQ2LU ミリサイズ

Name: ブランチエルボ KQ2LU ミリサイズ
Brand: SMC

用途直角方向のチューブ同士の分岐接続に使用。形状ブランチエルボ使用流体空気、水色ボディー：白色系、リリースブッシュ：ライトグレー使用圧力範囲-100kPa～1MPa 保証耐圧力(MPa)3 周囲温度および使用流体温度(℃)-5～60、水の場合：0～40(凍結なきこと)

注意

※寸法ΦDは最大径を意味します。

お気に入りに追加

5件中 1～5件各品番毎の詳細は注文コードをクリックしてください

注文コード	品番選択解除 KQ2LU04-00A KQ2LU06-00A KQ2LU08-00A KQ2LU10-00A KQ2LU12-00A	内容量選択解除 1袋(5個)1袋(10個)	寸法D(Φmm) 選択解除 8.2 10.4 13.2 15.9 18.5	寸法L1(mm) 選択解除 15.8 16.5 18.2 20.3 22.5	寸法L2(mm) 選択解除 15.8 16.5 18.2 20.3 22.5	寸法M(mm) 選択解除 13.3 14.2 15.6 17	寸法N(Φmm) 選択解除 4.2	寸法O(Φmm) 選択解除 6 8	寸法P(mm) 選択解除 8.2 10.4 13.2 15.9 18.5	寸法Q1(mm) 選択解除 15.8 16.5 18.2 20.3 22.5	寸法Q2(mm) 選択解除 7.9 10 13.1 15.9 17.9	適合チューブ外径(Φmm) 選択解除 4 6 8 10 12	参考基準価格(税別)	通常価格(税別)	販売価格(税別)	販売価格(税込)	出荷目安
41397167	KQ2LU04-00A CADデータダウンロード	1袋(10個)	8.2	15.8	15.8	13.3	-	6	8.2	15.8	7.9	4	￥4,620	￥3,998	￥3,998	￥4,398 （税込）	3日以内出荷返品不可
41397176	KQ2LU06-00A CADデータダウンロード	1袋(10個)	10.4	16.5	16.5	13.3	-	6	10.4	16.5	10	6	￥4,840	￥4,298	￥4,298	￥4,728 （税込）	3日以内出荷返品不可
41397185	KQ2LU08-00A CADデータダウンロード	1袋(10個)	13.2	18.2	18.2	14.2	-	8	13.2	18.2	13.1	8	￥5,500	￥4,798	￥4,798	￥5,278 （税込）	3日以内出荷返品不可
41397194	KQ2LU10-00A CADデータダウンロード	1袋(5個)	15.9	20.3	20.3	15.6	-	8	15.9	20.3	15.9	10	￥3,080	￥2,698	￥2,698	￥2,968 （税込）	3日以内出荷返品不可
41397203	KQ2LU12-00A CADデータダウンロード	1袋(5個)	18.5	22.5	22.5	17	4.2	8	18.5	22.5	17.9	12	￥4,400	￥3,898	￥3,898	￥4,288 （税込）	3日以内出荷返品不可
