ブランチエルボユニオン KQ2LU (シール剤なし) ミリサイズねじの種類RRc

Name: ブランチエルボユニオン KQ2LU (シール剤なし) ミリサイズ
Brand: SMC

ねじ規格

取付部：JIS B0203(管用テーパねじ)、JIS B0205(メートル並目ねじ)
ナット部：JIS B0205(メートル細目ねじ)

用途めねじ部からの直角方向の分岐配管に使用。形状ブランチエルボユニオン使用流体空気、水ねじの種類RRc 色ボディー：白色系、リリースブッシュ：ライトグレーシール方式【おねじ】(-)シール剤なし使用圧力範囲-100kPa～1MPa 保証耐圧力(MPa)3 周囲温度および使用流体温度(℃)-5～60、水の場合：0～40(凍結なきこと)

注意

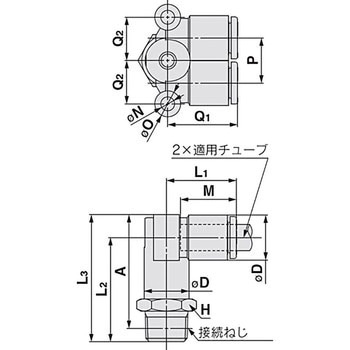

※寸法ΦDは最大径を意味します。
※寸法AはRねじのねじ込み後の参考寸法

お気に入りに追加

28件中 1～28件各品番毎の詳細は注文コードをクリックしてください

注文コード	品番選択解除 KQ2LU04-01A KQ2LU04-01N KQ2LU04-02A KQ2LU04-02N KQ2LU06-01A KQ2LU06-01N KQ2LU06-02A KQ2LU06-02N KQ2LU06-03A KQ2LU06-03N KQ2LU08-01A KQ2LU08-01N KQ2LU08-02A KQ2LU08-02N KQ2LU08-03A KQ2LU08-03N KQ2LU10-02A KQ2LU10-02N KQ2LU10-03A KQ2LU10-03N KQ2LU10-04A KQ2LU10-04N KQ2LU12-02A KQ2LU12-02N KQ2LU12-03A KQ2LU12-03N KQ2LU12-04A KQ2LU12-04N	内容量選択解除 1袋(5個)1袋(10個)	寸法A(mm) 選択解除 24.3 26.1 27.1 28.9 29.2 29.9 32 33 35.5 36.5 38.9 39.4 39.9 42.8	寸法D(Φmm) 選択解除 8.2 10.4 13.2 15.9 18.5	寸法L1(mm) 選択解除 15.8 16.5 18.2 20.3 22.5	寸法L2(mm) 選択解除 23.3 24 25.7 27.7 28.4 29.8 30.1 31.5 32.2 33.6 34.4 35.8 37.8 40	寸法L3(mm) 選択解除 27.4 29.2 31.8 32.3 33.6 35 36.7 38.1 40.2 41.6 43.6 45 45.8 49.2	寸法M(mm) 選択解除 13.3 14.2 15.6 17	寸法N(Φmm) 選択解除 3.2 4.2	寸法O(Φmm) 選択解除 6 8	寸法P(mm) 選択解除 8.2 10.4 13.2 15.9 18.5	寸法Q1(mm) 選択解除 15.8 16.5 18.2 20.3 22.5	寸法Q2(mm) 選択解除 7.9 10 13.1 15.9 17.9	六角対辺H(mm) 選択解除 10 12 14 17 19 22	適合チューブ外径(Φmm) 選択解除 4 6 8 10 12	管接続口径選択解除 1/8 1/4 3/8 1/2	接続ねじ選択解除 R1/8 R1/4 R3/8 R1/2	参考基準価格(税別)	通常価格(税別)	販売価格(税別)	販売価格(税込)	出荷目安
41397291	KQ2LU04-01A CADデータダウンロード	1袋(10個)	24.3	8.2	15.8	23.3	27.4	13.3	3.2	6	8.2	15.8	7.9	10	4	1/8	R1/8	￥4,620	￥3,998	￥3,998	￥4,398 （税込）	4日以内出荷返品不可
41397307	KQ2LU04-01N CADデータダウンロード	1袋(10個)	24.3	8.2	15.8	23.3	27.4	13.3	3.2	6	8.2	15.8	7.9	10	4	1/8	R1/8	￥4,840	￥4,498	￥4,498	￥4,948 （税込）	17日以内出荷返品不可
41397316	KQ2LU04-02A CADデータダウンロード	1袋(10個)	27.1	8.2	15.8	27.7	31.8	13.3	3.2	6	8.2	15.8	7.9	14	4	1/4	R1/4	￥4,840	￥4,298	￥4,298	￥4,728 （税込）	10日以内出荷返品不可
41397325	KQ2LU04-02N CADデータダウンロード	1袋(10個)	27.1	8.2	15.8	27.7	31.8	13.3	3.2	6	8.2	15.8	7.9	14	4	1/4	R1/4	￥5,170	￥4,498	￥4,498	￥4,948 （税込）	10日以内出荷返品不可
41397334	KQ2LU06-01A CADデータダウンロード	1袋(10個)	26.1	10.4	16.5	24	29.2	13.3	3.2	6	10.4	16.5	10	12	6	1/8	R1/8	￥5,060	￥4,498	￥4,498	￥4,948 （税込）	4日以内出荷返品不可
41397343	KQ2LU06-01N CADデータダウンロード	1袋(10個)	26.1	10.4	16.5	24	29.2	13.3	3.2	6	10.4	16.5	10	12	6	1/8	R1/8	￥5,280	￥4,598	￥4,598	￥5,058 （税込）	10日以内出荷
41397352	KQ2LU06-02A CADデータダウンロード	1袋(10個)	28.9	10.4	16.5	28.4	33.6	13.3	3.2	6	10.4	16.5	10	14	6	1/4	R1/4	￥5,280	￥4,598	￥4,598	￥5,058 （税込）	10日以内出荷返品不可
41397361	KQ2LU06-02N CADデータダウンロード	1袋(10個)	28.9	10.4	16.5	28.4	33.6	13.3	3.2	6	10.4	16.5	10	14	6	1/4	R1/4	￥5,610	￥5,198	￥5,198	￥5,718 （税込）	22日以内出荷返品不可
41397377	KQ2LU06-03A CADデータダウンロード	1袋(10個)	29.9	10.4	16.5	29.8	35	13.3	3.2	6	10.4	16.5	10	17	6	3/8	R3/8	￥6,070	￥5,298	￥5,298	￥5,828 （税込）	4日以内出荷返品不可
41397386	KQ2LU06-03N CADデータダウンロード	1袋(10個)	29.9	10.4	16.5	29.8	35	13.3	3.2	6	10.4	16.5	10	17	6	3/8	R3/8	￥6,620	￥5,698	￥5,698	￥6,268 （税込）	10日以内出荷返品不可
41397395	KQ2LU08-01A CADデータダウンロード	1袋(10個)	29.2	13.2	18.2	25.7	32.3	14.2	4.2	8	13.2	18.2	13.1	14	8	1/8	R1/8	￥5,630	￥4,998	￥4,998	￥5,498 （税込）	4日以内出荷返品不可
41397404	KQ2LU08-01N CADデータダウンロード	1袋(10個)	29.2	13.2	18.2	25.7	32.3	14.2	4.2	8	13.2	18.2	13.1	14	8	1/8	R1/8	￥5,960	￥5,198	￥5,198	￥5,718 （税込）	10日以内出荷返品不可
41397413	KQ2LU08-02A CADデータダウンロード	1袋(10個)	32	13.2	18.2	30.1	36.7	14.2	4.2	8	13.2	18.2	13.1	14	8	1/4	R1/4	￥5,850	￥5,198	￥5,198	￥5,718 （税込）	4日以内出荷返品不可
41397422	KQ2LU08-02N CADデータダウンロード	1袋(10個)	32	13.2	18.2	30.1	36.7	14.2	4.2	8	13.2	18.2	13.1	14	8	1/4	R1/4	￥6,180	￥5,298	￥5,298	￥5,828 （税込）	10日以内出荷返品不可
41397431	KQ2LU08-03A CADデータダウンロード	1袋(10個)	33	13.2	18.2	31.5	38.1	14.2	4.2	8	13.2	18.2	13.1	17	8	3/8	R3/8	￥6,160	￥5,398	￥5,398	￥5,938 （税込）	4日以内出荷返品不可
41397447	KQ2LU08-03N CADデータダウンロード	1袋(10個)	33	13.2	18.2	31.5	38.1	14.2	4.2	8	13.2	18.2	13.1	17	8	3/8	R3/8	￥6,710	￥5,598	￥5,598	￥6,158 （税込）	10日以内出荷返品不可
41397456	KQ2LU10-02A CADデータダウンロード	1袋(5個)	35.5	15.9	20.3	32.2	40.2	15.6	4.2	8	15.9	20.3	15.9	17	10	1/4	R1/4	￥3,630	￥3,298	￥3,298	￥3,628 （税込）	4日以内出荷返品不可
41397465	KQ2LU10-02N CADデータダウンロード	1袋(5個)	35.5	15.9	20.3	32.2	40.2	15.6	4.2	8	15.9	20.3	15.9	17	10	1/4	R1/4	￥3,910	￥3,398	￥3,398	￥3,738 （税込）	10日以内出荷返品不可
41397474	KQ2LU10-03A CADデータダウンロード	1袋(5個)	36.5	15.9	20.3	33.6	41.6	15.6	4.2	8	15.9	20.3	15.9	17	10	3/8	R3/8	￥3,810	￥3,398	￥3,398	￥3,738 （税込）	10日以内出荷返品不可
41397483	KQ2LU10-03N CADデータダウンロード	1袋(5個)	36.5	15.9	20.3	33.6	41.6	15.6	4.2	8	15.9	20.3	15.9	17	10	3/8	R3/8	￥4,080	￥3,598	￥3,598	￥3,958 （税込）	10日以内出荷返品不可
41397492	KQ2LU10-04A CADデータダウンロード	1袋(5個)	39.4	15.9	20.3	37.8	45.8	15.6	4.2	8	15.9	20.3	15.9	22	10	1/2	R1/2	￥4,180	￥3,698	￥3,698	￥4,068 （税込）	4日以内出荷返品不可
41397501	KQ2LU10-04N CADデータダウンロード	1袋(5個)	39.4	15.9	20.3	37.8	45.8	15.6	4.2	8	15.9	20.3	15.9	22	10	1/2	R1/2	￥4,620	￥3,998	￥3,998	￥4,398 （税込）	10日以内出荷返品不可
41397517	KQ2LU12-02A CADデータダウンロード	1袋(5個)	38.9	18.5	22.5	34.4	43.6	17	4.2	8	18.5	22.5	17.9	19	12	1/4	R1/4	￥4,180	￥3,698	￥3,698	￥4,068 （税込）	10日以内出荷返品不可
41397526	KQ2LU12-02N CADデータダウンロード	1袋(5個)	38.9	18.5	22.5	34.4	43.6	17	4.2	8	18.5	22.5	17.9	19	12	1/4	R1/4	￥4,510	￥3,898	￥3,898	￥4,288 （税込）	10日以内出荷返品不可
41397535	KQ2LU12-03A CADデータダウンロード	1袋(5個)	39.9	18.5	22.5	35.8	45	17	4.2	8	18.5	22.5	17.9	19	12	3/8	R3/8	￥4,290	￥3,798	￥3,798	￥4,178 （税込）	4日以内出荷返品不可
41397544	KQ2LU12-03N CADデータダウンロード	1袋(5個)	39.9	18.5	22.5	35.8	45	17	4.2	8	18.5	22.5	17.9	19	12	3/8	R3/8	￥4,620	￥3,998	￥3,998	￥4,398 （税込）	10日以内出荷返品不可
41397553	KQ2LU12-04A CADデータダウンロード	1袋(5個)	42.8	18.5	22.5	40	49.2	17	4.2	8	18.5	22.5	17.9	22	12	1/2	R1/2	￥4,510	￥3,998	￥3,998	￥4,398 （税込）	4日以内出荷返品不可
41397562	KQ2LU12-04N CADデータダウンロード	1袋(5個)	42.8	18.5	22.5	40	49.2	17	4.2	8	18.5	22.5	17.9	22	12	1/2	R1/2	￥4,950	￥4,298	￥4,298	￥4,728 （税込）	10日以内出荷返品不可
