ブランチエルボユニオン KQ2LU (シール剤付) ミリサイズ

Name: ブランチエルボユニオン KQ2LU (シール剤付) ミリサイズ
Brand: SMC

用途めねじ部からの直角方向の分岐配管に使用。

注意

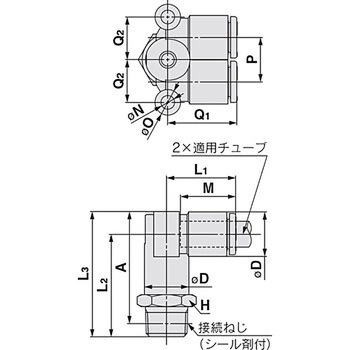

※寸法ΦDは最大径を意味します。
※寸法AはRねじのねじ込み後の参考寸法

お気に入りに追加

42件中 1～42件各品番毎の詳細は注文コードをクリックしてください

注文コード	品番選択解除 KQ2LU04-01AS KQ2LU04-01NS KQ2LU04-02AS KQ2LU04-02NS KQ2LU06-01AS KQ2LU06-01NS KQ2LU06-02AS KQ2LU06-02NS KQ2LU06-03AS KQ2LU06-03NS KQ2LU08-01AS KQ2LU08-01NS KQ2LU08-02AS KQ2LU08-02NS KQ2LU08-03AS KQ2LU08-03NS KQ2LU10-02AS KQ2LU10-02NS KQ2LU10-03AS KQ2LU10-03NS KQ2LU10-04AS KQ2LU10-04NS KQ2LU12-02AS KQ2LU12-02NS KQ2LU12-03AS KQ2LU12-03NS KQ2LU12-04AS KQ2LU12-04NS	内容量選択解除 1個 1袋(5個)1袋(10個)	寸法A(mm) 選択解除 24.3 26.1 27.1 28.9 29.2 29.9 32 33 35.5 36.5 38.9 39.4 39.9 42.8	寸法D(Φmm) 選択解除 8.2 10.4 13.2 15.9 18.5	寸法L1(mm) 選択解除 15.8 16.5 18.2 20.3 22.5	寸法L2(mm) 選択解除 23.3 24 25.7 27.7 28.4 29.8 30.1 31.5 32.2 33.6 34.4 35.8 37.8 40	寸法L3(mm) 選択解除 27.4 29.2 31.8 32.3 33.6 35 36.7 38.1 40.2 41.6 43.6 45 45.8 49.2	寸法M(mm) 選択解除 13.3 14.2 15.6 17	寸法N(Φmm) 選択解除 3.2 4.2	寸法O(Φmm) 選択解除 6 8	寸法P(mm) 選択解除 8.2 10.4 13.2 15.9 18.5	寸法Q1(mm) 選択解除 15.8 16.5 18.2 20.3 22.5	寸法Q2(mm) 選択解除 7.9 10 13.1 15.9 17.9	六角対辺H(mm) 選択解除 10 12 14 17 19 22	形状選択解除ブランチエルボユニオン	適合チューブ外径(Φmm) 選択解除 4 6 8 10 12	使用流体選択解除空気、水	ねじの種類選択解除 RRc	管接続口径選択解除 1/8 1/4 3/8 1/2	接続ねじ選択解除 R1/8 R1/4 R3/8 R1/2	参考基準価格(税別)	通常価格(税別)	販売価格(税別)	販売価格(税込)	出荷目安
41397571	KQ2LU04-01AS CADデータダウンロード	1袋(10個)	24.3	8.2	15.8	23.3	27.4	13.3	3.2	6	8.2	15.8	7.9	10	ブランチエルボユニオン	4	空気、水	RRc	1/8	R1/8	￥4,920	￥4,498	￥4,498	￥4,948 （税込）	3日以内出荷返品不可
41397587	KQ2LU04-01NS CADデータダウンロード	1袋(10個)	24.3	8.2	15.8	23.3	27.4	13.3	3.2	6	8.2	15.8	7.9	10	ブランチエルボユニオン	4	空気、水	RRc	1/8	R1/8	￥5,140	￥4,498	￥4,498	￥4,948 （税込）	3日以内出荷返品不可
41397596	KQ2LU04-02AS CADデータダウンロード	1袋(10個)	27.1	8.2	15.8	27.7	31.8	13.3	3.2	6	8.2	15.8	7.9	14	ブランチエルボユニオン	4	空気、水	RRc	1/4	R1/4	￥5,140	￥4,498	￥4,498	￥4,948 （税込）	3日以内出荷返品不可
41397605	KQ2LU04-02NS CADデータダウンロード	1袋(10個)	27.1	8.2	15.8	27.7	31.8	13.3	3.2	6	8.2	15.8	7.9	14	ブランチエルボユニオン	4	空気、水	RRc	1/4	R1/4	￥5,470	￥4,798	￥4,798	￥5,278 （税込）	3日以内出荷返品不可
41397614	KQ2LU06-01AS CADデータダウンロード	1袋(10個)	26.1	10.4	16.5	24	29.2	13.3	3.2	6	10.4	16.5	10	12	ブランチエルボユニオン	6	空気、水	RRc	1/8	R1/8	￥5,360	￥4,498	￥4,498	￥4,948 （税込）	3日以内出荷返品不可
41397623	KQ2LU06-01NS CADデータダウンロード	1袋(10個)	26.1	10.4	16.5	24	29.2	13.3	3.2	6	10.4	16.5	10	12	ブランチエルボユニオン	6	空気、水	RRc	1/8	R1/8	￥5,580	￥4,898	￥4,898	￥5,388 （税込）	3日以内出荷返品不可
41397632	KQ2LU06-02AS CADデータダウンロード	1袋(10個)	28.9	10.4	16.5	28.4	33.6	13.3	3.2	6	10.4	16.5	10	14	ブランチエルボユニオン	6	空気、水	RRc	1/4	R1/4	￥5,580	￥4,898	￥4,898	￥5,388 （税込）	3日以内出荷返品不可
41397641	KQ2LU06-02NS CADデータダウンロード	1袋(10個)	28.9	10.4	16.5	28.4	33.6	13.3	3.2	6	10.4	16.5	10	14	ブランチエルボユニオン	6	空気、水	RRc	1/4	R1/4	￥5,910	￥5,198	￥5,198	￥5,718 （税込）	3日以内出荷返品不可
41397657	KQ2LU06-03AS CADデータダウンロード	1袋(10個)	29.9	10.4	16.5	29.8	35	13.3	3.2	6	10.4	16.5	10	17	ブランチエルボユニオン	6	空気、水	RRc	3/8	R3/8	￥6,360	￥5,598	￥5,598	￥6,158 （税込）	3日以内出荷返品不可
41397666	KQ2LU06-03NS CADデータダウンロード	1袋(10個)	29.9	10.4	16.5	29.8	35	13.3	3.2	6	10.4	16.5	10	17	ブランチエルボユニオン	6	空気、水	RRc	3/8	R3/8	￥6,910	￥5,998	￥5,998	￥6,598 （税込）	3日以内出荷返品不可
41397675	KQ2LU08-01AS CADデータダウンロード	1袋(10個)	29.2	13.2	18.2	25.7	32.3	14.2	4.2	8	13.2	18.2	13.1	14	ブランチエルボユニオン	8	空気、水	RRc	1/8	R1/8	￥5,920	￥4,998	￥4,998	￥5,498 （税込）	3日以内出荷返品不可
41397684	KQ2LU08-01NS CADデータダウンロード	1袋(10個)	29.2	13.2	18.2	25.7	32.3	14.2	4.2	8	13.2	18.2	13.1	14	ブランチエルボユニオン	8	空気、水	RRc	1/8	R1/8	￥6,250	￥5,598	￥5,598	￥6,158 （税込）	3日以内出荷返品不可
41397693	KQ2LU08-02AS CADデータダウンロード	1袋(10個)	32	13.2	18.2	30.1	36.7	14.2	4.2	8	13.2	18.2	13.1	14	ブランチエルボユニオン	8	空気、水	RRc	1/4	R1/4	￥6,140	￥5,398	￥5,398	￥5,938 （税込）	3日以内出荷返品不可
41397702	KQ2LU08-02NS CADデータダウンロード	1袋(10個)	32	13.2	18.2	30.1	36.7	14.2	4.2	8	13.2	18.2	13.1	14	ブランチエルボユニオン	8	空気、水	RRc	1/4	R1/4	￥6,470	￥5,598	￥5,598	￥6,158 （税込）	3日以内出荷返品不可
41397711	KQ2LU08-03AS CADデータダウンロード	1袋(10個)	33	13.2	18.2	31.5	38.1	14.2	4.2	8	13.2	18.2	13.1	17	ブランチエルボユニオン	8	空気、水	RRc	3/8	R3/8	￥6,460	￥5,698	￥5,698	￥6,268 （税込）	3日以内出荷返品不可
41397727	KQ2LU08-03NS CADデータダウンロード	1袋(10個)	33	13.2	18.2	31.5	38.1	14.2	4.2	8	13.2	18.2	13.1	17	ブランチエルボユニオン	8	空気、水	RRc	3/8	R3/8	￥7,010	￥5,998	￥5,998	￥6,598 （税込）	3日以内出荷返品不可
41397736	KQ2LU10-02AS CADデータダウンロード	1袋(5個)	35.5	15.9	20.3	32.2	40.2	15.6	4.2	8	15.9	20.3	15.9	17	ブランチエルボユニオン	10	空気、水	RRc	1/4	R1/4	￥3,780	￥3,398	￥3,398	￥3,738 （税込）	3日以内出荷返品不可
41397745	KQ2LU10-02NS CADデータダウンロード	1袋(5個)	35.5	15.9	20.3	32.2	40.2	15.6	4.2	8	15.9	20.3	15.9	17	ブランチエルボユニオン	10	空気、水	RRc	1/4	R1/4	￥4,060	￥3,598	￥3,598	￥3,958 （税込）	3日以内出荷返品不可
41397754	KQ2LU10-03AS CADデータダウンロード	1袋(5個)	36.5	15.9	20.3	33.6	41.6	15.6	4.2	8	15.9	20.3	15.9	17	ブランチエルボユニオン	10	空気、水	RRc	3/8	R3/8	￥3,950	￥3,398	￥3,398	￥3,738 （税込）	3日以内出荷返品不可
41397763	KQ2LU10-03NS CADデータダウンロード	1袋(5個)	36.5	15.9	20.3	33.6	41.6	15.6	4.2	8	15.9	20.3	15.9	17	ブランチエルボユニオン	10	空気、水	RRc	3/8	R3/8	￥4,230	￥3,698	￥3,698	￥4,068 （税込）	3日以内出荷返品不可
41397772	KQ2LU10-04AS CADデータダウンロード	1袋(5個)	39.4	15.9	20.3	37.8	45.8	15.6	4.2	8	15.9	20.3	15.9	22	ブランチエルボユニオン	10	空気、水	RRc	1/2	R1/2	￥4,330	￥3,798	￥3,798	￥4,178 （税込）	3日以内出荷返品不可
41397781	KQ2LU10-04NS CADデータダウンロード	1袋(5個)	39.4	15.9	20.3	37.8	45.8	15.6	4.2	8	15.9	20.3	15.9	22	ブランチエルボユニオン	10	空気、水	RRc	1/2	R1/2	￥4,770	￥3,998	￥3,998	￥4,398 （税込）	3日以内出荷返品不可
41397797	KQ2LU12-02AS CADデータダウンロード	1袋(5個)	38.9	18.5	22.5	34.4	43.6	17	4.2	8	18.5	22.5	17.9	19	ブランチエルボユニオン	12	空気、水	RRc	1/4	R1/4	￥4,330	￥3,798	￥3,798	￥4,178 （税込）	3日以内出荷返品不可
41397806	KQ2LU12-02NS CADデータダウンロード	1袋(5個)	38.9	18.5	22.5	34.4	43.6	17	4.2	8	18.5	22.5	17.9	19	ブランチエルボユニオン	12	空気、水	RRc	1/4	R1/4	￥4,660	￥4,198	￥4,198	￥4,618 （税込）	3日以内出荷返品不可
41397815	KQ2LU12-03AS CADデータダウンロード	1袋(5個)	39.9	18.5	22.5	35.8	45	17	4.2	8	18.5	22.5	17.9	19	ブランチエルボユニオン	12	空気、水	RRc	3/8	R3/8	￥4,440	￥3,898	￥3,898	￥4,288 （税込）	3日以内出荷返品不可
41397824	KQ2LU12-03NS CADデータダウンロード	1袋(5個)	39.9	18.5	22.5	35.8	45	17	4.2	8	18.5	22.5	17.9	19	ブランチエルボユニオン	12	空気、水	RRc	3/8	R3/8	￥4,770	￥3,998	￥3,998	￥4,398 （税込）	3日以内出荷返品不可
41397833	KQ2LU12-04AS CADデータダウンロード	1袋(5個)	42.8	18.5	22.5	40	49.2	17	4.2	8	18.5	22.5	17.9	22	ブランチエルボユニオン	12	空気、水	RRc	1/2	R1/2	￥4,660	￥4,198	￥4,198	￥4,618 （税込）	3日以内出荷返品不可
41397842	KQ2LU12-04NS CADデータダウンロード	1袋(5個)	42.8	18.5	22.5	40	49.2	17	4.2	8	18.5	22.5	17.9	22	ブランチエルボユニオン	12	空気、水	RRc	1/2	R1/2	￥5,100	￥4,498	￥4,498	￥4,948 （税込）	3日以内出荷返品不可
66115905	KQ2LU04-01AS	1個	-	-	-	-	-	-	-	-	-	-	-	10	-	4	-	-	-	R1/8	￥500	￥459	￥459	￥505 （税込）	翌々日出荷返品不可
66115921	KQ2LU04-02AS	1個	-	-	-	-	-	-	-	-	-	-	-	14	-	4	-	-	-	R1/4	￥520	￥459	￥459	￥505 （税込）	翌々日出荷返品不可
66115930	KQ2LU06-01AS	1個	-	-	-	-	-	-	-	-	-	-	-	12	-	6	-	-	-	R1/8	￥540	￥459	￥459	￥505 （税込）	翌々日出荷返品不可
66115939	KQ2LU06-02AS	1個	-	-	-	-	-	-	-	-	-	-	-	14	-	6	-	-	-	R1/4	￥560	￥499	￥499	￥549 （税込）	翌々日出荷返品不可
66115948	KQ2LU06-03AS	1個	-	-	-	-	-	-	-	-	-	-	-	17	-	6	-	-	-	R3/8	￥640	￥569	￥569	￥626 （税込）	翌々日出荷返品不可
66115957	KQ2LU08-01AS	1個	-	-	-	-	-	-	-	-	-	-	-	14	-	8	-	-	-	R1/8	￥600	￥508	￥508	￥559 （税込）	翌々日出荷返品不可
66115966	KQ2LU08-02AS	1個	-	-	-	-	-	-	-	-	-	-	-	14	-	8	-	-	-	R1/4	￥620	￥549	￥549	￥604 （税込）	翌々日出荷返品不可
66115975	KQ2LU08-03AS	1個	-	-	-	-	-	-	-	-	-	-	-	17	-	8	-	-	-	R3/8	￥650	￥579	￥579	￥637 （税込）	翌々日出荷返品不可
66115991	KQ2LU10-02AS	1個	-	-	-	-	-	-	-	-	-	-	-	17	-	10	-	-	-	R1/4	￥760	￥689	￥689	￥758 （税込）	翌々日出荷返品不可
66116000	KQ2LU10-03AS	1個	-	-	-	-	-	-	-	-	-	-	-	17	-	10	-	-	-	R3/8	￥790	￥689	￥689	￥758 （税込）	翌々日出荷返品不可
66116009	KQ2LU10-04AS	1個	-	-	-	-	-	-	-	-	-	-	-	22	-	10	-	-	-	R1/2	￥870	￥769	￥769	￥846 （税込）	翌々日出荷返品不可
66116018	KQ2LU12-02AS	1個	-	-	-	-	-	-	-	-	-	-	-	19	-	12	-	-	-	R1/4	￥870	￥769	￥769	￥846 （税込）	翌々日出荷返品不可
66116027	KQ2LU12-03AS	1個	-	-	-	-	-	-	-	-	-	-	-	19	-	12	-	-	-	R3/8	￥890	￥789	￥789	￥868 （税込）	翌々日出荷返品不可
66116036	KQ2LU12-04AS	1個	-	-	-	-	-	-	-	-	-	-	-	22	-	12	-	-	-	R1/2	￥940	￥849	￥849	￥934 （税込）	翌々日出荷返品不可
