ブランチユニオンワイ KQ2U インチサイズ

Name: ブランチユニオンワイ KQ2U インチサイズ
Brand: SMC

用途ワンタッチ管継手からの同一方向の分岐配管に使用。形状ブランチユニオンワイ使用流体空気、水色ボディー：白色系、リリースブッシュ：オレンジ使用圧力範囲-100kPa～1MPa保証耐圧力(MPa)3周囲温度および使用流体温度(℃)-5～60、水の場合：0～40(凍結なきこと)内容量1袋(10個)

注意

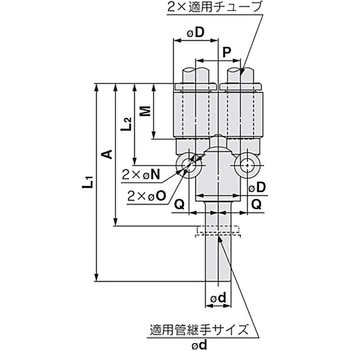

※寸法ΦDは最大径を意味します。

5件中 1～5件各品番毎の詳細は注文コードをクリックしてください

注文コード

品番

寸法A(mm)

寸法D(Φmm)

寸法L1(mm)

寸法L2(mm)

寸法M(mm)

寸法N(Φmm)

寸法O(Φmm)

寸法P(mm)

寸法Q(mm)

適合チューブ外径(inch)

参考基準価格 (税別)	販売価格(税別)	販売価格(税込)

出荷目安

数量

41397851

KQ2U01-99A

CADデータダウンロード

31.8

7.1

45.1

13.3

3.2

7.1

5.2

1/8

￥5,190

￥4,498

￥4,948(税込)

3日以内出荷

返品不可

41397867

KQ2U03-99A

CADデータダウンロード

31.5

8.2

44.8

18.2

13.3

3.2

8.2

5.7

5/32

￥5,580

￥4,898

￥5,388(税込)

3日以内出荷

返品不可

41397876

KQ2U05-99A

CADデータダウンロード

32.8

9.1

46.1

18.9

13.3

3.2

9.1

6.2

3/16

￥7,780

￥6,598

￥7,258(税込)

3日以内出荷

返品不可

41397885

KQ2U07-99A

CADデータダウンロード

33.5

11.1

46.8

20.2

13.3

11.1

7.6

1/4

￥5,780

￥4,998

￥5,498(税込)

3日以内出荷

返品不可

41397894

KQ2U09-99A

CADデータダウンロード

37.9

13.2

52.1

22.3

14.2

4.2

13.2

8.7

5/16

￥8,140

￥6,998

￥7,698(税込)

3日以内出荷

返品不可

各品番毎の詳細は注文コードをクリックしてください
