SMC

ブランチユニバーサルエルボ KQ2Z (シール剤付) インチサイズ

Name: ブランチユニバーサルエルボ KQ2Z (シール剤付) インチサイズ
Brand: SMC

ねじ規格

取付部：ANSI/ASME1.20.1(NPTねじ)、JIS B0208(ユニファイ細目ねじ)
ナット部：JIS B0208(ユニファイ細目ねじ)

用途ボディの六角頭部をボックスレンチで締付けると共に分岐配管用のエルボユニオン。形状ブランチユニバーサルエルボ使用流体空気、水使用圧力範囲-100kPa～1MPa色ボディー：白色系、リリースブッシュ：オレンジシール(ねじ部)シール剤付シール方式(おねじ)シール剤付ねじの種類NPT保証耐圧力(MPa)3周囲温度および使用流体温度(℃)-5～60、水の場合：0～40(凍結なきこと)内容量1袋(10個)

注意

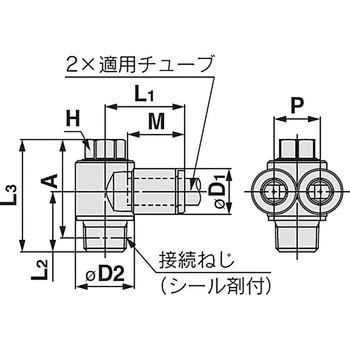

※寸法AはNPTねじのねじ込み後の参考寸法
※寸法ΦD1は最大径を意味します。

24件中 1～24件各品番毎の詳細は注文コードをクリックしてください

注文コード

品番

適合チューブ外径(inch)

接続ねじ

質量(g)

有効断面積(mm²)

管接続口径

参考基準価格 (税別)	販売価格(税別)	販売価格(税込)

出荷目安

数量

41398515

KQ2Z01-34AS

CADデータダウンロード

1/8

NPT1/8

14.1

(ナイロン)2.2
(ウレタン)1.9

1/8

￥6,400

￥5,598

￥6,158(税込)

9日以内出荷

返品不可

41398524

KQ2Z01-34NS

CADデータダウンロード

1/8

NPT1/8

14.1

(ナイロン)2.2
(ウレタン)1.9

1/8

￥6,620

￥5,698

￥6,268(税込)

9日以内出荷

返品不可

41398533

KQ2Z03-34AS

CADデータダウンロード

5/32

NPT1/8

14.4

(ナイロン)2.9
(ウレタン)2.9

1/8

￥6,200

￥5,398

￥5,938(税込)

3日以内出荷

返品不可

41398542

KQ2Z03-34NS

CADデータダウンロード

5/32

NPT1/8

14.4

(ナイロン)2.9
(ウレタン)2.9

1/8

￥6,420

￥5,598

￥6,158(税込)

3日以内出荷

返品不可

41398551

KQ2Z05-34AS

CADデータダウンロード

3/16

NPT1/8

14.7

(ナイロン)4.5
(ウレタン)3.7

1/8

￥6,420

￥5,598

￥6,158(税込)

9日以内出荷

返品不可

41398567

KQ2Z05-34NS

CADデータダウンロード

3/16

NPT1/8

14.7

(ナイロン)4.5
(ウレタン)3.7

1/8

￥6,750

￥5,698

￥6,268(税込)

9日以内出荷

返品不可

41398576

KQ2Z07-34AS

CADデータダウンロード

1/4

NPT1/8

15.2

(ナイロン)7.5
(ウレタン)6.6

1/8

￥6,420

￥5,598

￥6,158(税込)

3日以内出荷

返品不可

41398585

KQ2Z07-34NS

CADデータダウンロード

1/4

NPT1/8

15.2

(ナイロン)7.5
(ウレタン)6.6

1/8

￥6,750

￥5,698

￥6,268(税込)

9日以内出荷

返品不可

41398594

KQ2Z07-35AS

CADデータダウンロード

1/4

NPT1/4

29.5

(ナイロン)7.7
(ウレタン)6.6

1/4

￥7,780

￥6,598

￥7,258(税込)

3日以内出荷

返品不可

41398603

KQ2Z07-35NS

CADデータダウンロード

1/4

NPT1/4

29.5

(ナイロン)7.7
(ウレタン)6.6

1/4

￥8,330

￥7,298

￥8,028(税込)

3日以内出荷

返品不可

41398612

KQ2Z09-34AS

CADデータダウンロード

5/16

NPT1/8

24.1

(ナイロン)20.5
(ウレタン)14.2

1/8

￥7,220

￥6,298

￥6,928(税込)

9日以内出荷

返品不可

41398621

KQ2Z09-34NS

CADデータダウンロード

5/16

NPT1/8

24.1

(ナイロン)20.5
(ウレタン)14.2

1/8

￥7,550

￥6,598

￥7,258(税込)

9日以内出荷

返品不可

41398637

KQ2Z09-35AS

CADデータダウンロード

5/16

NPT1/4

(ナイロン)20.5
(ウレタン)14.2

1/4

￥7,780

￥6,598

￥7,258(税込)

9日以内出荷

返品不可

41398646

KQ2Z09-35NS

CADデータダウンロード

5/16

NPT1/4

(ナイロン)20.5
(ウレタン)14.2

1/4

￥8,330

￥7,298

￥8,028(税込)

9日以内出荷

返品不可

41398655

KQ2Z09-36AS

CADデータダウンロード

5/16

NPT3/8

(ナイロン)20.5
(ウレタン)14.2

3/8

￥10,420

￥8,898

￥9,788(税込)

3日以内出荷

返品不可

41398664

KQ2Z09-36NS

CADデータダウンロード

5/16

NPT3/8

(ナイロン)20.5
(ウレタン)14.2

3/8

￥10,970

￥9,498

￥10,448(税込)

9日以内出荷

返品不可

41398673

KQ2Z11-35AS

CADデータダウンロード

3/8

NPT1/4

40.7

(ナイロン)23.4
(ウレタン)19.3

1/4

￥8,960

￥7,698

￥8,468(税込)

9日以内出荷

返品不可

41398682

KQ2Z11-35NS

CADデータダウンロード

3/8

NPT1/4

40.7

(ナイロン)23.4
(ウレタン)19.3

1/4

￥9,620

￥8,498

￥9,348(税込)

9日以内出荷

返品不可

41398691

KQ2Z11-36AS

CADデータダウンロード

3/8

NPT3/8

48.4

(ナイロン)23.4
(ウレタン)19.3

3/8

￥10,420

￥8,898

￥9,788(税込)

3日以内出荷

返品不可

41398707

KQ2Z11-36NS

CADデータダウンロード

3/8

NPT3/8

48.4

(ナイロン)23.4
(ウレタン)19.3

3/8

￥11,080

￥9,498

￥10,448(税込)

3日以内出荷

返品不可

41398716

KQ2Z13-36AS

CADデータダウンロード

1/2

NPT3/8

69.5

(ナイロン)38.8
(ウレタン)34.3

3/8

￥11,280

￥9,798

￥10,778(税込)

9日以内出荷

返品不可

41398725

KQ2Z13-36NS

CADデータダウンロード

1/2

NPT3/8

69.5

(ナイロン)38.8
(ウレタン)34.3

3/8

￥12,160

￥9,998

￥10,998(税込)

9日以内出荷

返品不可

41398734

KQ2Z13-37AS

CADデータダウンロード

1/2

NPT1/2

88.1

(ナイロン)38.8
(ウレタン)34.3

1/2

￥13,060

￥11,980

￥13,178(税込)

9日以内出荷

返品不可

41398743

KQ2Z13-37NS

CADデータダウンロード

1/2

NPT1/2

88.1

(ナイロン)38.8
(ウレタン)34.3

1/2

￥14,270

￥13,980

￥15,378(税込)

3日以内出荷

返品不可

各品番毎の詳細は注文コードをクリックしてください
