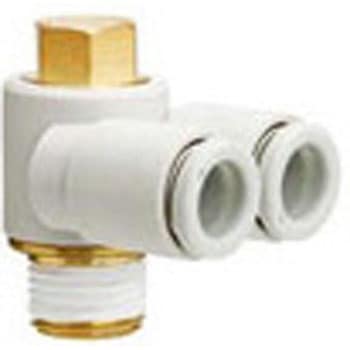

ブランチユニバーサルエルボ KQ2Z (シール剤付) ミリサイズ
ねじ規格
取付部:JIS B0203(管用テーパねじ)、JIS B0205(メートル並目ねじ)
ナット部:JIS B0205(メートル細目ねじ)
用途ボディの六角頭部をボックスレンチで締付けると共に分岐配管用のエルボユニオン。
形状ブランチユニバーサルエルボ
色ボディー:白色系、リリースブッシュ:ライトグレー
シール(ねじ部)シール剤付
シール方式(おねじ)シール剤付
ねじの種類RRc
使用流体空気、水
使用圧力範囲-100kPa~1MPa
保証耐圧力(MPa)3
周囲温度および使用流体温度(℃)-5~60、水の場合:0~40(凍結なきこと)
ナット部:JIS B0205(メートル細目ねじ)
注意
※当商品は、生産状況含め、ご注文の都度仕入先に納期の確認が必要なため【仮納期】を表示しております。ご注文後、仕入先に納期を確認し、出荷予定日に変更がある場合はご連絡いたします。メーカーからのご案内が届きましたらご確認をお願いいたします。※出荷遅れ通知や注文確認書が複数回届く場合がございます。後に届く最新のご案内にて出荷予定日のご確認をお願いいたします。
※当商品は、生産状況含め、ご注文の都度仕入先に納期の確認が必要なため【仮納期】を表示しております。ご注文後、仕入先に納期を確認し、出荷予定日に変更がある場合はご連絡いたします。メーカーからのご案内が届きましたらご確認をお願いいたします。
※出荷遅れ通知や注文確認書が複数回届く場合がございます。後に届く最新のご案内にて出荷予定日のご確認をお願いいたします。
※寸法ΦD1は最大径を意味します。
※寸法AはRねじのねじ込み後の参考寸法
