メスエルボ KQ2LF インチサイズ

Name: メスエルボ KQ2LF インチサイズ
Brand: SMC

ねじ規格

取付部：ANSI/ASME1.20.1(NPTねじ)、JIS B0208(ユニファイ細目ねじ)
ナット部：JIS B0208(ユニファイ細目ねじ)

用途おねじ部からの直角方向の配管に使用。形状メスエルボ使用流体空気、水ねじの種類NPT色ボディー：白色系、リリースブッシュ：オレンジ使用圧力範囲-100kPa～1MPa保証耐圧力(MPa)3周囲温度および使用流体温度(℃)-5～60、水の場合：0～40(凍結なきこと)内容量1袋(10個)

注意

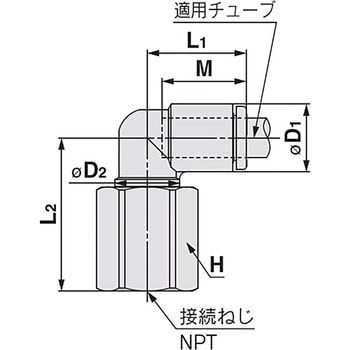

※寸法ΦD1は最大径を意味します。

24件中 1～24件各品番毎の詳細は注文コードをクリックしてください

注文コード

品番

寸法D1(Φmm)

寸法D2(Φmm)

寸法L1(mm)

寸法L2(mm)

寸法M(mm)

六角対辺H(mm)

適合チューブ外径(inch)

管接続口径

接続ねじ

参考基準価格 (税別)	販売価格(税別)	販売価格(税込)

出荷目安

数量

41399355

KQ2LF01-34A

CADデータダウンロード

7.1

14.5

22.8

13.3

14.29

1/8

NPT1/8

￥4,180

￥3,698

￥4,068(税込)

3日以内出荷

返品不可

41399364

KQ2LF01-34N

CADデータダウンロード

7.1

14.5

22.8

13.3

14.29

1/8

NPT1/8

￥4,400

￥3,898

￥4,288(税込)

3日以内出荷

返品不可

41399373

KQ2LF01-35A

CADデータダウンロード

7.1

14.5

26.3

13.3

17.46

1/8

1/4

NPT1/4

￥4,460

￥3,998

￥4,398(税込)

3日以内出荷

返品不可

41399382

KQ2LF01-35N

CADデータダウンロード

7.1

14.5

26.3

13.3

17.46

1/8

1/4

NPT1/4

￥4,790

￥4,198

￥4,618(税込)

9日以内出荷

返品不可

41399391

KQ2LF03-34A

CADデータダウンロード

8.2

14.8

22.4

13.3

14.29

5/32

1/8

NPT1/8

￥4,180

￥3,698

￥4,068(税込)

3日以内出荷

返品不可

41399407

KQ2LF03-34N

CADデータダウンロード

8.2

14.8

22.4

13.3

14.29

5/32

1/8

NPT1/8

￥4,400

￥3,898

￥4,288(税込)

3日以内出荷

返品不可

41399416

KQ2LF03-35A

CADデータダウンロード

8.2

14.8

26.9

13.3

17.46

5/32

1/4

NPT1/4

￥4,460

￥3,998

￥4,398(税込)

9日以内出荷

返品不可

41399425

KQ2LF03-35N

CADデータダウンロード

8.2

14.8

26.9

13.3

17.46

5/32

1/4

NPT1/4

￥4,790

￥4,198

￥4,618(税込)

3日以内出荷

返品不可

41399434

KQ2LF07-34A

CADデータダウンロード

11.1

15.6

23.9

13.3

14.29

1/4

1/8

NPT1/8

￥4,240

￥3,798

￥4,178(税込)

3日以内出荷

返品不可

41399443

KQ2LF07-34N

CADデータダウンロード

11.1

15.6

23.9

13.3

14.29

1/4

1/8

NPT1/8

￥4,460

￥3,998

￥4,398(税込)

3日以内出荷

返品不可

41399452

KQ2LF07-35A

CADデータダウンロード

11.1

15.6

28.4

13.3

17.46

1/4

NPT1/4

￥4,620

￥3,998

￥4,398(税込)

3日以内出荷

返品不可

41399461

KQ2LF07-35N

CADデータダウンロード

11.1

15.6

28.4

13.3

17.46

1/4

NPT1/4

￥4,950

￥4,398

￥4,838(税込)

3日以内出荷

返品不可

41399477

KQ2LF07-36A

CADデータダウンロード

11.1

15.6

28.9

13.3

22.23

1/4

3/8

NPT3/8

￥5,550

￥4,798

￥5,278(税込)

9日以内出荷

返品不可

41399486

KQ2LF07-36N

CADデータダウンロード

11.1

15.6

28.9

13.3

22.23

1/4

3/8

NPT3/8

￥5,880

￥4,998

￥5,498(税込)

3日以内出荷

返品不可

41399495

KQ2LF11-35A

CADデータダウンロード

15.4

19.3

27.1

15.6

17.46

3/8

1/4

NPT1/4

￥6,820

￥5,998

￥6,598(税込)

3日以内出荷

返品不可

41399504

KQ2LF11-35N

CADデータダウンロード

15.4

19.3

27.1

15.6

17.46

3/8

1/4

NPT1/4

￥7,150

￥6,298

￥6,928(税込)

9日以内出荷

返品不可

41399513

KQ2LF11-36A

CADデータダウンロード

15.4

19.3

33.3

15.6

22.23

3/8

NPT3/8

￥6,980

￥5,998

￥6,598(税込)

3日以内出荷

返品不可

41399522

KQ2LF11-36N

CADデータダウンロード

15.4

19.3

33.3

15.6

22.23

3/8

NPT3/8

￥7,310

￥6,398

￥7,038(税込)

3日以内出荷

返品不可

41399531

KQ2LF11-37A

CADデータダウンロード

15.4

19.3

36.3

15.6

23.81

3/8

1/2

NPT1/2

￥8,300

￥7,298

￥8,028(税込)

9日以内出荷

返品不可

41399547

KQ2LF11-37N

CADデータダウンロード

15.4

19.3

36.3

15.6

23.81

3/8

1/2

NPT1/2

￥8,960

￥7,898

￥8,688(税込)

3日以内出荷

返品不可

41399556

KQ2LF13-36A

CADデータダウンロード

19.3

21.8

30.4

22.23

1/2

3/8

NPT3/8

￥8,300

￥7,298

￥8,028(税込)

3日以内出荷

返品不可

41399565

KQ2LF13-36N

CADデータダウンロード

19.3

21.8

30.4

22.23

1/2

3/8

NPT3/8

￥8,630

￥7,498

￥8,248(税込)

3日以内出荷

返品不可

41399574

KQ2LF13-37A

CADデータダウンロード

19.3

21.8

33.4

23.81

1/2

NPT1/2

￥9,980

￥8,598

￥9,458(税込)

3日以内出荷

返品不可

41399583

KQ2LF13-37N

CADデータダウンロード

19.3

21.8

33.4

23.81

1/2

NPT1/2

￥10,640

￥8,898

￥9,788(税込)

3日以内出荷

返品不可

各品番毎の詳細は注文コードをクリックしてください
