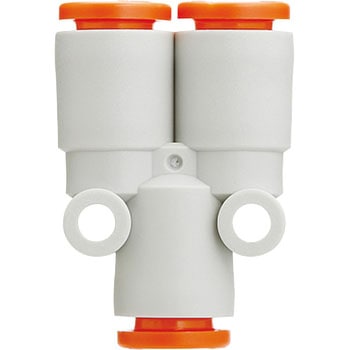

ユニオンワイ KQ2U インチサイズ

Name: ユニオンワイ KQ2U インチサイズ
Brand: SMC

用途同一方向のチューブ同士の分岐接続に使用。形状ユニオンワイ使用流体空気、水色ボディー：白色系、リリースブッシュ：オレンジ使用圧力範囲-100kPa～1MPa 保証耐圧力(MPa)3 周囲温度および使用流体温度(℃)-5～60、水の場合：0～40(凍結なきこと) 内容量1袋(10個)

注意

※寸法ΦDは最大径を意味します。

お気に入りに追加

6件中 1～6件各品番毎の詳細は注文コードをクリックしてください

注文コード	品番選択解除 KQ2U01-00A KQ2U03-00A KQ2U05-00A KQ2U07-00A KQ2U09-00A KQ2U11-00A	寸法D(Φmm) 選択解除 7.1 8.2 9.1 11.1 13.2 15.4	寸法L1(mm) 選択解除 28.9 29 29.6 30.3 33.2 36.7	寸法L2(mm) 選択解除 18 18.2 18.9 20.2 22.3 24.6	寸法M(mm) 選択解除 13.3 14.2 15.6	寸法N(Φmm) 選択解除 3.2 4 4.2	寸法O(Φmm) 選択解除 6 8	寸法P(mm) 選択解除 7.1 8.2 9.1 11.1 13.2 15.4	寸法Q(mm) 選択解除 5.2 5.7 6.2 7.6 8.7 9.9	適合チューブ外径(inch) 選択解除 1/8 5/32 3/16 1/4 5/16 3/8	参考基準価格(税別)	通常価格(税別)	販売価格(税別)	販売価格(税込)	出荷目安
41400712	KQ2U01-00A CADデータダウンロード	7.1	28.9	18	13.3	3.2	6	7.1	5.2	1/8	￥5,100	￥4,398	￥4,398	￥4,838 （税込）	当日出荷
41400721	KQ2U03-00A CADデータダウンロード	8.2	29	18.2	13.3	3.2	6	8.2	5.7	5/32	￥5,060	￥4,498	￥4,498	￥4,948 （税込）	4日以内出荷返品不可
41400737	KQ2U05-00A CADデータダウンロード	9.1	29.6	18.9	13.3	3.2	6	9.1	6.2	3/16	￥5,970	￥5,298	￥5,298	￥5,828 （税込）	4日以内出荷返品不可
41400746	KQ2U07-00A CADデータダウンロード	11.1	30.3	20.2	13.3	4	8	11.1	7.6	1/4	￥5,300	￥4,798	￥4,798	￥5,278 （税込）	当日出荷
41400755	KQ2U09-00A CADデータダウンロード	13.2	33.2	22.3	14.2	4.2	8	13.2	8.7	5/16	￥6,310	￥5,598	￥5,598	￥6,158 （税込）	4日以内出荷返品不可
41400764	KQ2U11-00A CADデータダウンロード	15.4	36.7	24.6	15.6	4.2	8	15.4	9.9	3/8	￥8,660	￥7,598	￥7,598	￥8,358 （税込）	4日以内出荷返品不可
