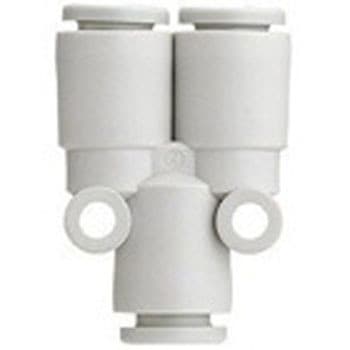

ユニオンワイ KQ2U ミリサイズ

Name: ユニオンワイ KQ2U ミリサイズ
Brand: SMC

用途同一方向のチューブ同士の分岐接続に使用。形状ユニオンワイ使用流体空気、水色ボディー：白色系、リリースブッシュ：ライトグレー使用圧力範囲-100kPa～1MPa 保証耐圧力(MPa)3 周囲温度および使用流体温度(℃)-5～60、水の場合：0～40(凍結なきこと)

注意

※寸法ΦDは最大径を意味します。

お気に入りに追加

8件中 1～8件各品番毎の詳細は注文コードをクリックしてください

注文コード	品番選択解除 KQ2U02-00A KQ2U04-00A KQ2U06-00A KQ2U08-00A KQ2U10-00A KQ2U12-00A KQ2U16-00A KQ2U23-00A	内容量選択解除 1袋(5個)1袋(10個)	寸法D(Φmm) 選択解除 5.8 7.1 8.2 10.4 13.2 15.9 18.5 23.8	寸法L1(mm) 選択解除 25.8 28.9 29 30.1 33.2 37.1 41.1 51.5	寸法L2(mm) 選択解除 16.1 18 18.2 19.4 22.3 25 27.8 35	寸法M(mm) 選択解除 11.9 13.3 14.2 15.6 17 20.6	寸法N(Φmm) 選択解除 3.2 4.2	寸法O(Φmm) 選択解除 6 8	寸法P(mm) 選択解除 5.8 7.15 8.2 10.4 13.2 15.9 18.5 23.8	寸法Q(mm) 選択解除 4.5 5.2 5.7 6.8 8.7 10.1 11.4 14	適合チューブ外径(Φmm) 選択解除 2 3.2 4 6 8 10 12 16	参考基準価格(税別)	通常価格(税別)	販売価格(税別)	販売価格(税込)	出荷目安
41400773	KQ2U02-00A CADデータダウンロード	1袋(10個)	5.8	25.8	16.1	11.9	3.2	6	5.8	4.5	2	￥5,920	￥4,998	￥4,998	￥5,498 （税込）	4日以内出荷
41400782	KQ2U04-00A CADデータダウンロード	1袋(10個)	8.2	29	18.2	13.3	3.2	6	8.2	5.7	4	￥5,100	￥4,598	￥4,598	￥5,058 （税込）	当日出荷
41400791	KQ2U06-00A CADデータダウンロード	1袋(10個)	10.4	30.1	19.4	13.3	3.2	6	10.4	6.8	6	￥5,300	￥4,798	￥4,798	￥5,278 （税込）	当日出荷
41400807	KQ2U08-00A CADデータダウンロード	1袋(10個)	13.2	33.2	22.3	14.2	4.2	8	13.2	8.7	8	￥6,400	￥5,798	￥5,798	￥6,378 （税込）	欠品中
41400816	KQ2U10-00A CADデータダウンロード	1袋(5個)	15.9	37.1	25	15.6	4.2	8	15.9	10.1	10	￥3,500	￥3,198	￥3,198	￥3,518 （税込）	当日出荷
41400825	KQ2U12-00A CADデータダウンロード	1袋(5個)	18.5	41.1	27.8	17	4.2	8	18.5	11.4	12	￥4,300	￥3,898	￥3,898	￥4,288 （税込）	当日出荷
41400834	KQ2U16-00A CADデータダウンロード	1袋(5個)	23.8	51.5	35	20.6	4.2	8	23.8	14	16	￥6,800	￥5,898	￥5,898	￥6,488 （税込）	当日出荷
41400843	KQ2U23-00A CADデータダウンロード	1袋(10個)	7.1	28.9	18	13.3	3.2	6	7.15	5.2	3.2	￥5,060	￥4,498	￥4,498	￥4,948 （税込）	4日以内出荷返品不可
