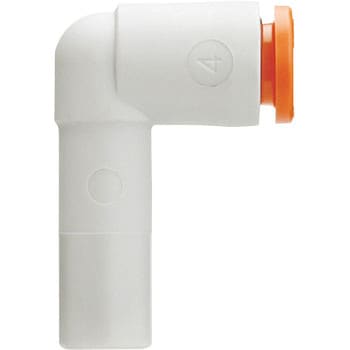

レジューサエルボ KQ2L インチサイズ

Name: レジューサエルボ KQ2L インチサイズ
Brand: SMC

用途ワンタッチ管継手からのチューブ取り出し方向の90度変更と共にサイズダウンに使用。形状レジューサエルボ使用流体空気、水色ボディー：白色系、リリースブッシュ：オレンジ使用圧力範囲-100kPa～1MPa 保証耐圧力(MPa)3 周囲温度および使用流体温度(℃)-5～60、水の場合：0～40(凍結なきこと) 内容量1袋(10個)

注意

※寸法ΦD1は最大径を意味します。

お気に入りに追加

12件中 1～12件各品番毎の詳細は注文コードをクリックしてください

注文コード	品番選択解除 KQ2L01-03A KQ2L01-05A KQ2L01-07A KQ2L03-05A KQ2L03-07A KQ2L05-07A KQ2L05-09A KQ2L07-09A KQ2L07-11A KQ2L09-11A KQ2L09-13A KQ2L11-13A	寸法A(mm) 選択解除 11.9 12.8 14.1 14.7 18.6 19.9 20.3 21 22 25.1 25.2 27.2	寸法D1(Φmm) 選択解除 6.4 7.2 8 10 12	寸法D2(Φmm) 選択解除 6.4 7.2 8 10 12	寸法L1(mm) 選択解除 14.5 14.8 15 15.6 18.8 19.1	寸法L2(mm) 選択解除 21.1 21.6 23.9 24.5 28.4 29.1 30 30.7 31.1 34.1 35.6 36.5	寸法M(mm) 選択解除 13.3 14.2 15.6	六角対辺H(mm) 選択解除 7.1 8.2 9.1 11.1 13.2 15.4	適合チューブ外径(inch) 選択解除 1/8 5/32 3/16 1/4 5/16 3/8	参考基準価格(税別)	通常価格(税別)	販売価格(税別)	販売価格(税込)	出荷目安
41403363	KQ2L01-03A CADデータダウンロード	14.1	6.4	6.4	14.5	23.9	13.3	7.1	1/8	￥3,800	￥3,398	￥3,398	￥3,738 （税込）	3日以内出荷返品不可
41403372	KQ2L01-05A CADデータダウンロード	18.6	6.4	6.4	14.5	28.4	13.3	7.1	1/8	￥3,910	￥3,500	￥3,500	￥3,850 （税込）	9日以内出荷返品不可
41403381	KQ2L01-07A CADデータダウンロード	14.7	6.4	6.4	14.5	24.5	13.3	7.1	1/8	￥3,840	￥3,398	￥3,398	￥3,738 （税込）	3日以内出荷返品不可
41403397	KQ2L03-05A CADデータダウンロード	19.9	7.2	7.2	14.8	29.1	13.3	8.2	5/32	￥3,910	￥3,500	￥3,500	￥3,850 （税込）	9日以内出荷返品不可
41403406	KQ2L03-07A CADデータダウンロード	11.9	7.2	7.2	14.8	21.1	13.3	8.2	5/32	￥3,910	￥3,500	￥3,500	￥3,850 （税込）	3日以内出荷返品不可
41403415	KQ2L05-07A CADデータダウンロード	12.8	8	8	15	21.6	13.3	9.1	3/16	￥3,910	￥3,500	￥3,500	￥3,850 （税込）	3日以内出荷返品不可
41403424	KQ2L05-09A CADデータダウンロード	20.3	8	8	15	30	13.3	9.1	3/16	￥3,910	￥3,500	￥3,500	￥3,850 （税込）	9日以内出荷返品不可
41403433	KQ2L07-09A CADデータダウンロード	22	8	8	15.6	30.7	13.3	11.1	1/4	￥4,010	￥3,500	￥3,500	￥3,850 （税込）	3日以内出荷返品不可
41403442	KQ2L07-11A CADデータダウンロード	21	8	8	15.6	31.1	13.3	11.1	1/4	￥4,110	￥3,698	￥3,698	￥4,068 （税込）	3日以内出荷返品不可
41403451	KQ2L09-11A CADデータダウンロード	25.1	10	10	18.8	34.1	14.2	13.2	5/16	￥4,330	￥3,898	￥3,898	￥4,288 （税込）	3日以内出荷返品不可
41403467	KQ2L09-13A CADデータダウンロード	25.2	10	10	18.8	35.6	14.2	13.2	5/16	￥5,160	￥4,498	￥4,498	￥4,948 （税込）	3日以内出荷返品不可
41403476	KQ2L11-13A CADデータダウンロード	27.2	12	12	19.1	36.5	15.6	15.4	3/8	￥5,260	￥4,698	￥4,698	￥5,168 （税込）	3日以内出荷返品不可
