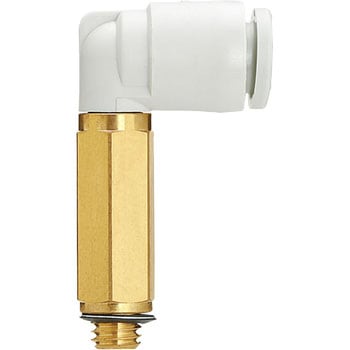

ロングエルボユニオン KQ2W (ガスケットシール) ミリサイズ

ロングエルボユニオン KQ2W (ガスケットシール) ミリサイズ SMC ロングエルボユニオン KQ2W (ガスケットシール) ミリサイズ SMC ロングエルボユニオン KQ2W (ガスケットシール) ミリサイズ SMC

用途基本的にはエルボユニオンと同一に使用。相違点は配管を立体化して継手の干渉を防止する場合に使用。 形状ロングエルボユニオン 使用流体空気、水 ボディー:白色系、リリースブッシュ:ライトグレー 使用圧力範囲-100kPa~1MPa 保証耐圧力(MPa)3 周囲温度および使用流体温度(℃)-5~60、水の場合:0~40(凍結なきこと)
注意
※寸法ΦD1は最大径を意味します。
お気に入りに追加
39件中 1~39件 各品番毎の詳細は注文コードをクリックしてください
注文コード
寸法D2(Φmm)
六角対辺H(mm)
適合チューブ外径(Φmm)
ねじの種類
参考基準価格(税別) 販売価格(税別) 販売価格(税込) 出荷目安 数量
41404002 KQ2W02-M3G
CADデータダウンロード
1袋(10個) 19.1 5.8 5.5 12.6 18.8 11.9 5.5 2 M M3×0.5 M3×0.5
5,920
4,998
5,498 (税込)
4日以内出荷

返品不可
41404011 KQ2W02-M5A
CADデータダウンロード
1袋(10個) 19.2 5.8 5.5 12.6 19.3 11.9 7 2 M M5×0.8 M5×0.8
4,330
3,798
4,178 (税込)
13日以内出荷

返品不可
41404027 KQ2W02-M5N
CADデータダウンロード
1袋(10個) 19.2 5.8 5.5 12.6 19.3 11.9 7 2 M M5×0.8 M5×0.8
4,550
3,998
4,398 (税込)
4日以内出荷

返品不可
41404036 KQ2W04-M3G
CADデータダウンロード
1袋(10個) 24.5 8.2 7 15.4 23 13.3 7 4 M M3×0.5 M3×0.5
7,610
6,598
7,258 (税込)
4日以内出荷

返品不可
41404045 KQ2W04-M5A
CADデータダウンロード
1袋(10個) 26.8 8.2 7 15.4 25.7 13.3 7 4 M M5×0.8 M5×0.8
4,510
3,898
4,288 (税込)
当日出荷
41404054 KQ2W04-M5N
CADデータダウンロード
1袋(10個) 26.8 8.2 7 15.4 25.7 13.3 7 4 M M5×0.8 M5×0.8
4,730
4,298
4,728 (税込)
当日出荷
41404063 KQ2W04-U01A
CADデータダウンロード
1袋(10個) 23.4 8.2 10 14.8 24.1 13.3 10 4 Uni 1/8 Uni1/8
5,140
4,498
4,948 (税込)
4日以内出荷

返品不可
41404072 KQ2W04-U01N
CADデータダウンロード
1袋(10個) 23.4 8.2 10 14.8 24.1 13.3 10 4 Uni 1/8 Uni1/8
5,470
4,798
5,278 (税込)
4日以内出荷

返品不可
41404081 KQ2W04-U02A
CADデータダウンロード
1袋(10個) 27.8 8.2 10 14.8 30.1 13.3 14 4 Uni 1/4 Uni1/4
5,560
4,798
5,278 (税込)
4日以内出荷

返品不可
41404097 KQ2W04-U02N
CADデータダウンロード
1袋(10個) 27.8 8.2 10 14.8 30.1 13.3 14 4 Uni 1/4 Uni1/4
5,890
5,298
5,828 (税込)
10日以内出荷

返品不可
41404106 KQ2W06-M5A
CADデータダウンロード
1袋(10個) 29.6 10.4 7 14.5 27.4 13.3 7 6 M M5×0.8 M5×0.8
4,510
3,898
4,288 (税込)
当日出荷
41404115 KQ2W06-M5N
CADデータダウンロード
1袋(10個) 29.6 10.4 7 14.5 27.4 13.3 7 6 M M5×0.8 M5×0.8
4,730
4,298
4,728 (税込)
当日出荷
41404124 KQ2W06-U01A
CADデータダウンロード
1袋(10個) 25.6 10.4 10 15.5 25.2 13.3 10 6 Uni 1/8 Uni1/8
5,140
4,498
4,948 (税込)
4日以内出荷

返品不可
41404133 KQ2W06-U01N
CADデータダウンロード
1袋(10個) 25.6 10.4 10 15.5 25.2 13.3 10 6 Uni 1/8 Uni1/8
5,470
4,798
5,278 (税込)
4日以内出荷

返品不可
41404142 KQ2W06-U02A
CADデータダウンロード
1袋(10個) 30 10.4 10 15.5 31.2 13.3 14 6 Uni 1/4 Uni1/4
5,560
4,798
5,278 (税込)
4日以内出荷

返品不可
41404151 KQ2W06-U02N
CADデータダウンロード
1袋(10個) 30 10.4 10 15.5 31.2 13.3 14 6 Uni 1/4 Uni1/4
5,890
5,298
5,828 (税込)
4日以内出荷

返品不可
41404167 KQ2W06-U03A
CADデータダウンロード
1袋(10個) 31.1 10.4 10 15.5 32.3 13.3 17 6 Uni 3/8 Uni3/8
8,050
6,698
7,368 (税込)
4日以内出荷

返品不可
41404176 KQ2W06-U03N
CADデータダウンロード
1袋(10個) 31.1 10.4 10 15.5 32.3 13.3 17 6 Uni 3/8 Uni3/8
8,600
7,398
8,138 (税込)
10日以内出荷

返品不可
41404185 KQ2W08-U01A
CADデータダウンロード
1袋(10個) 28.4 13.2 10 16.4 26.6 14.2 10 8 Uni 1/8 Uni1/8
6,110
5,498
6,048 (税込)
当日出荷
41404194 KQ2W08-U01N
CADデータダウンロード
1袋(10個) 28.4 13.2 10 16.4 26.6 14.2 10 8 Uni 1/8 Uni1/8
6,440
5,598
6,158 (税込)
4日以内出荷

返品不可
41404203 KQ2W08-U02A
CADデータダウンロード
1袋(10個) 35.6 13.2 12 17.2 35.4 14.2 14 8 Uni 1/4 Uni1/4
6,430
5,598
6,158 (税込)
4日以内出荷

返品不可
41404212 KQ2W08-U02N
CADデータダウンロード
1袋(10個) 35.6 13.2 12 17.2 35.4 14.2 14 8 Uni 1/4 Uni1/4
6,980
5,998
6,598 (税込)
4日以内出荷

返品不可
41404221 KQ2W08-U03A
CADデータダウンロード
1袋(10個) 36.7 13.2 12 17.2 36.5 14.2 17 8 Uni 3/8 Uni3/8
8,460
7,398
8,138 (税込)
4日以内出荷

返品不可
41404237 KQ2W08-U03N
CADデータダウンロード
1袋(10個) 36.7 13.2 12 17.2 36.5 14.2 17 8 Uni 3/8 Uni3/8
9,120
7,798
8,578 (税込)
10日以内出荷

返品不可
41404246 KQ2W10-U02A
CADデータダウンロード
1袋(5個) 50.1 15.9 17 19.3 48.5 15.6 17 10 Uni 1/4 Uni1/4
4,120
3,598
3,958 (税込)
4日以内出荷

返品不可
41404255 KQ2W10-U02N
CADデータダウンロード
1袋(5個) 50.1 15.9 17 19.3 48.5 15.6 17 10 Uni 1/4 Uni1/4
4,560
3,998
4,398 (税込)
4日以内出荷

返品不可
41404264 KQ2W10-U03A
CADデータダウンロード
1袋(5個) 47.4 15.9 17 19.3 45.8 15.6 17 10 Uni 3/8 Uni3/8
4,230
3,698
4,068 (税込)
4日以内出荷

返品不可
41404273 KQ2W10-U03N
CADデータダウンロード
1袋(5個) 47.4 15.9 17 19.3 45.8 15.6 17 10 Uni 3/8 Uni3/8
4,670
4,198
4,618 (税込)
10日以内出荷

返品不可
41404282 KQ2W10-U04A
CADデータダウンロード
1袋(5個) 52.8 15.9 17 19.3 53.4 15.6 22 10 Uni 1/2 Uni1/2
5,310
4,498
4,948 (税込)
4日以内出荷

返品不可
41404291 KQ2W10-U04N
CADデータダウンロード
1袋(5個) 52.8 15.9 17 19.3 53.4 15.6 22 10 Uni 1/2 Uni1/2
6,020
5,298
5,828 (税込)
10日以内出荷

返品不可
41404307 KQ2W12-U02A
CADデータダウンロード
1袋(5個) 52.7 18.5 17 21.5 49.8 17 17 12 Uni 1/4 Uni1/4
4,340
3,798
4,178 (税込)
4日以内出荷

返品不可
41404316 KQ2W12-U02N
CADデータダウンロード
1袋(5個) 52.7 18.5 17 21.5 49.8 17 17 12 Uni 1/4 Uni1/4
4,780
3,998
4,398 (税込)
10日以内出荷

返品不可
41404325 KQ2W12-U03A
CADデータダウンロード
1袋(5個) 50 18.5 17 21.5 47.1 17 17 12 Uni 3/8 Uni3/8
4,400
3,898
4,288 (税込)
4日以内出荷

返品不可
41404334 KQ2W12-U03N
CADデータダウンロード
1袋(5個) 50 18.5 17 21.5 47.1 17 17 12 Uni 3/8 Uni3/8
4,840
4,298
4,728 (税込)
10日以内出荷

返品不可
41404343 KQ2W12-U04A
CADデータダウンロード
1袋(5個) 55.4 18.5 17 21.5 54.7 17 22 12 Uni 1/2 Uni1/2
5,420
4,798
5,278 (税込)
4日以内出荷

返品不可
41404352 KQ2W12-U04N
CADデータダウンロード
1袋(5個) 55.4 18.5 17 21.5 54.7 17 22 12 Uni 1/2 Uni1/2
6,140
5,298
5,828 (税込)
10日以内出荷

返品不可
41404361 KQ2W23-M3G
CADデータダウンロード
1袋(10個) 23.4 7.1 7 15.3 22.5 13.3 7 3.2 M M3×0.5 M3×0.5
7,610
6,598
7,258 (税込)
4日以内出荷

返品不可
41404377 KQ2W23-M5A
CADデータダウンロード
1袋(10個) 25.7 7.1 7 15.3 25.2 13.3 7 3.2 M M5×0.8 M5×0.8
4,510
3,898
4,288 (税込)
4日以内出荷

返品不可
41404386 KQ2W23-M5N
CADデータダウンロード
1袋(10個) 25.7 7.1 7 15.3 25.2 13.3 7 3.2 M M5×0.8 M5×0.8
4,730
4,298
4,728 (税込)
4日以内出荷

返品不可
