ロングエルボユニオン KQ2W (シール剤付) ミリサイズねじの種類RRc

Name: ロングエルボユニオン KQ2W (シール剤付) ミリサイズ
Brand: SMC

ねじ規格

取付部：JIS B0203(管用テーパねじ)、JIS B0205(メートル並目ねじ)
ナット部：JIS B0205(メートル細目ねじ)

用途基本的にはエルボユニオンと同一に使用。相違点は配管を立体化して継手の干渉を防止する場合に使用。形状ロングエルボユニオン使用流体空気、水ねじの種類RRc 色ボディー：白色系、リリースブッシュ：ライトグレーシール(ねじ部)シール剤付シール方式(おねじ)シール剤付使用圧力範囲-100kPa～1MPa 保証耐圧力(MPa)3 周囲温度および使用流体温度(℃)-5～60、水の場合：0～40(凍結なきこと)

注意

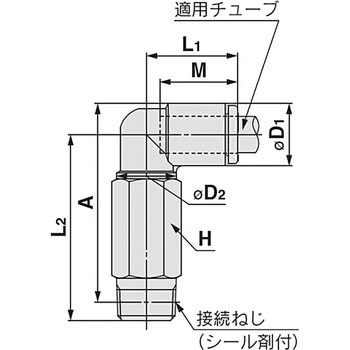

※寸法ΦD1は最大径を意味します。
※寸法AはRねじのねじ込み後の参考寸法

お気に入りに追加

54件中 1～50件各品番毎の詳細は注文コードをクリックしてください

注文コード	品番選択解除 KQ2W04-01AS KQ2W04-01NS KQ2W04-02AS KQ2W04-02NS KQ2W06-01AS KQ2W06-01NS KQ2W06-02AS KQ2W06-02NS KQ2W06-03AS KQ2W06-03NS KQ2W08-01AS KQ2W08-01NS KQ2W08-02AS KQ2W08-02NS KQ2W08-03AS KQ2W08-03NS KQ2W10-02AS KQ2W10-02NS KQ2W10-03AS KQ2W10-03NS KQ2W10-04AS KQ2W10-04NS KQ2W12-02AS KQ2W12-02NS KQ2W12-03AS KQ2W12-03NS KQ2W12-04AS KQ2W12-04NS KQ2W16-02AS KQ2W16-02NS KQ2W16-03AS KQ2W16-03NS KQ2W16-04AS KQ2W16-04NS KQ2W23-01AS KQ2W23-01NS KQ2W23-02AS KQ2W23-02NS	内容量選択解除 1個 1袋(5個)1袋(10個)	寸法A(mm) 選択解除 30.8 30.9 31.7 32.7 33.1 34.9 35.8 35.9 40.7 41 51.4 54 54.1 56.2 56.7 58.8 63.9 66.2 66.5	寸法D1(Φmm) 選択解除 7.1 8.2 10.4 13.2 15.9 18.5 23.8	寸法D2(Φmm) 選択解除 10 12 17 21	寸法L1(mm) 選択解除 14.5 14.8 15.5 16.4 17.2 19.3 21.5 27.1	寸法L2(mm) 選択解除 29.9 30.3 31 32.4 32.8 33.3 34.4 35.7 39.1 39.2 48.5 49.8 52.5 52.9 53.8 54.2 58.4 59 59.7	寸法M(mm) 選択解除 13.3 14.2 15.6 17 20.6	六角対辺H(mm) 選択解除 10 14 17 22	適合チューブ外径(Φmm) 選択解除 3.2 4 6 8 10 12 16	管接続口径選択解除 1/8 1/4 3/8 1/2	接続ねじ選択解除 R1/8 R1/4 R3/8 R1/2	参考基準価格(税別)	通常価格(税別)	販売価格(税別)	販売価格(税込)	出荷目安	数量
41406172	KQ2W04-01AS CADデータダウンロード	1袋(10個)	30.9	8.2	10	14.8	29.9	13.3	10	4	1/8	R1/8	￥4,510	￥3,798	￥3,798	￥4,178 （税込）	4日以内出荷返品不可
41406181	KQ2W04-01NS CADデータダウンロード	1袋(10個)	30.9	8.2	10	14.8	29.9	13.3	10	4	1/8	R1/8	￥4,730	￥4,298	￥4,298	￥4,728 （税込）	4日以内出荷返品不可
41406197	KQ2W04-02AS CADデータダウンロード	1袋(10個)	32.7	8.2	10	14.8	33.3	13.3	14	4	1/4	R1/4	￥5,460	￥4,898	￥4,898	￥5,388 （税込）	4日以内出荷返品不可
41406206	KQ2W04-02NS CADデータダウンロード	1袋(10個)	32.7	8.2	10	14.8	33.3	13.3	14	4	1/4	R1/4	￥5,790	￥4,998	￥4,998	￥5,498 （税込）	10日以内出荷返品不可
41406215	KQ2W06-01AS CADデータダウンロード	1袋(10個)	33.1	10.4	10	15.5	31	13.3	10	6	1/8	R1/8	￥4,400	￥3,998	￥3,998	￥4,398 （税込）	欠品中
41406224	KQ2W06-01NS CADデータダウンロード	1袋(10個)	33.1	10.4	10	15.5	31	13.3	10	6	1/8	R1/8	￥4,730	￥3,998	￥3,998	￥4,398 （税込）	当日出荷
41406233	KQ2W06-02AS CADデータダウンロード	1袋(10個)	34.9	10.4	10	15.5	34.4	13.3	14	6	1/4	R1/4	￥5,460	￥4,598	￥4,598	￥5,058 （税込）	当日出荷
41406242	KQ2W06-02NS CADデータダウンロード	1袋(10個)	34.9	10.4	10	15.5	34.4	13.3	14	6	1/4	R1/4	￥6,010	￥4,998	￥4,998	￥5,498 （税込）	4日以内出荷返品不可
41406251	KQ2W06-03AS CADデータダウンロード	1袋(10個)	35.8	10.4	10	15.5	35.7	13.3	17	6	3/8	R3/8	￥7,880	￥6,698	￥6,698	￥7,368 （税込）	4日以内出荷返品不可
41406267	KQ2W06-03NS CADデータダウンロード	1袋(10個)	35.8	10.4	10	15.5	35.7	13.3	17	6	3/8	R3/8	￥8,540	￥7,498	￥7,498	￥8,248 （税込）	4日以内出荷返品不可
41406276	KQ2W08-01AS CADデータダウンロード	1袋(10個)	35.9	13.2	10	16.4	32.4	14.2	10	8	1/8	R1/8	￥6,000	￥5,498	￥5,498	￥6,048 （税込）	当日出荷
41406285	KQ2W08-01NS CADデータダウンロード	1袋(10個)	35.9	13.2	10	16.4	32.4	14.2	10	8	1/8	R1/8	￥6,310	￥5,298	￥5,298	￥5,828 （税込）	4日以内出荷返品不可
41406294	KQ2W08-02AS CADデータダウンロード	1袋(10個)	41	13.2	12	17.2	39.1	14.2	14	8	1/4	R1/4	￥6,300	￥5,698	￥5,698	￥6,268 （税込）	当日出荷
41406303	KQ2W08-02NS CADデータダウンロード	1袋(10個)	41	13.2	12	17.2	39.1	14.2	14	8	1/4	R1/4	￥6,850	￥5,598	￥5,598	￥6,158 （税込）	4日以内出荷返品不可
41406312	KQ2W08-03AS CADデータダウンロード	1袋(10個)	40.7	13.2	12	17.2	39.2	14.2	17	8	3/8	R3/8	￥8,300	￥6,798	￥6,798	￥7,478 （税込）	4日以内出荷返品不可
41406321	KQ2W08-03NS CADデータダウンロード	1袋(10個)	40.7	13.2	12	17.2	39.2	14.2	17	8	3/8	R3/8	￥8,960	￥7,798	￥7,798	￥8,578 （税込）	4日以内出荷返品不可
41406337	KQ2W10-02AS CADデータダウンロード	1袋(5個)	56.2	15.9	17	19.3	52.9	15.6	17	10	1/4	R1/4	￥4,040	￥3,298	￥3,298	￥3,628 （税込）	当日出荷
41406346	KQ2W10-02NS CADデータダウンロード	1袋(5個)	56.2	15.9	17	19.3	52.9	15.6	17	10	1/4	R1/4	￥4,480	￥3,898	￥3,898	￥4,288 （税込）	4日以内出荷返品不可
41406355	KQ2W10-03AS CADデータダウンロード	1袋(5個)	51.4	15.9	17	19.3	48.5	15.6	17	10	3/8	R3/8	￥4,150	￥3,398	￥3,398	￥3,738 （税込）	4日以内出荷返品不可
41406364	KQ2W10-03NS CADデータダウンロード	1袋(5個)	51.4	15.9	17	19.3	48.5	15.6	17	10	3/8	R3/8	￥4,590	￥3,998	￥3,998	￥4,398 （税込）	4日以内出荷返品不可
41406373	KQ2W10-04AS CADデータダウンロード	1袋(5個)	54.1	15.9	17	19.3	52.5	15.6	22	10	1/2	R1/2	￥5,250	￥4,498	￥4,498	￥4,948 （税込）	4日以内出荷返品不可
41406382	KQ2W10-04NS CADデータダウンロード	1袋(5個)	54.1	15.9	17	19.3	52.5	15.6	22	10	1/2	R1/2	￥6,130	￥5,298	￥5,298	￥5,828 （税込）	4日以内出荷返品不可
41406391	KQ2W12-02AS CADデータダウンロード	1袋(5個)	58.8	18.5	17	21.5	54.2	17	17	12	1/4	R1/4	￥4,250	￥3,398	￥3,398	￥3,738 （税込）	4日以内出荷返品不可
41406407	KQ2W12-02NS CADデータダウンロード	1袋(5個)	58.8	18.5	17	21.5	54.2	17	17	12	1/4	R1/4	￥4,690	￥3,898	￥3,898	￥4,288 （税込）	4日以内出荷返品不可
41406416	KQ2W12-03AS CADデータダウンロード	1袋(5個)	54	18.5	17	21.5	49.8	17	17	12	3/8	R3/8	￥4,310	￥3,598	￥3,598	￥3,958 （税込）	当日出荷
41406425	KQ2W12-03NS CADデータダウンロード	1袋(5個)	54	18.5	17	21.5	49.8	17	17	12	3/8	R3/8	￥4,750	￥3,998	￥3,998	￥4,398 （税込）	4日以内出荷返品不可
41406434	KQ2W12-04AS CADデータダウンロード	1袋(5個)	56.7	18.5	17	21.5	53.8	17	22	12	1/2	R1/2	￥5,310	￥4,298	￥4,298	￥4,728 （税込）	4日以内出荷返品不可
41406443	KQ2W12-04NS CADデータダウンロード	1袋(5個)	56.7	18.5	17	21.5	53.8	17	22	12	1/2	R1/2	￥6,190	￥5,298	￥5,298	￥5,828 （税込）	4日以内出荷返品不可
41406452	KQ2W16-02AS CADデータダウンロード	1袋(5個)	66.2	23.8	21	27.1	59	20.6	17	16	1/4	R1/4	￥4,670	￥4,198	￥4,198	￥4,618 （税込）	4日以内出荷返品不可
41406461	KQ2W16-02NS CADデータダウンロード	1袋(5個)	66.2	23.8	21	27.1	59	20.6	17	16	1/4	R1/4	￥5,110	￥4,498	￥4,498	￥4,948 （税込）	10日以内出荷返品不可
41406477	KQ2W16-03AS CADデータダウンロード	1袋(5個)	66.5	23.8	21	27.1	59.7	20.6	22	16	3/8	R3/8	￥6,240	￥5,398	￥5,398	￥5,938 （税込）	4日以内出荷返品不可
41406486	KQ2W16-03NS CADデータダウンロード	1袋(5個)	66.5	23.8	21	27.1	59.7	20.6	22	16	3/8	R3/8	￥7,720	￥6,698	￥6,698	￥7,368 （税込）	10日以内出荷返品不可
41406495	KQ2W16-04AS CADデータダウンロード	1袋(5個)	63.9	23.8	21	27.1	58.4	20.6	22	16	1/2	R1/2	￥6,600	￥5,398	￥5,398	￥5,938 （税込）	4日以内出荷返品不可
41406504	KQ2W16-04NS CADデータダウンロード	1袋(5個)	63.9	23.8	21	27.1	58.4	20.6	22	16	1/2	R1/2	￥8,530	￥7,398	￥7,398	￥8,138 （税込）	4日以内出荷返品不可
41406513	KQ2W23-01AS CADデータダウンロード	1袋(10個)	30.8	7.1	10	14.5	30.3	13.3	10	3.2	1/8	R1/8	￥4,510	￥3,898	￥3,898	￥4,288 （税込）	4日以内出荷返品不可
41406522	KQ2W23-01NS CADデータダウンロード	1袋(10個)	30.8	7.1	10	14.5	30.3	13.3	10	3.2	1/8	R1/8	￥4,730	￥4,298	￥4,298	￥4,728 （税込）	4日以内出荷返品不可
41406531	KQ2W23-02AS CADデータダウンロード	1袋(10個)	31.7	7.1	10	14.5	32.8	13.3	14	3.2	1/4	R1/4	￥6,780	￥5,998	￥5,998	￥6,598 （税込）	10日以内出荷返品不可
41406547	KQ2W23-02NS CADデータダウンロード	1袋(10個)	31.7	7.1	10	14.5	32.8	13.3	14	3.2	1/4	R1/4	￥7,110	￥6,198	￥6,198	￥6,818 （税込）	10日以内出荷返品不可
41214135	KQ2W12-04AS CADデータダウンロード	1個	56.7	18.5	17	21.5	53.8	17	22	12	1/2	R1/2	￥1,475	￥829	￥829	￥912 （税込）	3日以内出荷返品不可	代替品有
41214004	KQ2W04-01AS CADデータダウンロード	1個	30.9	8.2	10	14.8	29.9	13.3	10	4	1/8	R1/8	￥410				取扱い終了返品不可	代替品有
41214013	KQ2W04-02AS CADデータダウンロード	1個	32.7	8.2	10	14.8	33.3	13.3	14	4	1/4	R1/4	￥496				取扱い終了返品不可	代替品有
41214022	KQ2W06-01AS CADデータダウンロード	1個	33.1	10.4	10	15.5	31	13.3	10	6	1/8	R1/8	￥400				取扱い終了	代替品有
41214031	KQ2W06-02AS CADデータダウンロード	1個	34.9	10.4	10	15.5	34.4	13.3	14	6	1/4	R1/4	￥496				取扱い終了	代替品有
41214047	KQ2W06-03AS CADデータダウンロード	1個	35.8	10.4	10	15.5	35.7	13.3	17	6	3/8	R3/8	￥716				取扱い終了返品不可	代替品有
41214056	KQ2W08-01AS CADデータダウンロード	1個	35.9	13.2	10	16.4	32.4	14.2	10	8	1/8	R1/8	￥543				取扱い終了返品不可	代替品有
41214065	KQ2W08-02AS CADデータダウンロード	1個	41	13.2	12	17.2	39.1	14.2	14	8	1/4	R1/4	￥572				取扱い終了	代替品有
41214074	KQ2W08-03AS CADデータダウンロード	1個	40.7	13.2	12	17.2	39.2	14.2	17	8	3/8	R3/8	￥754				取扱い終了返品不可	代替品有
41214083	KQ2W10-02AS CADデータダウンロード	1個	56.2	15.9	17	19.3	52.9	15.6	17	10	1/4	R1/4	￥734				取扱い終了	代替品有
41214092	KQ2W10-03AS CADデータダウンロード	1個	51.4	15.9	17	19.3	48.5	15.6	17	10	3/8	R3/8	￥830				取扱い終了	代替品有
41214101	KQ2W10-04AS CADデータダウンロード	1個	54.1	15.9	17	19.3	52.5	15.6	22	10	1/2	R1/2	￥954				取扱い終了返品不可	代替品有
