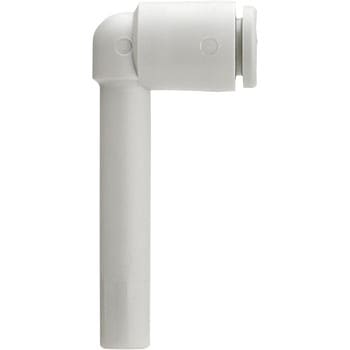

ロングストリートエルボ KQ2W ミリサイズ

Name: ロングストリートエルボ KQ2W ミリサイズ
Brand: SMC

用途ワンタッチ管継手からのチューブ取り出し方向の90度変更に使用ストリートエルボと同時に使用し立体配管可能。形状ロングストリートエルボ使用流体空気、水色ボディー：白色系、リリースブッシュ：ライトグレー使用圧力範囲-100kPa～1MPa 保証耐圧力(MPa)3 周囲温度および使用流体温度(℃)-5～60、水の場合：0～40(凍結なきこと)

注意

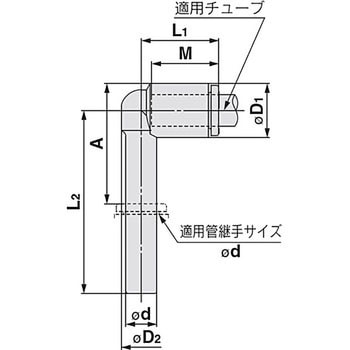

※寸法ΦD1は最大径を意味します。

お気に入りに追加

6件中 1～6件各品番毎の詳細は注文コードをクリックしてください

注文コード	品番選択解除 KQ2W04-99A KQ2W06-99A KQ2W08-99A KQ2W10-99A KQ2W12-99A KQ2W23-99A	内容量選択解除 1袋(5個)1袋(10個)	寸法A(mm) 選択解除 20.8 22.6 27.1 34.3 38.9 44.2	寸法D1(Φmm) 選択解除 7.1 8.2 10.4 13.2 15.9 18.5	寸法D2(Φmm) 選択解除 6.4 7.2 8 10 12 14	寸法L1(mm) 選択解除 14.4 14.5 15.3 17.2 19.3 21.5	寸法L2(mm) 選択解除 30.5 31.8 35.2 41.9 46.6 52	寸法M(mm) 選択解除 13.3 14.2 15.6 17	適合管継手d(Φmm) 選択解除 3.2 4 6 8 10 12	適合チューブ外径(Φmm) 選択解除 3.2 4 6 8 10 12	参考基準価格(税別)	通常価格(税別)	販売価格(税別)	販売価格(税込)	出荷目安
41406556	KQ2W04-99A CADデータダウンロード	1袋(10個)	22.6	8.2	7.2	14.5	31.8	13.3	4	4	￥5,060	￥4,498	￥4,498	￥4,948 （税込）	3日以内出荷返品不可
41406565	KQ2W06-99A CADデータダウンロード	1袋(10個)	27.1	10.4	8	15.3	35.2	13.3	6	6	￥5,800	￥5,298	￥5,298	￥5,828 （税込）	欠品中
41406574	KQ2W08-99A CADデータダウンロード	1袋(10個)	34.3	13.2	10	17.2	41.9	14.2	8	8	￥6,400	￥5,598	￥5,598	￥6,158 （税込）	当日出荷
41406583	KQ2W10-99A CADデータダウンロード	1袋(5個)	38.9	15.9	12	19.3	46.6	15.6	10	10	￥3,630	￥3,298	￥3,298	￥3,628 （税込）	3日以内出荷返品不可
41406592	KQ2W12-99A CADデータダウンロード	1袋(5個)	44.2	18.5	14	21.5	52	17	12	12	￥4,300	￥3,698	￥3,698	￥4,068 （税込）	3日以内出荷返品不可
41406601	KQ2W23-99A CADデータダウンロード	1袋(10個)	20.8	7.1	6.4	14.4	30.5	13.3	3.2	3.2	￥5,160	￥4,498	￥4,498	￥4,948 （税込）	3日以内出荷返品不可
