異径チーズ KQ2T インチサイズ

Name: 異径チーズ KQ2T インチサイズ
Brand: SMC

用途両側90度方向にサイズダウンして分岐するチューブ同士の接続に使用。形状異径チーズ使用流体空気、水色ボディー：白色系、リリースブッシュ：オレンジ使用圧力範囲-100kPa～1MPa 保証耐圧力(MPa)3 周囲温度および使用流体温度(℃)-5～60、水の場合：0～40(凍結なきこと) 内容量1袋(10個)

注意

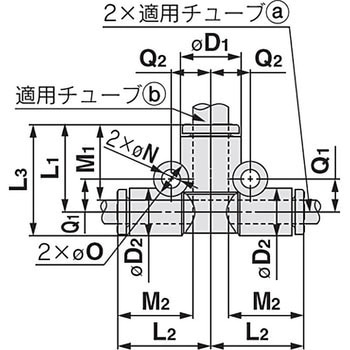

※寸法ΦD1は最大径を意味します。

お気に入りに追加

10件中 1～10件各品番毎の詳細は注文コードをクリックしてください

注文コード	品番選択解除 KQ2T01-03A KQ2T01-07A KQ2T03-05A KQ2T03-07A KQ2T05-07A KQ2T07-09A KQ2T07-11A KQ2T09-11A KQ2T09-13A KQ2T11-13A	寸法D1(Φmm) 選択解除 8.2 9.1 11.1 13.2 15.4 19.3	寸法D2(Φmm) 選択解除 7.1 8.2 9.1 11.1 13.2 15.4	寸法L1(mm) 選択解除 14.9 15.3 15.7 17.4 18.8 19.6 21 21.8	寸法L2(mm) 選択解除 15.3 15.7 16.5 17.3 18.1 19 20.6 22	寸法L3(mm) 選択解除 18.5 19.4 20.3 23 24.4 26.2 27.6 29.5	寸法M1(mm) 選択解除 13.3 14.2 15.6 17	寸法M2(mm) 選択解除 13.3 14.2 15.6	寸法N(Φmm) 選択解除 3.2 4.2	寸法O(Φmm) 選択解除 6 8	寸法Q1(mm) 選択解除 5.3 5.4 5.7 6.2 7.4 7.7 8.7 9.9	寸法Q2(mm) 選択解除 5.8 6.2 7.2 8.4 9.9 11.8	適合チューブ外径a(inch) 選択解除 1/8 5/32 3/16 1/4 5/16 3/8	適合チューブ外径b(inch) 選択解除 5/32 3/16 1/4 5/16 3/8 1/2	参考基準価格(税別)	通常価格(税別)	販売価格(税別)	販売価格(税込)	出荷目安
41406881	KQ2T01-03A CADデータダウンロード	8.2	7.1	14.9	15.3	18.5	13.3	13.3	3.2	6	5.4	5.8	1/8	5/32	￥5,410	￥4,698	￥4,698	￥5,168 （税込）	3日以内出荷返品不可
41406897	KQ2T01-07A CADデータダウンロード	11.1	7.1	14.9	16.5	18.5	13.3	13.3	3.2	6	5.3	7.2	1/8	1/4	￥5,460	￥4,898	￥4,898	￥5,388 （税込）	3日以内出荷返品不可
41406906	KQ2T03-05A CADデータダウンロード	9.1	8.2	15.3	15.7	19.4	13.3	13.3	3.2	6	5.7	6.2	5/32	3/16	￥5,210	￥4,498	￥4,498	￥4,948 （税込）	3日以内出荷返品不可
41406915	KQ2T03-07A CADデータダウンロード	11.1	8.2	15.3	16.5	19.4	13.3	13.3	3.2	6	5.7	7.2	5/32	1/4	￥5,010	￥4,398	￥4,398	￥4,838 （税込）	3日以内出荷返品不可
41406924	KQ2T05-07A CADデータダウンロード	11.1	9.1	15.7	16.5	20.3	13.3	13.3	3.2	6	6.2	7.2	3/16	1/4	￥5,380	￥4,498	￥4,498	￥4,948 （税込）	3日以内出荷返品不可
41406933	KQ2T07-09A CADデータダウンロード	13.2	11.1	17.4	17.3	23	14.2	13.3	4.2	8	7.4	8.4	1/4	5/16	￥5,380	￥4,498	￥4,498	￥4,948 （税込）	3日以内出荷返品不可
41406942	KQ2T07-11A CADデータダウンロード	15.4	11.1	18.8	18.1	24.4	15.6	13.3	4.2	8	7.7	9.9	1/4	3/8	￥6,020	￥5,298	￥5,298	￥5,828 （税込）	当日出荷
41406951	KQ2T09-11A CADデータダウンロード	15.4	13.2	19.6	19	26.2	15.6	14.2	4.2	8	8.7	9.9	5/16	3/8	￥6,020	￥5,298	￥5,298	￥5,828 （税込）	3日以内出荷返品不可
41406967	KQ2T09-13A CADデータダウンロード	19.3	13.2	21	20.6	27.6	17	14.2	4.2	8	8.7	11.8	5/16	1/2	￥6,700	￥5,598	￥5,598	￥6,158 （税込）	3日以内出荷返品不可
41406976	KQ2T11-13A CADデータダウンロード	19.3	15.4	21.8	22	29.5	17	15.6	4.2	8	9.9	11.8	3/8	1/2	￥7,530	￥6,698	￥6,698	￥7,368 （税込）	3日以内出荷返品不可
