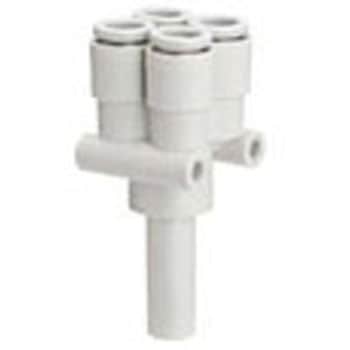

異径ユニオンワイ KQ2U ミリサイズ

Name: 異径ユニオンワイ KQ2U ミリサイズ
Brand: SMC

用途同一方向にサイズダウンして分岐するチューブ同士の接続に使用。

注意

※寸法ΦD1、ΦD2は最大径を意味します。

お気に入りに追加

14件中 1～14件各品番毎の詳細は注文コードをクリックしてください

注文コード	品番選択解除 KQ2U02-04A KQ2U02-23A KQ2U04-06A KQ2U06-08A KQ2U08-10A KQ2U10-12A KQ2U12-16A KQ2U23-04A	内容量選択解除 1個 1袋(5個)1袋(10個)	寸法D1(Φmm) 選択解除 5.8 7.1 8.2 10.4 13.2 15.9 18.5	寸法D2(Φmm) 選択解除 7.1 8.2 10.4 13.2 15.9 18.5 23.8	寸法L1(mm) 選択解除 27.6 28.2 28.9 29 31 34.6 38.5 47.9	寸法L2(mm) 選択解除 15.7 16.6 18 19.3 22.3 25 31	寸法M1(mm) 選択解除 11.9 13.3 14.2 15.6 17	寸法M2(mm) 選択解除 13.3 14.2 15.6 17 20.6	寸法N(Φmm) 選択解除 3.2 4.2	寸法O(Φmm) 選択解除 6 8	寸法P(mm) 選択解除 5.8 7.1 8.2 10.4 13.2 15.9 18.5	寸法Q(mm) 選択解除 5.2 5.7 6.8 8.2 10.1 11.4 14	適合チューブ外径a(Φmm) 選択解除 2 3.2 4 6 8 10 12	適合チューブ外径b(Φmm) 選択解除 3.2 4 6 8 10 12 16	形状選択解除異径ユニオンワイ	使用流体選択解除空気、水	参考基準価格(税別)	通常価格(税別)	販売価格(税別)	販売価格(税込)	出荷目安
41407283	KQ2U02-04A CADデータダウンロード	1袋(10個)	5.8	8.2	27.6	15.7	11.9	13.3	3.2	6	5.8	5.7	2	4	異径ユニオンワイ	空気、水	￥7,170	￥6,298	￥6,298	￥6,928 （税込）	翌々日出荷返品不可
41407292	KQ2U02-23A CADデータダウンロード	1袋(10個)	5.8	7.1	28.2	16.6	11.9	13.3	3.2	6	5.8	5.2	2	3.2	異径ユニオンワイ	空気、水	￥7,480	￥6,598	￥6,598	￥7,258 （税込）	3日以内出荷返品不可
41407301	KQ2U04-06A CADデータダウンロード	1袋(10個)	8.2	10.4	29	18	13.3	13.3	3.2	6	8.2	6.8	4	6	異径ユニオンワイ	空気、水	￥5,400	￥4,898	￥4,898	￥5,388 （税込）	当日出荷
41407317	KQ2U06-08A CADデータダウンロード	1袋(10個)	10.4	13.2	31	19.3	13.3	14.2	3.2	6	10.4	8.2	6	8	異径ユニオンワイ	空気、水	￥5,600	￥4,998	￥4,998	￥5,498 （税込）	当日出荷
41407326	KQ2U08-10A CADデータダウンロード	1袋(10個)	13.2	15.9	34.6	22.3	14.2	15.6	4.2	8	13.2	10.1	8	10	異径ユニオンワイ	空気、水	￥6,600	￥5,998	￥5,998	￥6,598 （税込）	当日出荷
41407335	KQ2U10-12A CADデータダウンロード	1袋(5個)	15.9	18.5	38.5	25	15.6	17	4.2	8	15.9	11.4	10	12	異径ユニオンワイ	空気、水	￥3,950	￥3,598	￥3,598	￥3,958 （税込）	当日出荷
41407344	KQ2U12-16A CADデータダウンロード	1袋(5個)	18.5	23.8	47.9	31	17	20.6	4.2	8	18.5	14	12	16	異径ユニオンワイ	空気、水	￥7,800	￥6,998	￥6,998	￥7,698 （税込）	当日出荷
41407353	KQ2U23-04A CADデータダウンロード	1袋(10個)	7.1	8.2	28.9	18	13.3	13.3	3.2	6	7.1	5.7	3.2	4	異径ユニオンワイ	空気、水	￥5,720	￥4,998	￥4,998	￥5,498 （税込）	3日以内出荷返品不可
66117558	KQ2U02-04A	1個	-	-	-	-	-	-	-	-	-	-	-	-	-	-	￥720	￥639	￥639	￥703 （税込）	翌々日出荷返品不可
66117567	KQ2U02-23A	1個	-	-	-	-	-	-	-	-	-	-	-	-	-	-	￥750	￥669	￥669	￥736 （税込）	翌々日出荷返品不可
66117576	KQ2U04-06A	1個	-	-	-	-	-	-	-	-	-	-	-	-	-	-	￥540	￥499	￥499	￥549 （税込）	翌々日出荷返品不可
66117585	KQ2U10-12A	1個	-	-	-	-	-	-	-	-	-	-	-	-	-	-	￥790	￥729	￥729	￥802 （税込）	翌々日出荷返品不可
66117601	KQ2U12-16A	1個	-	-	-	-	-	-	-	-	-	-	-	-	-	-	￥1,560	￥1,498	￥1,498	￥1,648 （税込）	翌々日出荷返品不可
66117610	KQ2U23-04A	1個	-	-	-	-	-	-	-	-	-	-	-	-	-	-	￥580	￥508	￥508	￥559 （税込）	翌々日出荷返品不可
