プッシュワン Aシリーズユニバーサルブランチエルボねじの種類R 空気水

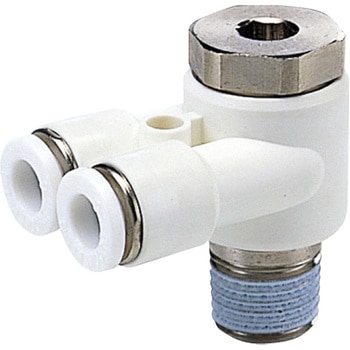

Name: プッシュワン Aシリーズ ユニバーサルブランチエルボ
Brand: ニッタ

チューブはプッシュワン接続です。
無電解ニッケルめっき処理を施しています。
ホワイトボディが作業環境を明るくします。
難燃性樹脂(UL94規格V-0相当)採用。
Rねじ部にシール加工。

形状ユニバーサルブランチエルボ使用流体空気水最高使用圧力(MPa)1 ねじの種類R 使用温度範囲(℃)(空気)-20～+80、(水)0～+40 内容量1袋(5個)

お気に入りに追加

6件中 1～6件各品番毎の詳細は注文コードをクリックしてください

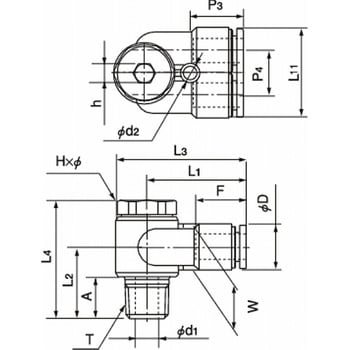

注文コード	品番選択解除 ALYB6-R1/8 ALYB6-R1/4 ALYB8-R1/4 ALYB8-R3/8 ALYB10-R1/4 ALYB10-R3/8	寸法A(mm) 選択解除 8.0 11.0 12.0	寸法L1(mm) 選択解除 26.1 29.0 30.6 32.9 34.9	寸法L11(mm) 選択解除 24.8 28.8 35.0	寸法L2(mm) 選択解除 17.5 22.5 22.9 23.4 24.4	寸法L3(mm) 選択解除 33.1 38.7 40.3 40.5 46.9	寸法L4(mm) 選択解除 30.0 37.5 39.5 40.5	チューブ挿入長さF(mm) 選択解除 15 16 19	二面幅(H×Φ)(mm) 選択解除 13.0×14.0 17.0×18.3 21.0×22.6	二面幅h(mm) 選択解除 5.0 6.0 8.0	適合チューブ外径(Φmm) 選択解除 6 8 10	ねじサイズ選択解除 (T)R1/8 (T)R1/4 (T)R3/8	参考基準価格(税別)	通常価格(税別)	販売価格(税別)	販売価格(税込)	出荷目安
47084265	ALYB10-R1/4	11.0	34.9	35.0	23.4	46.9	39.5	19	21.0×22.6	8.0	10	(T)R1/4	￥7,260	￥5,398	￥5,398	￥5,938 （税込）	3日以内出荷返品不可
47084274	ALYB10-R3/8	12.0	34.9	35.0	24.4	46.9	40.5	19	21.0×22.6	8.0	10	(T)R3/8	￥7,425	￥5,398	￥5,398	￥5,938 （税込）	3日以内出荷返品不可
47084283	ALYB6-R1/4	11.0	29.0	24.8	22.9	38.7	37.5	15	17.0×18.3	6.0	6	(T)R1/4	￥5,830	￥4,198	￥4,198	￥4,618 （税込）	3日以内出荷返品不可
47084292	ALYB6-R1/8	8.0	26.1	24.8	17.5	33.1	30.0	15	13.0×14.0	5.0	6	(T)R1/8	￥5,170	￥3,798	￥3,798	￥4,178 （税込）	3日以内出荷返品不可
47084301	ALYB8-R1/4	11.0	30.6	28.8	22.9	40.3	37.5	16	17.0×18.3	6.0	8	(T)R1/4	￥6,655	￥4,798	￥4,798	￥5,278 （税込）	3日以内出荷返品不可
47084317	ALYB8-R3/8	12.0	32.9	28.8	22.5	40.5	40.5	16	21.0×22.6	8.0	8	(T)R3/8	￥7,095	￥4,998	￥4,998	￥5,498 （税込）	3日以内出荷返品不可
