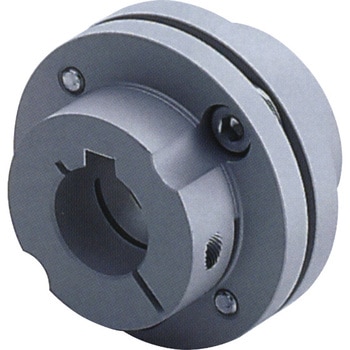

SFC-100SA2 サーボフレックスカップリング(シングルエレメント・クランプ)
ねじり剛性がきわめて高く、正確な軸の回転、超精密制御が可能です。
動力伝達は全て摩擦結合により伝達されているため、バックラッシはありません。超精密制御に最適です。
高力アルミ合金と軸径に合わせたクランプハブ形状により超低慣性です。高加速運転に最適です。
水銀や鉛などの6物質について使用を禁止するEUの有害化学物質規制「RoHS指令」に適合しています。
許容トルク(N・m)250
許容偏角(°)1
最高回転数(min-1[r.p.m])10000
許容偏心(mm)0.02
形状C
質量(kg)1.202
サイズSFC-100SA2
材質(本体)アルミ合金
タイプシングルエレメント
種類ディスクタイプ
形式SFC-SA2
シリーズ高力アルミバブ
ねじ径M1-M8
締付トルク(N・m)27～30
慣性モーメント(kg・m2)1891×10-6
材質(ディスク)SUS304
ねじりばね定数(N・m/rad)120000
軸方向ばね定数(N/mm)111
軸方向変位(mm)±0.74
RoHS指令(10物質対応)対応
締結タイプクランプボルト
内容量1個
