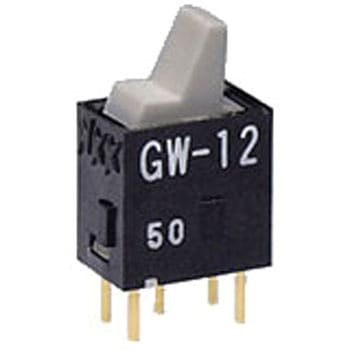

ロッカスイッチ GWシリーズ
ユニークなデザインのパドルロッカスイッチ。確実な切換えと軽快な操作感。豊富な端子バリエーション。スライディング・ツイン・クロスバー・コンタクト機構を採用。極超小形でシンプル堅牢なスイッチ。フラックスの侵入をシャットアウト。
- 耐熱性
- はんだごてをご使用の場合(基板取付けにて) 温度350℃以下 3秒以内
はんだ槽をご使用の場合 温度270℃以下 5秒以内 - 電流容量
- (AC/DC共通)
0.4VA MAX. 28V MAX.(適合電圧範囲/20mA～28V、適合電流範囲/0.1mA～0.1A)
- 用途
- 通信機器・無線応用装置・電子計測器・オートメーション機器・事務用機器・民生用電子機器等
- 形状
- 端子部/PC端子
- 極数
- 単極
- 使用温度範囲(℃)
- -30～85
- 耐電圧
- AC 500V 1分間以上
- 接触抵抗(mΩ)
- 80以下(20mV 10mAにて)※導電部抵抗を除く接点部は50mΩ以下)
- 機械的開閉耐久性
- 50，000回以上
- 電気的開閉耐久性
- 50，000回以上
- レバー倒れ角度(°)
- (α) 28±4
- 操作部形状
- パドルタイプ
- 機能動作
- ON-ON
- 操作部色
- 灰
- 回路
- 単極双投
- 絶縁抵抗
- DC 500V 500MΩ以上
- RoHS指令(10物質対応)
- 対応
- 内容量
- 1個
