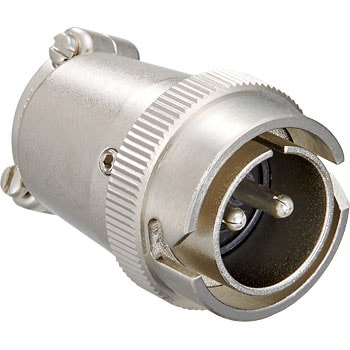

RM15Q形コネクタ プラグ
RM15Q形コネクタは、ロック機構が速着脱方式の製品です。
この速着脱方式のロック機構は当社が独自に開発したもので、ネジカップリング方式およびバイオネットロック方式のロック機構と比べ短時間で操作する事ができます。
シェルサイズ15
材質(外装シェル)黄銅・亜鉛合金・アルミ合金
形状ストレート
色(絶縁物)黒
種類丸型
使用温度範囲(℃)-25～85
コネクタ形状プラグ
材質(絶縁体)合成樹脂
繰返し性2000
絶縁抵抗(MΩ)(DC500Vで測定)1000以上
保存温度範囲(℃)-10～60
耐衝撃性加速度490m/s2、持続時間11msで3方向、各3回試験
コネクタケーブル接続
材質(端子)銅合金/銀めっき
結合方式ワンタッチ
耐湿性温度40度、湿度90～95%を96時間放置
材質(シェル)/処理黄銅および亜鉛合金/ニッケルめっき
温度サイクル-55度(30分)→常温(10～15分)→85度(30分)→常温(10～15分)を計5サイクル放置
仕上処理(外装シェル)ニッケルメッキ・クロムメッキ、(端子)銀メッキ
耐振性10～55Hzサイクル、全振幅0.75mmで3方向、各2時間試験
ロック機構速着脱方式
結線方法はんだ
内容量1個
