X・Y・Z・回転スリムステージ Φ90

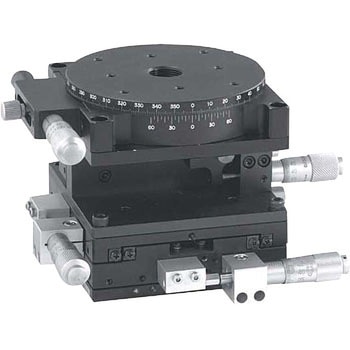

XY軸、Z軸、回転軸のスリムステージを組み合わせた、XYZ回転ステージです。
マイクロメータヘッドの向きを逆にしたタイプがあり、左右からの操作が可能です。
カメラ、センサ、ワークなどの精密位置決め用途に広く利用いただけます。
種類xyzステージ/回転ステージ
耐荷重(N)29.4
送り方式(XY軸)CMH-15F、(Z軸)CMH-13FM、(回転軸)CEH-13R (各軸標準マイクロメータ)
移動ガイド(XY軸)V溝とクロスローラ、(Z軸)V溝レールと鋼球、(回転軸)すり合わせ式
質量(kg)1.75
感度(XYZ軸)0.003mm
クランプ(XYZ軸)板クランプ、(回転軸)複合クランプ
目量(XYZ軸)マイクロメータ式0.01mm、(回転軸)バーニヤ読み5′/マイクロメータ式0.01mm(1目盛約0.01mm°)
材質/処理(テーブル)アルミ合金/黒アルマイト梨地
RoHS指令(10物質対応)対応
ステージ寸法(mm)Φ90
移動方向XYZ回転4方向
移動精度(mm)真直度(XY軸)0.003、(Z軸)0.008、心円度(回転軸)0.04、面振れ(回転軸)0.02
移動量(°)粗動360・微動±5
移動量(ツマミ1回転)(XYZ軸)0.5mm・(ツマミ1回転)(回転軸)約0.5°
内容量1個
