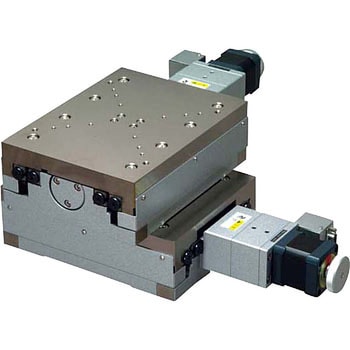

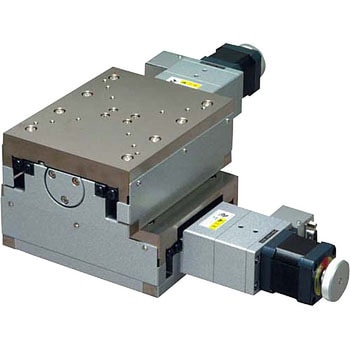

X・Yステージ高精度高剛性型

Name: X・Yステージ 高精度高剛性型
Brand: 中央精機

機械精度を追求した超高精度の自動XYステージです。
各種センサ、ワークの自動位置決め用途に使用できます。
原点前センサおよびリミットセンサは位置の調整が可能です。

種類xyステージ送り方式送りねじ移動ガイドV溝とクロスローラ仕様(送りねじ)ボールねじ表面処理(テーブル)カニゼンメッキ、(ベース)塗装繰返し精度(mm)±0.0005 センサー原点センサ/ノーマルオープン接点(メイク接点、A接点)動作、フォトセンサ(bar)原点前・リミットセンサ/ノーマルクローズ接点(ブレーク接点、B接点)動作、フォトセンサ分解能0.002mm 適合ケーブルACB-STD2、ACB-STD3 RoHS指令(10物質対応)対応移動方向XY軸2方向送りねじリード(mm)1 ロストモーション(mm)0.0005 最高速度(mm/s)16(8000pps時) 材質(テーブル)鋼材内容量1個

お気に入りに追加

3件中 1～3件各品番毎の詳細は注文コードをクリックしてください

注文コード	品番選択解除 ALD-105-H1S ALD-510-H1S ALD-903-H1S	XY直交度(mm) 選択解除 0.006 0.008 0.01	ストローク(X距離)(mm) 選択解除 ±15 ±25 ±50	ストローク(Y距離)(mm) 選択解除 ±15 ±25 ±50	テーブル長さ(mm) 選択解除 90 125 150	テーブル幅(mm) 選択解除 100 160 200	耐荷重(N) 選択解除 157 314 363	参考基準価格(税別)	通常価格(税別)	販売価格(税別)	販売価格(税込)	出荷目安
88970804	ALD-105-H1S	0.008	±25	±25	125	160	314	￥1,200,000	￥1,198,000	￥1,198,000	￥1,317,800 （税込）	20日以内出荷メーカー直送返品不可代引不可
88971032	ALD-510-H1S	0.01	±50	±50	150	200	363	￥1,500,000	￥1,498,000	￥1,498,000	￥1,647,800 （税込）	20日以内出荷メーカー直送返品不可代引不可
88971181	ALD-903-H1S	0.006	±15	±15	90	100	157	￥1,000,000	￥949,800	￥949,800	￥1,044,780 （税込）	20日以内出荷メーカー直送返品不可代引不可
