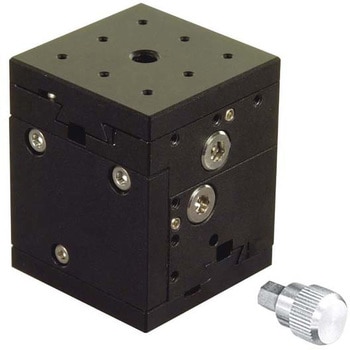

小型X・Y・Z軸メカニカルステージ 40×40
X・Y・Z軸3方向に移動可能なブロック型のステージです。
ハンドルが分離型となっており、各面に突起物がありません。付属のハンドル以外に市販の六角レンチもご使用いただけます。
クランプねじの締め付けは六角レンチで行います。調整後動かしたくない用途に最適です。
カメラ、センサなどの位置決め用途に広く利用いただけます。
材質/処理(テーブル)アルミ合金/黒アルマイト梨地
移動方向XYZ軸3方向
質量(kg)0.25
種類xyzステージ
感度0.1mm
クランプ六角レンチ式
耐荷重(N)4.9
RoHS指令(10物質対応)対応
操作位置ハンドル分離式
送り方式ラック&ピニオン
移動ガイドアリ溝
移動精度(mm)真直度0.02
テーブル幅(mm)40
テーブル長さ(mm)40
ストローク(X距離)(mm)±5
ストローク(Y距離)(mm)±5
ストローク(Z距離)(mm)0~10
移動量(ツマミ1回転)約16mm
内容量1個
