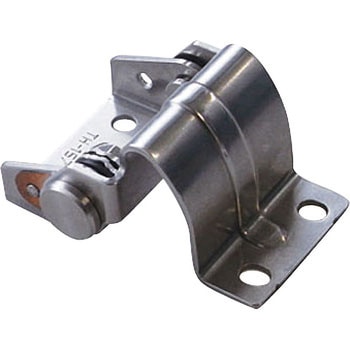

隠しフリーストップヒンジ
任意の位置で静止できるヒンジです。筐体の外観を損なわないよう、裏側(内側)に取り付けられます。
溶接による取り付け、横使いおよび縦使いが可能です。
- 用途
- 通信機・配電盤・音響機器・アミューズメント機器・工作機械等
- 材質
- (シャフト、軸受シャフト、固定ブラケット、可動ブラケット、ディスク、緩み止めワッシャー)SUS304、(摩擦板)C1990、(サラばね)S、(薄平リベット、六角ナット)SUS
- 使用温度範囲(℃)
- 0～+60
- 取付け方法
- ねじ止めまたは溶接

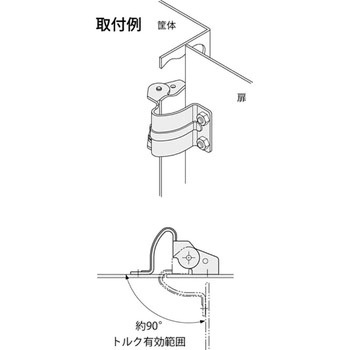

- 取付方向
- シャフト水平状態および垂直状態
- 設定トルク(Nm)
- 0.735±0.147(7.5kgf・cm±1.5)
- 参考質量(kg)
- 5(※蝶番を2個使用した場合の値です。強度に対してのものであり、トルクに対してのものではありません。)
- RoHS指令(10物質対応)
- 対応
- 自重(g)
- 44.9
- 内容量
- 1個
注意
※トルクの調整(ナットの調整)はしないでください。蝶番 の新着商品
