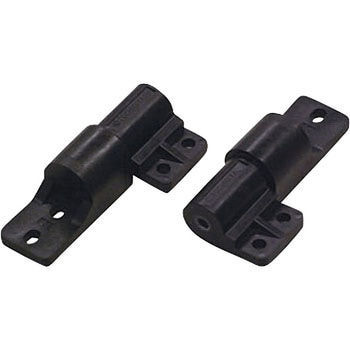

フリーストップヒンジ(ワンウェイ)
任意の位置で静止可能なフリーストップヒンジにワンウェイ機構を追加しました。
従来品では両方向にトルクが発生しましたが、本製品では一方向のトルクがほぼないため、従来品よりも軽い力で作業いただけます。
- 用途
- 通信機器・音響機器・住宅設備・配電盤等
- 材質
- (ハウジングA)PA、(ハウジングB)POM、(シャフト)SUS420、(フックばね)SK
- 許容荷重(kg)
- 6(蓋/左右1セット)
- 使用温度範囲(℃)
- 0～+40
- 取付け方法
- シャフト水平状態
- 推奨ねじ締付トルク(N・m[kgf・cm])
- 0.63(6.4)
- トルク値N・m(kgf・cm)
- <一方向>2.6±0.4(26.6±4)/常温・左右1セット、1.3±0.2(13.3±2)/常温・ヒンジ単体、<逆方向>空転
- RoHS指令(10物質対応)
- 対応
- 自重(g)
- 42
- 内容量
- 1個
注意

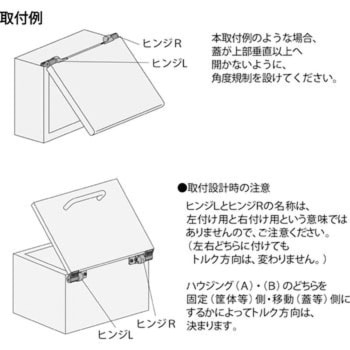

※製品の特性上、バックラッシュが発生します。※ヒンジL・Rのシャフトは、同一線上になるように取り付けてください。
※蓋1枚に対し左右1セットでご使用ください。
※シャフトとハウジング(B)は、抜き差しできるので、取り付け時はご注意ください。
※本品とねじ頭との間には、必ず平座金(呼び3小型丸)をご使用ください。
