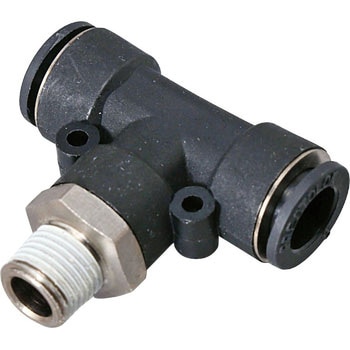

ティー(一般配管用)

ティー(一般配管用) 潤工社

金属部には無電解ニッケルメッキを標準化しています。
Mシリーズのニップル及びプラスチックボディの黄銅部は全てニッケルメッキが標準化されています。
ネジ識別用色シール付。(PT)ネジには、ネジが一目で判別できるR(PT)ネジ別の色シールが塗布されています。
チューブの取出し方向に合せてボディの位置ぎめができます。
エルボ・テー等のR(PT)ネジ部と樹脂結合部が回転し、継手取付後のチューブの取り出し方向に合せて自由に位置ぎめができ、そのうえ樹脂部を固定したままネジの締付けが可能です。
チューブグリップ回転機構付。チューブグリップが継手内でスムーズに回転しますので、チューブの回し切れを防止します。

形状ティー 使用流体水、空気 材質(本体)PBT 材質(ねじ部)黄銅(ニッケルメッキ付) 材質(Oリング)耐水NBR 材質(押えリング)黄銅(ニッケルメッキ付) 材質(チューブグリップ)リン青銅 材質(Vシールリング)耐水NBR 材質(リリースリング)PBT 内容量1個
お気に入りに追加
18件中 1~18件 各品番毎の詳細は注文コードをクリックしてください
注文コード
接続ねじ種類
適合チューブ外径(Φmm)
シール色
寸法L1(mm)
寸法L3(mm)
寸法IN(mm)
最小内径(Φmm)
参考基準価格(税別) 販売価格(税別) 販売価格(税込) 出荷目安 数量
02623285 PTAM-4-M5-PM 10 M 4 - 10.5 17 23 5 13 2.5 (六角対辺HEX)12 (ナイロンチューブ)2.6、(ウレタンチューブ)2.6
661
539
593 (税込)
当日出荷

メーカー直送
返品不可
02623294 PTAM-4-PT1/8-PM 13 R 4 10.5 17 26 8 13 3 (六角対辺HEX)12 (ナイロンチューブ)2.9、(ウレタンチューブ)2.9
523
429
472 (税込)
当日出荷

メーカー直送
返品不可
02623303 PTAM-4-PT1/4-PM 16 R 4 10.5 17 29 11 13 3 (六角対辺HEX)14 (ナイロンチューブ)2.9、(ウレタンチューブ)2.9
575
469
516 (税込)
当日出荷

メーカー直送
返品不可
02623312 PTAM-6-M5-PM 12 M 6 - 12.5 18 24 5 14 2.5 (六角対辺HEX)12 (ナイロンチューブ)3.4、(ウレタンチューブ)3.4
661
539
593 (税込)
当日出荷

メーカー直送
返品不可
02623328 PTAM-6-PT1/8-PM 15 R 6 12.5 18 27 8 14 4 (六角対辺HEX)12 (ナイロンチューブ)6.8、(ウレタンチューブ)6.8
564
459
505 (税込)
当日出荷

メーカー直送
02623337 PTAM-6-PT1/4-PM 19 R 6 12.5 18 30 11 14 4 (六角対辺HEX)14 (ナイロンチューブ)6.8、(ウレタンチューブ)6.8
587
489
538 (税込)
当日出荷

メーカー直送
02623346 PTAM-6-PT3/8-PM 29 R 6 12.5 18 31 12 14 4 (六角対辺HEX)17 (ナイロンチューブ)6.8、(ウレタンチューブ)6.8
633
529
582 (税込)
当日出荷

メーカー直送
返品不可
02623355 PTAM-8-PT1/8-PM 17 R 8 14.5 19 28 8 15 6 (六角対辺HEX)17 (ナイロンチューブ)20.3、(ウレタンチューブ)11.6
633
529
582 (税込)
当日出荷

メーカー直送
返品不可
02623364 PTAM-8-PT1/4-PM 24 R 8 14.5 19 31 11 15 6 (六角対辺HEX)17 (ナイロンチューブ)20.3、(ウレタンチューブ)11.6
656
539
593 (税込)
当日出荷

メーカー直送
返品不可
02623373 PTAM-8-PT3/8-PM 28 R 8 14.5 19 32 12 15 6 (六角対辺HEX)17 (ナイロンチューブ)20.3、(ウレタンチューブ)11.6
719
589
648 (税込)
当日出荷

メーカー直送
返品不可
02623382 PTAM-10-PT1/8-PM 36 R 10 19 25 34 9 19 6 (六角対辺HEX)19 (ナイロンチューブ)27、(ウレタンチューブ)18
822
669
736 (税込)
当日出荷

メーカー直送
02623398 PTAM-10-PT1/4-PM 38 R 10 19 25 37 12 19 8 (六角対辺HEX)19 (ナイロンチューブ)27、(ウレタンチューブ)18
811
659
725 (税込)
当日出荷

メーカー直送
返品不可
02623407 PTAM-10-PT3/8-PM 44 R 10 19 25 37 12 19 8 (六角対辺HEX)19 (ナイロンチューブ)36、(ウレタンチューブ)28
857
699
769 (税込)
当日出荷

メーカー直送
返品不可
02623416 PTAM-10-PT1/2-PM 73 R 10 19 25 41 16 19 8 (六角対辺HEX)22 (ナイロンチューブ)36、(ウレタンチューブ)28
949
769
846 (税込)
当日出荷

メーカー直送
返品不可
02623425 PTAM-12-PT1/8-PM 43 R 12 22 29 37 9 21 6 (六角対辺HEX)22 (ナイロンチューブ)28、(ウレタンチューブ)20
949
769
846 (税込)
当日出荷

メーカー直送
返品不可
02623434 PTAM-12-PT1/4-PM 52 R 12 22 29 40 12 21 8 (六角対辺HEX)22 (ナイロンチューブ)45、(ウレタンチューブ)39.5
966
799
879 (税込)
当日出荷

メーカー直送
返品不可
02623443 PTAM-12-PT3/8-PM 62 R 12 22 29 40 12 21 10 (六角対辺HEX)22 (ナイロンチューブ)51、(ウレタンチューブ)47
966
799
879 (税込)
当日出荷

メーカー直送
返品不可
02623452 PTAM-12-PT1/2-PM 77 R 12 22 29 44 16 21 10 (六角対辺HEX)22 (ナイロンチューブ)55、(ウレタンチューブ)47
1,012
829
912 (税込)
当日出荷

メーカー直送
返品不可
