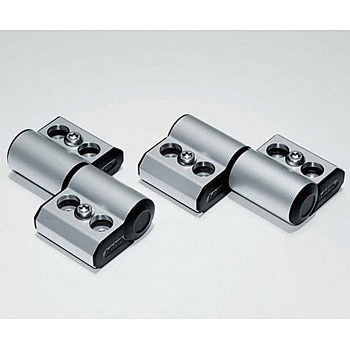

ワンウェイトルクヒンジ HG-TQA型
メーカー3万回開閉試験をクリアしています。
一方向のみにトルクが発生するアルミ合金製トルクヒンジです。逆方向のトルクが発生しないため、扉などをスムーズに操作できます。
- 用途
- 衝撃を加えたくない扉の開閉。医療機器、FA機器、OA機器など

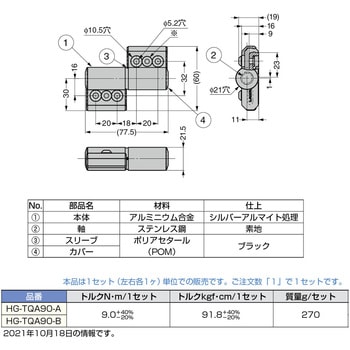

- 材質
- (本体)アルミニウム合金、(軸)ステンレス鋼、(スリーブ、カバー)ポリアセタール(POM)
- 仕様
- 使用温度：0 ℃～50 ℃
- 質量(g)
- 270
- 種類
- 平蝶番型
- 仕上
- (本体)シルバーアルマイト処理、(軸)素地、(スリーブ、カバー)ブラック
- 推奨ねじ
- M5 バインドねじ
- トルク値N・m(kgf・cm)
- 9.0(91.8)
- 内容量
- 1個
注意
低温域では作動トルクが低下します。振動が少ない場所でご使用ください。
ヘクサロビュラ穴付ボルトはトルク調整用ではありません。締めたりゆるめたりしないでください。
フリーストップしない範囲では、ストッパーなどを設けてください。
施工時はトルク機構ユニット(オス)を固定側、クラッチ機構ユニット(メス)を可動側に取付けてください。
ヒンジ同士の軸心は水平にし、ずれないように取り付けてください。
経年変化や温度・湿度などによるトルク低下を考慮し、出荷時のトルクを高めに設定しています。
商品説明動画
LAMP ワンウェイトルクヒンジ HG-TQA型
