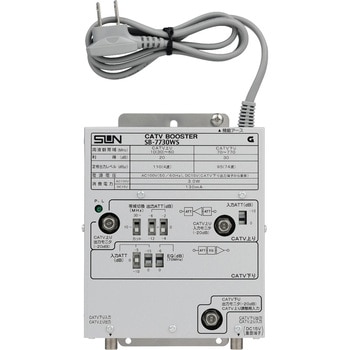

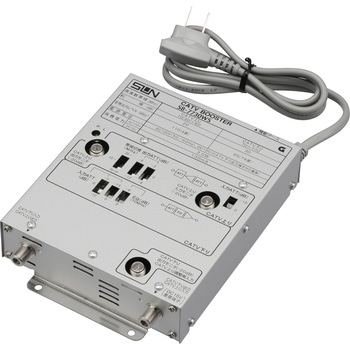

CATV双方向ブースタ30db型
上り帯域切換スイッチ付のCATV双方向ブースタです。
電源はAC100Vまたは、出力端子からDC15Vの電源重畳が可能です。
環境に配慮したRoHS指令対応商品です。
- 仕様
- 入力EQ(dB)：(CATV上り)-、(CATV下り)0、-6
出力ATT(dB)：(CATV上り)0、-2/-4、-6/-12、(CATV下り)-
SCO(dB以下)：(CATV上り)-60、(CATV下り)-60
CTB(dB以下)：(CATV上り)-60、(CATV下り)-60
入力モニタ端子(dB)：(CATV上り)-20、(CATV下り)-
出力モニタ端子(dB)：(CATV上り)-20、(CATV下り)-20
- 用途
- 屋内用
- 使用帯域
- CATV
- 付属品
- 5CF形コネクタ(2個)、木ネジ(3本)
- 質量(g)
- 680
- 備考
- 入力切換SW、上りカットSW、上り帯域切換SW(30MHz)付
- 消費電力(W)
- 3(DC15V 130mA)
- 電源
- AC100V(50/60Hz)、DC15V(出力端子より重畳)
- 寸法(高さH×幅W×奥行D)(mm)
- 168×125×40
- 周波数帯域(MHz)
- (CATV上り)10～60、(CATV下り)70～770
- 電圧定在波比
- 2.0以下
- インピーダンス(Ω)
- 入出力75(F形)
- 雑音指数(dB)
- (CATV上り)8以下、(CATV下り)8以下
- 利得(dB)
- (CATV上り)20、(CATV下り)30
- 定格出力(dBμV)
- (CATV上り)110(4波)、(CATV下り)95(74波)
- 入力ATT(dB)
- (CATV上り)0、-5、-10、(CATV下り)0、-5/-10、-15
- 内容量
- 1個
