Name: 三相電圧+不平衡+逆相欠相リレー K8DT-PZ
Brand: omron(オムロン)

お手数ですが下記URLのお問合せフォームよりご依頼ください。お問合せ種類 *必須の中から必要な書類をお選びご依頼ください。 https://help.monotaro.com/app/ask 書類名） 1：SDS(MSDS) 2：RoHS(2) 3：非該当証明書 4：ChemSHERPA 5：その他（ミルシート・出荷証明書）

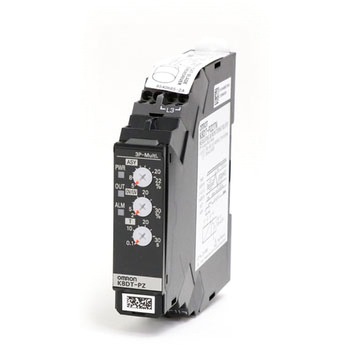

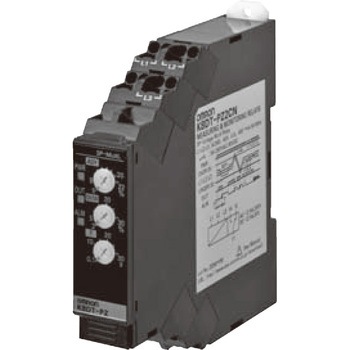

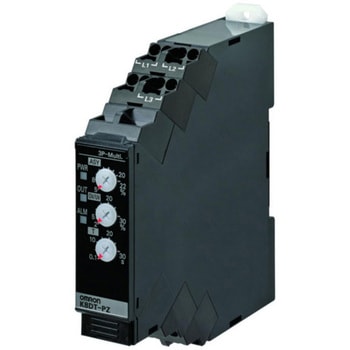

三相電圧+不平衡+逆相欠相リレー K8DT-PZ

17.5mm幅。
三相3線タイプ。
産業用設備や装置の三相電源監視に最適。
プッシュインPlus端子タイプ。

耐電圧

2000VAC 1分間
外部端子一括とケース間
入力端子一括と出力端子一括間

絶縁抵抗(MΩ)

20以上
外部端子一括とケース間
入力端子一括と出力端子一括間

耐ノイズ

立上り1ns方形波正負パルス幅1μs/100ns
1500V入力端子コモン/ノーマル

適合安全規格

UL 60947-5-1(リスティング)
韓国電波法(法律第10564号)
CCC(GB14048.5)

動作値整定範囲

過不足電圧/定格入力電圧に対して2～30%
不平衡/定格入力電圧に対して5～22%
※定格入力電圧はディップスイッチで切換え可能

動作値

過不足電圧/整定値の100%動作
不平衡/不平衡動作値=定格入力電圧×不平衡整定値(%)
最大線間電圧-最小線間電圧が不平衡動作値
以上の電位差になると動作

幅(mm)17.5 質量(g)約100 保護構造端子部：IP20 適合規格EN 60947-5-1 設置環境：汚染度2、過電圧カテゴリⅢ 定格絶縁電圧(V)AC528 材質(ケース)PC UL94-V0 外形寸法(幅W×高さH×奥行D)(mm)17.5×90×90 保存温度(℃)-25～+65(ただし、結露または氷結しないこと) 外装色(ケース)N1.5 過負荷耐量528V連続高度(m)2000以下使用周囲温度(℃)-20～+60(ただし、結露または氷結しないこと) 電流容量(A)10(1極あたり) 使用周囲湿度25～85%RH(ただし、結露しないこと) 入力周波数(Hz)50/60 EMC規格EN 60947-5-1 動作時間(整定範囲)過・不足電圧/0.1～30秒、不平衡/0.1～30秒、逆相/0.1秒±0.05秒、欠相/0.1秒以下復帰方式自動復帰定格インパルス耐電圧(kV)6(導電部端子と露出した非充電金属部間) 繰返し精度動作値/±0.5%FS(at 25℃ 65%RH、定格電源)、動作時間/±50ms(at 25℃ 65%RH、定格電源) 耐振動振動数10-55Hz 片振幅0.35mm 加速度50m/s² X、Y、Z各方向 5min×10掃引保存湿度(%)25～85RH(ただし、結露しないこと) 耐衝撃100m/s² 3軸6方向3回復帰値定格の2%固定挿抜耐久(回)50 挿入力(N)(電線)8以下(AWG20) フェルール導体長さ(mm)8 押込力(N)(ドライバ)15以下推奨マイナスドライバオムロン製：形XW4Z-00B、フエニックス・コンタクト製：SZF 0.4×2.5、ワゴ製：210-719、ワイドミュラー製：SDI 0.4×2.5×75 電線剥きしろ(mm)8 電源投入時ロック時間1秒/5秒ディップスイッチで切換え内容量1個

お気に入りに追加

4件中 1～4件各品番毎の詳細は注文コードをクリックしてください

注文コード	品番選択解除 K8DT-PZ1CN K8DT-PZ1TN K8DT-PZ2CN K8DT-PZ2TN	定格	適合選択解除 (線種)より線、単線、フェルール端子 (断面積)0.25～1.5mm²(AWG24～16)	出力方式選択解除トランジスタ(NPN出力)リレー(1c)	LED色選択解除 PW：緑、OUT：黄、ALM：赤	取付方式選択解除 DINレール取り付け、ねじ取り付け	参考基準価格(税別)	通常価格(税別)	販売価格(税別)	販売価格(税込)	出荷目安
24414373	K8DT-PZ1TN	(トランジスタ出力) 接点構成：1a(NPNトランジスタ) 定格電圧：DC24V(最大電圧：DC26.4V) 最大電流：DC50mA	(線種)より線、単線、フェルール端子 (断面積)0.25～1.5mm²(AWG24～16)	トランジスタ(NPN出力)	PW：緑、OUT：黄、ALM：赤	DINレール取り付け、ねじ取り付け	￥37,500	￥33,980	￥33,980	￥37,378 （税込）	21日以内出荷返品不可
24414382	K8DT-PZ2CN	(リレー出力接点) 定格負荷：AC250V 5A、DC30V 5A(抵抗負荷)、AC250V 1A(誘導負荷)、DC48V 0.2A(誘導負荷) 最小適用負荷：DC5V、10mA(参考値) 機械的寿命：1000万回以上電気的寿命：(AC250V/DC30V 5A)5万回、(AC250V/DC30V 3A)10万回	(線種)より線、単線、フェルール端子 (断面積)0.25～1.5mm²(AWG24～16)	リレー(1c)	PW：緑、OUT：黄、ALM：赤	DINレール取り付け、ねじ取り付け	￥37,500	￥33,980	￥33,980	￥37,378 （税込）	21日以内出荷返品不可
24414398	K8DT-PZ2TN	(トランジスタ出力) 接点構成：1a(NPNトランジスタ) 定格電圧：DC24V(最大電圧：DC26.4V) 最大電流：DC50mA	(線種)より線、単線、フェルール端子 (断面積)0.25～1.5mm²(AWG24～16)	トランジスタ(NPN出力)	PW：緑、OUT：黄、ALM：赤	DINレール取り付け、ねじ取り付け	￥37,500	￥33,980	￥33,980	￥37,378 （税込）	66日以内出荷返品不可
24414364	K8DT-PZ1CN	(リレー出力接点) 定格負荷：AC250V 5A、DC30V 5A(抵抗負荷)、AC250V 1A(誘導負荷)、DC48V 0.2A(誘導負荷) 最小適用負荷：DC5V、10mA(参考値) 機械的寿命：1000万回以上電気的寿命：(AC250V/DC30V 5A)5万回、(AC250V/DC30V 3A)10万回	(線種)より線、単線、フェルール端子 (断面積)0.25～1.5mm²(AWG24～16)	リレー(1c)	PW：緑、OUT：黄、ALM：赤	DINレール取り付け、ねじ取り付け	￥37,500	￥36,980	￥36,980	￥40,678 （税込）	取扱停止中返品不可

お気に入りに追加

各品番毎の詳細は注文コードをクリックしてください
