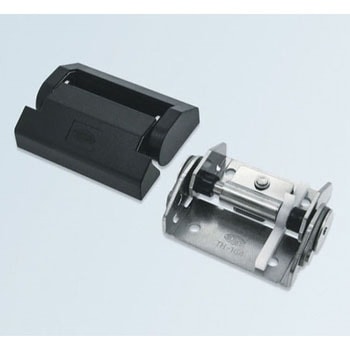

フリーストップヒンジ(ワンウェイ)
任意の位置で静止可能なフリーストップヒンジにワンウェイ機構を追加しました。従来品では開閉両方向にトルクが発生しましたが、開方向のトルクがほぼゼロのため、蓋の重量のみで持ち上げることができます。
- 用途
- 通信機器・音響機器・住設・配電盤等
- 仕様
- 使用温度範囲：+5℃～+40℃納入時、カバーはバラ状態です。
- 材質
- SUS304、SUS303、POM、SUS301、SUS、SMF4030、SUJ2、ポリスライダー、ABS
- 質量(g)
- 110
- 部品名称
- 固定ブラケット、可動ブラケット、シャフト、スリーブ、チルト本体、チルトプラグ、チルトスペーサー、チルトカシメワッシャー、薄平リベット、リング、平座金(A)、皿リベット、ディスク、ローラー、ポリスライダーワッシャー、平座金(B)、カバー(A)、カバー(B)
- 表面処理
- バレル研磨、黒色、防錆処理
- 設定トルク(Nm)
- トルク方向：2.94 +0.49-0.2(30 +5-2kgf・cm)、トルクレス方向：0.49 以下(5kgf・cm以下)
- RoHS指令(10物質対応)
- 対応
- 内容量
- 1個
注意
※カバー装着時や動作時、カバーに指を挟まれないように注意して下さい。カバー装着後、カバーの取り外しは不可です。トルクレス方向で自由落下となる場合は、ストッパー等を設けて下さい。本製品はワンウェイのため、僅かな力で回転します。そのため、納入状態では回転防止ストッパーが取り付いています。必ず本品を仮固定後に回転防止ストッパーを取り外してください。取り付けられなくなる恐れがあります。商品説明動画
【蝶番】フリーストップヒンジ(ワンウェイ) TH-164
