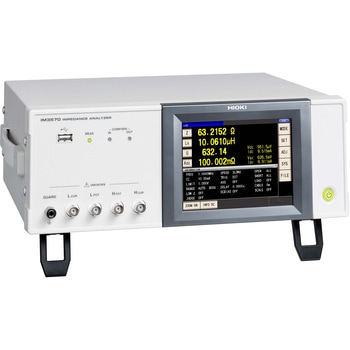

インピーダンスアナライザ



インピーダンスアナライザ 商品レビューを投稿する

LCR測定, DCR測定, スイープ測定の連続測定と高速検査を1台で実現
LCRモードで最速1.5 ms (1 kHz), 0.5 ms (100 kHz)の高速測定
基本確度±0.08 %の高精度測定
圧電素子の共振特性検査、機能性高分子コンデンサのC-Dと低ESR測定、インダクタ(コイル・トランス)のDCRとL-Q測定などに最適

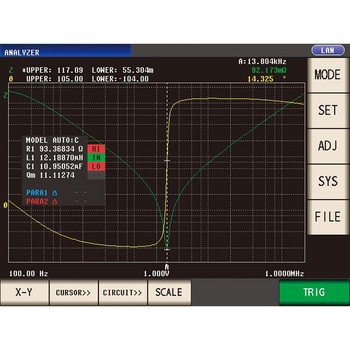

アナライザモードで周波数スイープ測定、レベルスイープ測定、タイムインターバル測定が可能
表示範囲
Z, Y, Rs, Rp, Rdc, X, G, B, Ls, Lp, Cs, Cp :± (0.000000 [単位]〜9.999999 G [単位]) ZとYのみは絶対値表示
θ: ± (0.000°〜180.000°)
D: ± (0.000000〜9.999999)
Q: ± (0.00〜99999.99)
Δ%: ± (0.0000 %〜999.9999 %)
測定信号レベル
【通常モード】Vモード, CVモード: 5mV〜5Vrms, (1MHzまで)、10mV〜1Vrms (1.0001MHz〜5MHz), 1mVrmsステップ、CCモード: 10μA〜50mArms (1MHzまで)、10μA〜10mArms (1.0001MHz〜5MHz), 10μArmsステップ
【低インピーダンス高精度モード】Vモード, CVモード: 5mV〜1Vrms (100kHzまで), 1mVrmsステップ、CCモード: 10μA〜100mArms (100kHzまでの100mΩと1Ωレンジ), 10μArmsステップ
付属品
電源コード、通信取扱説明書 (CD-R) ×1
質量(kg)
5.8
電源
AC90〜264V、50/60Hz、150VAmax
表示
カラーTFT 5.7 inch, 表示 ON/OFF設定可能
寸法(幅W×高さH×奥行D)(mm)
330×119×307
測定時間
0.5 ms (100 kHz, FAST, ディスプレイOFF, 代表値)
機能
DCバイアス測定, コンパレータ, BIN測定 (分類機能), パネルロード・セーブ, メモリ機能
出力インピーダンス(Ω)
通常モード: 100, 低インピーダンス高精度モード: 10
インターフェース
EXT I/O (ハンドラ), RS-232C, GP-IB, USB通信, USBメモリ, LAN
測定レンジ
100 mΩ〜100 MΩ, 12レンジ (全てのパラメータはZで規定)
測定周波数
4 Hz〜5 MHz (設定分解能 5桁分解能, ただし最小分解能10 mHz)
測定モード
LCR (LCR測定), アナライザ (スイープ測定), 連続測定
パラメータ
Z, Y, θ, Rs (ESR), Rp, Rdc (直流抵抗), X, G, B, Cs, Cp, Ls, Lp, D (tanδ), Q
基本確度
Z: ±0.08 % rdg. θ: ±0.05°
内容量
1台
関連資料
メーカーカタログ
注意
※校正書付商品については発注後のキャンセル不可となります。※校正書・トレーサビリティ体系図付商品についてはwebでの受注のみとなります。

お気に入りに追加
↓各品番毎の詳細は注文コードをクリックしてください。
4 件中 1 - 4 件
注文
コード

品番
参考
基準
価格
(税別)
通常価格
(税別)
購入数 販売価格
(税別)
出荷
関連
数量
50973195 IM3570 ¥780,000
¥760,500 1 ¥760,500
出荷目安:10日
メーカー直送品
返品不可
代引不可
個別に配送料をご負担いただく商品です。
50973204 IM3570(校正書・トレーサビリティ体系図付) ¥788,000
¥768,500 1 ¥768,500
出荷目安:15日
メーカー直送品
返品不可
代引不可
個別に配送料をご負担いただく商品です。
73971808 IM3570(等価回路解析ソフト付き) ¥880,000
¥879,990 1 ¥879,990
出荷目安:16日
メーカー直送品
返品不可
代引不可
個別に配送料をご負担いただく商品です。
87533513 IM3570(校正書・トレーサビリティ体系図付)+(等価ソフト付き) ¥888,000
¥887,990 1 ¥887,990
出荷目安:16日
メーカー直送品
返品不可
代引不可
個別に配送料をご負担いただく商品です。
↑各品番毎の詳細は注文コードをクリックしてください。
お気に入りに追加



特別運賃   この商品は個別に配送料が発生します。
地域 単位 配送費
 ※ 上記は目安です。詳しくは注文コード毎のページでご確認ください。
全国 1注文コードにつき ¥1,300
