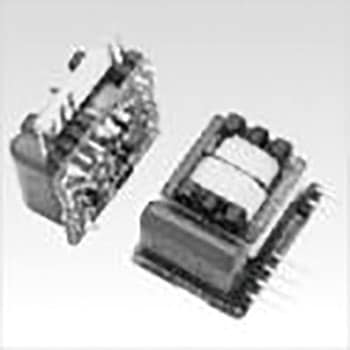

電力計測用超小型PT(アクティブPT )/SIP型
超小型トランスと出力電圧フィードバックによる位相補償回路を内蔵、優れた比誤差・位相角特性を実現。
機器用変成器(PT)に比べて大幅な小型軽量化が可能。
電子回路直接インターフェース用の1V出力で標準化。
75V～250Vと広い一次電圧範囲に対応。
自己電源方式で外部制御電源が不要。
200V：1Vのトランスと等価回路。
- 仕様
- (定格出力電圧比)200V：1V、(過電圧耐量)1.4×En/連続、2×En/1s、(比誤差)±1%FS以内、(位相角)±30分以内
- 質量(g)
- 10
- 耐電圧
- AC2000V(50/60Hz)/1min(入力端子一括～出力端子一括間)
- 定格周波数(Hz)
- 50/60
- 消費電流(mA)
- (内部)3mA(Typ)
- 使用環境
- -20～75℃、≦80%RH・結露のないこと
- 負荷抵抗
- (許容)100KΩ以上
- 定格一次電圧(V)
- 200(75～250)
- 保存環境
- -30～95℃、≦80%RH・結露のないこと
- 絶縁抵抗
- DC500V、≧100MΩ(入力端子一括～出力端子一括間)
- 内容量
- 1個
