インターフェイス(コネクタ端子台)

インターフェイス(コネクタ端子台) 東洋技研

端子台とコネクタは基板上で接続されていますので誤配線の心配がありません。
端子番号とコネクタ番号は1対1で結線されているため、自由性のある回路設計が可能です。
新しいネジ方式の採用で作業性も一段と向上。フォーク型端子をご使用ならPCNシリーズが断然有利です。
レールとの着脱もスッキリまとまったレバー方式。
工具不要で取り外せますから本体背面に無駄なスペースもいりません。
レール取付け、直接取付け兼用型です。

取付方式DINレール/直付け 結線方式ネジ/フラット 端子ねじM3×9.5 端子間ピッチ(mm)7.62 定格電流(JIS)(A)1 定格電流(IEC)(A)1 定格電流(UL)(A)1 材質端子台/PPE、ケース/PPE、基板/ガラエポ 定格絶縁電圧(V)AC/DC125 適合電線(mm2)最大1.25 絶縁抵抗(MΩ)100以上(DC500Vメガにて) 使用周囲温度(℃)-10~+50 締付トルク(N・m)1.2 耐電圧(V/min)AC600 内容量1個
お気に入りに追加
3件中 1~3件 各品番毎の詳細は注文コードをクリックしてください
注文コード

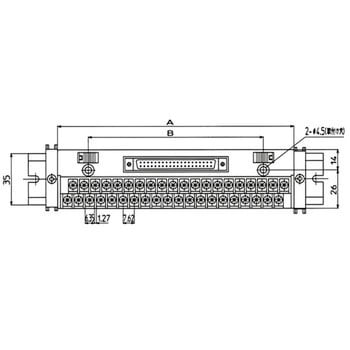

寸法A(mm)
寸法B(mm)
参考基準価格(税別) 販売価格(税別) 販売価格(税込) 出荷目安 数量
87058727 PCN-4F24 (実装・富士通)FCN-364P024-AU 24P 109 85 FCN-367J024-AU/F、FCN-361J024-AU/FCN-360C024-B
5,130
3,790
4,169 (税込)
10日以内出荷

返品不可
34818752 PCN-4F-40 (実装・富士通)FCN-364P040-AU 40P 162 120 FCN-361J040-AU/FCN-360C040-B
6,150
4,590
5,049 (税込)
取扱停止中
87058736 PCN-4F40 (実装・富士通)FCN-364P040-AU 40P 162 120 FCN-361J040-AU/FCN-360C040-B
5,850
4,290
4,719 (税込)
取扱い終了

返品不可
お気に入りに追加
各品番毎の詳細は注文コードをクリックしてください

カテゴリ

商品レビュー

商品レビューを投稿すると毎月抽選で 1,000名様500円クーポンをプレゼント!

よくあるご質問(FAQ)

ご質問件数: 1
ご質問は製品仕様に関する内容に限らせて頂きます。 この商品について質問する
質問:
製品の安全データシート(SDS)や有害物質使用制限に関するデータ(RoHS)等の書面が必要ですがどうすれば良いですか。
回答:
お手数ですが下記URLのお問合せフォームよりご依頼ください。
お問合せ種類 *必須の中から必要な書類をお選びご依頼ください。

https://help.monotaro.com/app/ask

書類名)
1:SDS(MSDS)
2:RoHS(2)
3:非該当証明書
4:ChemSHERPA
5:その他(ミルシート・出荷証明書)
2022-04-04
