Panasonic(パナソニック)

分配器(1端子電流通過形) 【4K】【8K】対応

本品は、2K(地デジなど)放送および4K/8K(BS・110度CS)放送の3224MHzまでの周波数に対応した高シールド形分配器です。

適合電線: 【入出力端子】高周波同軸ケーブルS-5C-FB、【アース端子】Φ1.6 Cu(銅) 単線専用
インピーダンス(Ω): 75
周波数帯域(MHz): 10～3224
使用周囲温度(℃): -10～40
付属品: F型接栓(各端子数)、取付ねじ(本体仮固定)2本(3×14mmなべタッピンねじ)、施工説明書
内容量: 1個

6種類すべて表示中

注文コード

分岐損失(dB)

端子間結合損失(dB)

電圧定在波比

参考基準価格 (税別)	販売価格(税別)	販売価格(税込)

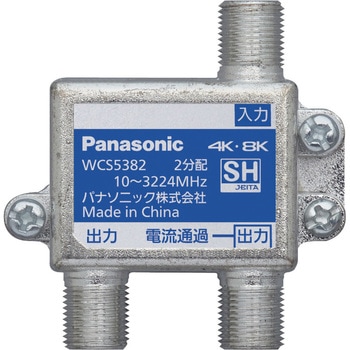

WCS5382

(10～76MHz)4.3以下、(76～222MHz)4.0以下、(222～770MHz)4.3以下、(770～1489MHz)5.0以下、(1489～2150MHz)6.0以下、(2150～2681MHz)6.4以下、(2681～3224MHz)7.3以下

(10～76MHz)15.0以上、(76～222MHz)20.0以上、(222～770MHz)20.0以上、(770～1489MHz)15.0以上、(1489～2150MHz)15.0以上、(2150～2681MHz)15.0以上、(2681～3224MHz)15.0以上

(10～76MHz)2.0以下、(76～222MHz)1.8以下、(222～770MHz)1.8以下、(770～1489MHz)2.0以下、(1489～2150MHz)2.0以下、(2150～2681MHz)2.0以下、(2681～3224MHz)2.5以下

￥5,060

￥4,198

￥4,618(税込)

4日以内出荷

WCS5383

(10～76MHz)6.2以下、(76～222MHz)6.0以下、(222～770MHz)6.5以下、(770～1489MHz)7.5以下、(1489～2150MHz)9.0以下、(2150～2681MHz)11.0以下、(2681～3224MHz)11.8以下

(10～76MHz)15.0以上、(76～222MHz)20.0以上、(222～770MHz)18.0以上、(770～1489MHz)15.0以上、(1489～2150MHz)15.0以上、(2150～2681MHz)15.0以上、(2681～3224MHz)15.0以上

(10～76MHz)2.0以下、(76～222MHz)1.8以下、(222～770MHz)1.8以下、(770～1489MHz)2.0以下、(1489～2150MHz)2.0以下、(2150～2681MHz)2.0以下、(2681～3224MHz)2.5以下

￥6,270

￥4,798

￥5,278(税込)

4日以内出荷

WCS5384

(10～76MHz)8.2以下、(76～222MHz)8.0以下、(222～770MHz)8.0以下、(770～1489MHz)9.4以下、(1489～2150MHz)11.0以下、(2150～2681MHz)12.0以下、(2681～3224MHz)13.3以下

(10～76MHz)15.0以上、(76～222MHz)20.0以上、(222～770MHz)20.0以上、(770～1489MHz)15.0以上、(1489～2150MHz)15.0以上、(2150～2681MHz)15.0以上、(2681～3224MHz)15.0以上

(10～76MHz)2.0以下、(76～222MHz)1.8以下、(222～770MHz)1.8以下、(770～1489MHz)2.0以下、(1489～2150MHz)2.0以下、(2150～2681MHz)2.0以下、(2681～3224MHz)2.5以下

￥8,080

￥6,398

￥7,038(税込)

4日以内出荷

WCS5385

(10～76MHz)9.5以下、(76～222MHz)9.2以下、(222～770MHz)9.7以下、(770～1489MHz)10.5以下、(1489～2150MHz)12.5以下、(2150～2681MHz)14.0以下、(2681～3224MHz)16.3以下

(10～76MHz)15.0以上、(76～222MHz)20.0以上、(222～770MHz)18.0以上、(770～1489MHz)15.0以上、(1489～2150MHz)15.0以上、(2150～2681MHz)15.0以上、(2681～3224MHz)15.0以上

(10～76MHz)2.0以下、(76～222MHz)1.8以下、(222～770MHz)1.8以下、(770～1489MHz)2.0以下、(1489～2150MHz)2.0以下、(2150～2681MHz)2.0以下、(2681～3224MHz)2.5以下

￥9,300

￥7,398

￥8,138(税込)

4日以内出荷

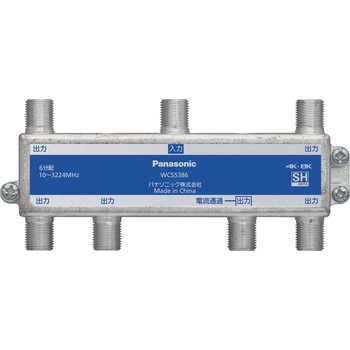

WCS5386

(10～76MHz)10.5以下、(76～222MHz)10.0以下、(222～770MHz)11.0以下、(770～1489MHz)12.0以下、(1489～2150MHz)13.8以下、(2150～2681MHz)16.5以下、(2681～3224MHz)17.8以下

(10～76MHz)15.0以上、(76～222MHz)20.0以上、(222～770MHz)18.0以上、(770～1489MHz)15.0以上、(1489～2150MHz)15.0以上、(2150～2681MHz)15.0以上、(2681～3224MHz)15.0以上

(10～76MHz)2.0以下、(76～222MHz)1.8以下、(222～770MHz)1.8以下、(770～1489MHz)2.0以下、(1489～2150MHz)2.0以下、(2150～2681MHz)2.3以下、(2681～3224MHz)2.5以下

￥11,000

￥8,398

￥9,238(税込)

5日以内出荷

WCS5388

(10～76MHz)12.0以下、(76～222MHz)12.0以下、(222～770MHz)12.5以下、(770～1489MHz)13.5以下、(1489～2150MHz)16.2以下、(2150～2681MHz)18.0以下、(2681～3224MHz)19.3以下

(10～76MHz)15.0以上、(76～222MHz)20.0以上、(222～770MHz)18.0以上、(770～1489MHz)15.0以上、(1489～2150MHz)15.0以上、(2150～2681MHz)15.0以上、(2681～3224MHz)15.0以上

(10～76MHz)2.0以下、(76～222MHz)1.8以下、(222～770MHz)1.8以下、(770～1489MHz)2.0以下、(1489～2150MHz)2.0以下、(2150～2681MHz)2.3以下、(2681～3224MHz)2.5以下

￥17,000

￥14,980

￥16,478(税込)

5日以内出荷

各品番毎の詳細は注文コードをクリックしてください
