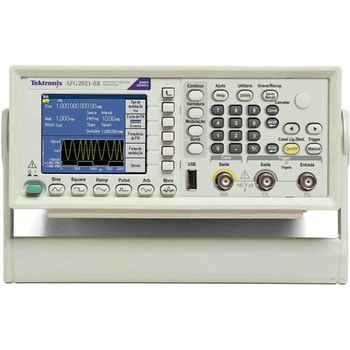

任意波形/ファンクション・ジェネレータ
20MHz・250MS/s・1ch
- 付属品
- USBケーブル、BNCケーブル(出力チャンネル数に準じる)、CD-ROM(クイック・スタート・ユーザー・マニュアル、プログラマーズ・マニュアル、サービス・マニュアル、LabVIEW/IVIドライバを収録)、電源ケーブル、日本語オーバーレイ、校正証明書(英文)
- 仕様
- 【エッジ・トランジション時間】18ns～625s、【メモリ：サンプル・レート】2～128K：250MS/s、【ジッタ(実効値)】4ns、【内部周波数リファレンス(エージリング)】±1ppm/年、【外部リファレンス】入力のみ
- 直流抵抗
- (50)-5～+5V
- チャンネル数
- 1
- 分解能
- (パルス)10psまたは5桁、エッジ・トランジション時間：10psまたは4桁、垂直軸：14ビット、振幅：0.1mVp-p、0.1mVrms、1mV、0.1dBまたは4桁
- インターフェース
- USB1.1/LAN/GPIB【SCPI-1999.0、IEEE488-2規格に対応)，Oot.GLにてLAN/GPBIに対応
- 周波数帯域(MHz)
- (ノイズ)20、(有効アナログ-3dB)34
- 出力範囲
- ±5V
- 開放端子電圧
- 20mVp-p～20Vp-p
- デューティー比
- 0.001～99.999%(パルス幅に制限が適用)
- 不揮発分
- メモリ(波形/設定)：4/4
- 立ち上り/立ち下がり時間
- 20ns以下
- 波形
- 正弦波：1μHz～20MHz、方形波：1μHz～10MHz、ランプ波：1μHz～200kHz、パルス波、その他：1μHz～200kHz(sin・x/x、指数立上り、Gaussian、Lorenz、Haversine)、DC、ノイズ、任意波形：1mHz～10MHz
- 出力モード
- 【その他】スイープ(リニア、対数)、バースト(トリガ、ゲート)
- 振幅
- (50Ω)10mVp-p～10Vp-p
- 言語表示
- 日本語を含む8ヶ国語
- 周波数設定分解能
- 1μHzまたは12桁
- 変調方式
- AM/FM/PM/ASK/FSK/PSK/PWM
- パルス幅×周波数
- 30.00ns～999.99s×1μHz～10MHz
- 校正証明書
- 付き
電気測定その他関連用品 の新着商品
カテゴリ
代替相当品
相当品がございます、是非ご確認ください。
| 注文コード | 品番 | 代替品注文コード | 代替品品番 | 商品画像 | 商品名 | ブランド | 内容量 | 価格 | 理由 |
|---|---|---|---|---|---|---|---|---|---|
| 73435118 | AFG2021 | 73435093 | AFG1022 |  | 任意波形/ファンクション・ジェネレータ | Tektronix(テクトロニクス) | 1台 | ￥197,800 税込￥217,580 | 推薦品です(詳細・スペック等はご確認下さい) |
