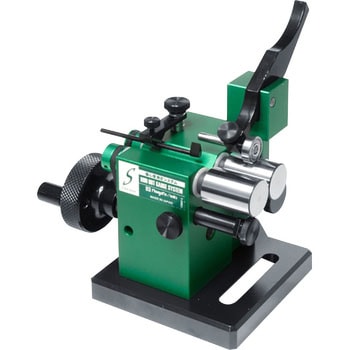

偏心度測定システム Sライン
ハイエンドモデルSラインシリーズです。
タイミングベルト+プーリーによる駆動システムとグリップ付ハンドルによる滑らかな回転で測定できます。
ワーク前後を押さえるワークストッパー搭載で、軸方向の円周振れ(端面の直角度)測定も可能です。
大型測定器のステージ等に搭載可能な超コンパクト&長穴付のクランプベースです。
丸棒などフランジが無いワークに便利なフラットローラーです。
用途お手持ちのインジケータに取り付けての偏心度測定に
長さ(mm)測定可能：5-80
形状測定可能：円筒状
外径(Φmm)測定可能：4-30
精度(μm)2-3.5以内
ベースクランプベース
キャリア無
ローラーフラットローラー
内容量1台
注意
※精度に関しては、2μm=Φ20mmワークの測定値です。※ワーク先端部がメインローラー端面から離れると、振れが大きくなり測定誤差の原因になるので、基準とする部分がローラーで十分に挟める長さでご使用下さい。
※在庫状況により納期変動する可能性があります。
