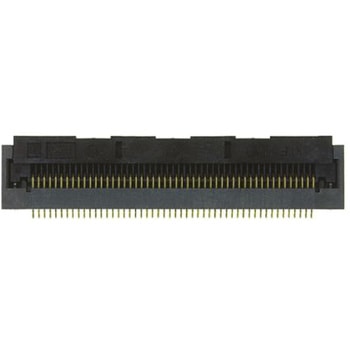

ヒロセ電機 FPC / FFC コネクタ， メス， 50極， 0.5mm

コンタクト数 = 50
コンタクト材質 = リン酸銅
ピッチ = 0.5mm
取り付けタイプ = 表面実装
ジェンダー = メス
端子タイプ = ZIF下接点
ボディ向き = ライトアングル
ロック機構 = あり
定格電流 = 500mA
定格電圧 = 50 V ac
シリーズ = FH28
行数 = 1
コンタクトめっき = 金
最低使用温度 = -40℃
ヒロセ電機FH28シリーズ0.5 mm FPC / FFCコネクタ. FH28 0.5 mm ZIF (ゼロ挿入力) FPC / FFCコネクタは、頑丈で耐久性に優れた設計の製品です。 このFH28 FPC / FFCコネクタは、補強金具によってコネクタの両端で支持されている頑丈なフリップロックアクチュエータを備えています。 このアクチュエータは、全長に沿った各接点のフックで抑えられるため、接続が確実になり、アクチュエータの脱落が防止されます。 アクチュエータを完全に閉じると、明確な手ごたえと音により、所定の位置にしっかりロックされたことがわかります。 FH28 FPC / FFCコネクタは、タブ付きFPCに対応したサイドキャッチを備えています。 このキャッチにFPCスロットの位置決めタブを挿入すれば、FPCの位置が正確に定まります。 アクチュエータが固定されると、タブがストレインリリーフとして機能し、FPCの保持力が高まります。 FH28 FPC / FFCコネクタは、ストレート形状のFPC (タブなしFPC)と併用することもできます。 FPC / FFCコネクタの底面は樹脂で覆われており、接点が露出していないため、コネクタを基板パターン上に実装することができます。 このFH28 0.5 mm ZIF FPC / FFCコネクタは、標準の0.3 mm厚のFPCに対応しています。 FH28E及びFH28HのFPC / FFCコネクタは、手動ではんだ付けできるように金具がハウジングから突出しています。 FH28H FPC / FFCコネクタは、より幅の狭い省スペースアクチュエータを備えています。. 特長と利点. 堅牢設計 補強型フリップロックアクチュエータによりFPC / FFCを挿入しやすく確実に保持可能 明確な手ごたえと音でアクチュエータが完全に閉じたことを確認可能 サイドキャッチとタブの組み合わせによりFPC / FFC保持力を向上 密閉型設計のため、基板パターン上に実装可能. 用途. 産業機器 家庭用電化製品 GPSナビゲーション 計測器 バーコードリーダー 医療機器
