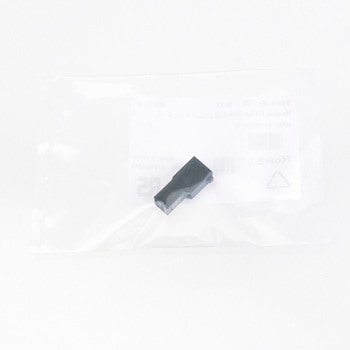

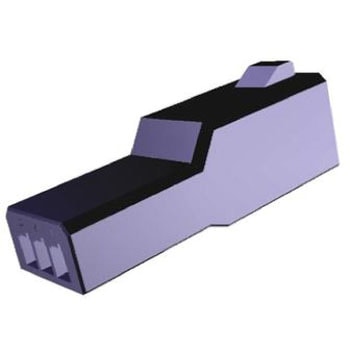

TE Connectivity コネクタハウジング オス 6極 2列 2.5mm ダイナミック
仕様TE Connectivity DYNAMIC D-2100S / D-2100D 2.5 mmタブ及びレセプタクルハウジング. Dynamic D-2100シリーズの2.5 mmタブとレセプタクルコネクタハウジングは、コンパクトで省スペースの設計になっています。D-2100Sバージョンは標準的な1列構成で、D-2100Dは2列構成になっています。D-2100コネクタハウジングは、コンタクトを所定の位置に固定し、かん合時の損傷を防止するロッキングランスを備えています。コンタクトがハウジング内に完全に固定されるとカチっと音がします。D-2100圧着ハウジングには、誤かん合を防止し、かん合時のハウジング間のずれや捩れを防ぐキーイングリブが付いています。ハウジング上面にセンターロックがあるので、確実にかん合接続できます。また、カチッと音がするので、かん合したことがわかります。このセンターロックは基板のスペースも節約するので、高密度実装が実現します。Dynamic D-2100コネクタハウジングの圧着レセプタクルとタブコンタクトは別売りです。. 特長と利点. コンパクトな省スペース設計 しっかりとコンタクトを保持するロッキングランス 誤かん合を防ぐリブ センターロックラッチで、確実なかん合と基板スペースの節約 確実にかん合すると、クリック音が聞こえる 視覚的にかん合を確認できる取り付けライン. 製品用途の情報. DYNAMIC D-2100コネクタは、ほとんどの産業用信号の用途に適しています。
取付方式ケーブルマウント
ピッチ(mm)2.5
シリーズDynamic 2000
深さ(mm)30.69
材質(ハウジング)PET
行数2
コンタクト数6
オス・メスオス
ボディ向きストレート
併用可能製品電線対基板コネクタ
