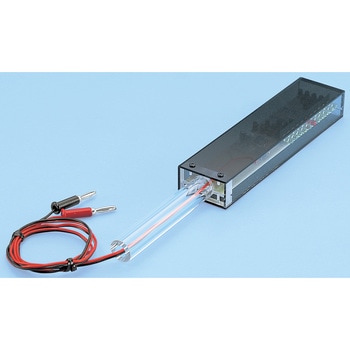

直流と交流確認器

点滅するLEDをすばやく動かしたときにできる残像を利用して、直流と交流の違いを視覚化する装置です。見える残像はオシロスコープで観察した波形とほぼ同じ波形があらわれます。
動作電圧によって発光するLEDの数が変わるため、電圧による違いも確認できます。
中央の赤色LEDは一定の周期で発光していますので、装置を振る速度に関わらず観察者が波形を定量的にとらえる事ができます。
外装部分は透明になっており、動作原理が容易に理解できます。また、補助用の乾電池が不要なので、交流出力のある電源装置だけで実験ができます。
