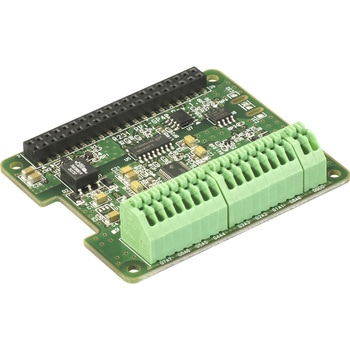

Raspberry Pi SPI 絶縁型アナログ入力ボード(端子台モデル)
センサーデバイスなどアナログ信号の取得に最適なアナログ入力ボード。結線が容易な端子台タイプ
出力方式
(デジタル)1ch オープンコレクタ出力方式
最大耐圧：30V(OFF時) / 50mA(ON時)
入力方式
最大耐圧：30V(OFF時) / 50mA(ON時)
(デジタル)1ch TTLレベル(5V/10kΩプルアップ)※MILコネクタモデルのみ
最大耐圧：30V
仕様最大耐圧：±20V
セット内容本体 x1、GPIO 40P ピンヘッダー x1、スペーサー(固定用 M2.6)x4、ネジ(固定用 M2.6)x8、補足文書 x1、保証書 x1
長さ(mm)ストリップ：9
電圧(アナログ)入力レンジ：±10V， ±5V， ±2.5V， ±1V， ±0.5V， 0-10V， 0-5V， 0-2.5V， 0-1V
質量(g)約25
外形寸法(mm)約65×56.5(突起部含まず)
電源5V/+3.3V(GPIOポートから給電)
分解能12bit
サンプリングレート：500ksps(最大)
電流(mA)(アナログ)入力レンジ：4-20mA
入力CH8ch(アナログ)
絶縁耐圧2.5kV(アナログ入力 / デジタル入出力とGPIO40Pin間)
使用コネクタPhoenix Contact PTSA 0.5/-2.5-F もしくは互換品
適合電線AWG24～20
インターフェイスGPIO40ピン：SPI
A/DコンバータTI ADS8668
内容量1個
最大耐圧：30V
注意
※RPi-GP40Tは、Raspberry Piの GPIO 40Pin(SPI)に接続する絶縁型のアナログ入力、デジタル変換ボードです。※本製品をRaspberry Piに接続し使用することで、センサーデバイスからのアナログ信号を入力しデジタル信号へ変換することが可能です。
※アナログ入力各ch間およびデジタル入出力間は非絶縁
※ソフトウェアで各CHの電圧レンジを切り替え可能
※入力インピーダンス：1MΩ(いずれの電圧入力レンジ設定でも一定)
※シャント抵抗 249Ω、1-5Vへ変換し0-5Vレンジで測定
※シャント抵抗はジャンパ抵抗 RAx で各chで有効/無効の切り替えが可能
