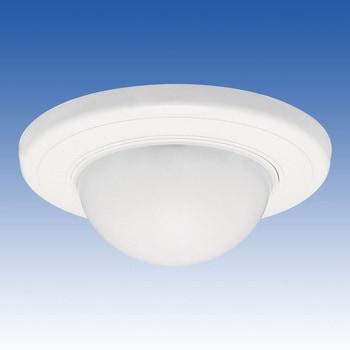

パッシブセンサー BUS-6812W

Name: パッシブセンサー BUS-6812W
Brand: TAKEX(タケナカエンジニアリング)

立体警戒型:12m用通信機能を内蔵したバスネット専用のセンサー
従来よりベース部をワイド化(Φ150mm)することにより、センサー取替え時に天井面の汚れ跡が目立つといった問題が解消。
パッシブインフラレッド方式。侵入者の移動によって生じる遠赤外線エネルギーの変化をキャッチします。
センサー内部の回路・配線の損傷発生を監視する機器異常警報機能と、電源電圧の異常低下を監視する低電源電圧異常警報機能を備えています。

仕様伝送情報：正常情報(正常動作を示す情報)・警報情報(侵入検知を示す情報)・異常情報(機器異常又は低電源電圧異常を示す情報) 付属品タッピングネジ:Φ4×30 2本質量(g)150 検出方式パッシブインフラレッド方式 (カウント処理) 配線接続分離式ベースの端子台にM3セルフアップ端子で配線接続電源電圧(V)DC9～30(極性あり) 機能【メモリー制御機能】センサー制御側：3分間点滅47分間点灯のオートリセット動作、コントローラ制御側：コントローラ側の警戒/解除の設定に同期して表示/リセットを制御、【機器異常報知機能】センサー内部の回路・配線の損傷発生を監視(異常発生時:アラーム表示灯の点灯+異常警報出力)、【低電源電圧異常報知機能】電源電圧の異常低下を監視(異常発生時:アラーム表示灯の点灯+異常警報出力)、【カウント切替機能】1・2・3・4回に切替られる消費電流(mA)20以下角度調整範囲上下30°、水平15°(ベース取付穴にて) 使用周囲温度(℃)-15～+55 (結露なきこと) 設置場所屋内天井面 (別売アタッチメントで壁付可) 表示灯【アラーム】赤色LED、ウォームアップ時：点滅、警報時：点灯(約2秒)、異常警報時：連続点灯(すべて消灯に設定が可能)、【メモリー表示灯】黄色LED、メモリー起動時：点滅(センサー制御に設定時)、メモリー表示時：点灯(コントローラ側が運用モードに設定時のみメモリー表示灯として機能)、(点検表示灯)警報信号応答時:点灯(約2秒)(コントローラ側が点検モードに設定時のみ点検表示灯として機能) 警戒距離立体警戒最長部12m 17対伝送方法バスネット伝送(時分割多重伝送方式)/(極性あり) 伝送信号正常信号：随時、警報信号：ワンショット(約2秒)、異常警報信号：リアルタイム動作内容量1台
