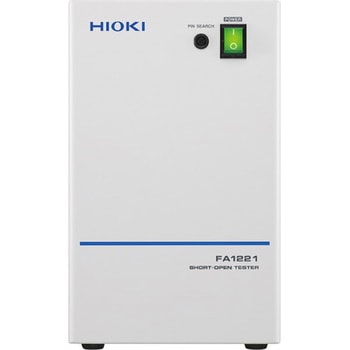

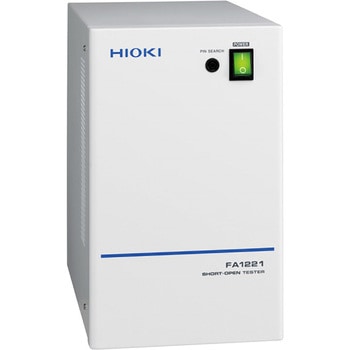

ショートオープンテスタ FA1221 セット
多チャネルのショート/オープンテスター
お客様の装置に組み込み可能
卓上型1BOXに機能を集約し、装置組込みを容易に実現
ショート/オープンテストに機能を特化
低抵抗を安定して測定できる4端子低抵抗測定。
用途
電子部品/ ケーブル/ コネクタの信頼性試験に
燃料電池セルバッテリーの溶接抵抗検査向け
仕様【検査ステップ数】総当たりショート/オープン: 128ピン、コンポーネントデータ: 最大10000ステップ、チャージデータ: 40組、ピンコンタクトデータ: 128ピン、グループデータ: 255グループ、【計測部】アナログSW:128チャネル/1ボード (2端子/4端子切替可)、ガードなし
付属品取扱説明書 ×1、テストリード ×1、電源コード ×1、金具 ×1、インストールCD ×1、E4232シールドスキャナーケーブル(64ピン、片側アングルタイプ、2m)×2
質量(kg)10
電源(V)AC100~240(±10%)単相50 Hz/60 Hz、130 W Max.
寸法(幅W×高さH×奥行D)(mm)200×323×298
検査項目【測定範囲】総当たりショート/オープン:4 Ω~400 kΩ (デフォルト40 Ω)、コンポーネントテスト
ポイント数【検査】128ピン(4端子測定時32組まで)
内容量1セット
燃料電池セルバッテリーの溶接抵抗検査向け
注意
※本機の設定・検査には、別途パソコンが必要です。※該非判定説明書はメーカーHPよりダウンロード可能です。詳細はメーカーHPにてご確認ください。※このメーカーの商品は、実際に使用されるお客様に限りご注文いただけます。製品仕様は国内向けです。校正書類付の場合、書類言語は和文です。
